3 हीटिंग जोन टच स्क्रीन बीजीए रीबॉलिंग स्टेशन

3 हीटिंग जोन टच स्क्रीन बीजीए रीबॉलिंग स्टेशन

BGA रीवर्क स्टेशन का उद्देश्य लैपटॉप, Xbox 360, कंप्यूटर मदरबोर्ड, PS3 और अन्य उपकरणों पर BGA चिप्स को डीसोल्डर, माउंट और सोल्डर करना है।

डीएच-5830 दुनिया भर में एक बहुत लोकप्रिय मशीन है, जो अपनी शानदार उपस्थिति, किफायती मूल्य और सरल यूजर इंटरफेस के लिए जानी जाती है। यह विशेष रूप से व्यक्तिगत मरम्मत की दुकानों, क्षेत्रीय वितरकों और शौकीनों द्वारा पसंद किया जाता है।

BGA रीवर्क स्टेशन आम तौर पर दो मॉडल में आते हैं:

1.बेसिक मॉडल (मैनुअल)

इस मॉडल में गर्म हवा और इन्फ्रारेड हीटर होते हैं, जिनमें 2 या 3 हीटिंग ज़ोन होते हैं। इसमें ऊपर और नीचे गर्म हवा हीटर (कुछ मॉडलों में नीचे गर्म हवा हीटर नहीं हो सकता है) और एक तीसरा इन्फ्रारेड हीटर है।

2. हाई-एंड मॉडल (स्वचालित)

इस मॉडल में एक ऑप्टिकल एलाइनमेंट विजन सिस्टम (ऑप्टिकल सीसीडी कैमरा और मॉनिटर स्क्रीन) शामिल है, जो सभी बीजीए चिप बिंदुओं के स्पष्ट अवलोकन की अनुमति देता है। सिस्टम मॉनिटर स्क्रीन पर मदरबोर्ड के साथ बीजीए चिप का सटीक संरेखण सुनिश्चित करता है, जिससे सटीक सोल्डरिंग की सुविधा मिलती है।



3 हीटिंग ज़ोन टच स्क्रीन बीजीए रीबॉलिंग स्टेशन का उत्पाद पैरामीटर



कुल शक्ति	4800W
शीर्ष हीटर	800W
निचला हीटर	दूसरा 1200W, तीसरा IR हीटर 2800W
शक्ति	110~240V±10％50/60Hz
प्रकाश	ताइवान एलईडी वर्किंग लाइट, किसी भी कोण पर समायोजित।
ऑपरेशन मोड	एचडी टच स्क्रीन, बुद्धिमान संवादात्मक इंटरफ़ेस, डिजिटल सिस्टम सेटिंग
भंडारण	50000 समूह
शीर्ष हीटर आंदोलन	दाएँ/बाएँ, आगे/पीछे, स्वतंत्र रूप से घुमाएँ।
पोजिशनिंग	इंटेलिजेंट पोजिशनिंग, पीसीबी को "5 पॉइंट सपोर्ट" के साथ एक्स, वाई दिशा में समायोजित किया जा सकता है + वी-ग्रूव पीसीबी ब्रैकेट + यूनिवर्सल फिक्स्चर।
पावर स्विच	एयर स्विच (जो मशीन और इंसान को सुरक्षित बना सकता है)
तापमान नियंत्रण	K सेंसर, क्लोज लूप
तापमान सटीकता	±2 डिग्री
पीसीबी का आकार	अधिकतम 390×410 मिमी न्यूनतम 22×22 मिमी
बीजीए चिप	2x2 - 80x80 मिमी
न्यूनतम चिप रिक्ति	0.15मिमी
बाहरी तापमान सेंसर	1 पीसी
DIMENSIONS	570*610*570मिमी
शुद्ध वजन	33 किग्रा



3 हीटिंग जोन टच स्क्रीन बीजीए रीबॉलिंग स्टेशन का उत्पाद विवरण



शीर्ष सिर के लिए दो जोड़ी घुंडी, मददगार और आसानी से चली गईं। शीर्ष सिर के लिए घुंडी की आगे की जोड़ी ऊपर ले जाया गया या

टांका लगाने या डीसोल्डरिंग करते समय नीचे की ओर, शीर्ष सिर के लिए शीर्ष के लिए घुंडी की पिछली जोड़ी पीछे या आगे की ओर चलती है

सोल्डर की उचित स्थिति के लिए.







"7" शब्द आकार, जो शीर्ष शीर्ष को बाएँ/दाएँ या स्थिर गति दे सकता है।

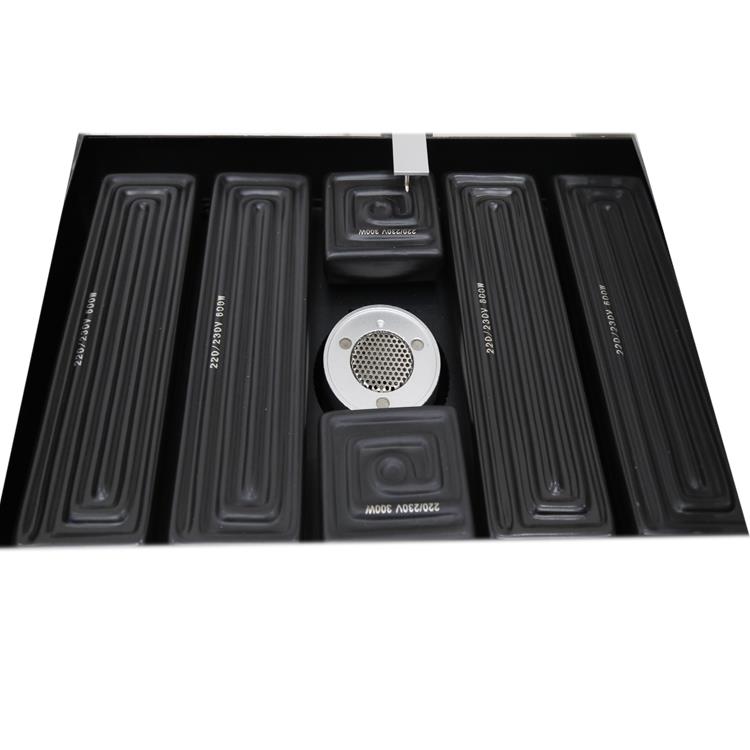

बड़ा आईआर प्रीहीटिंग क्षेत्र (370*420 मिमी तक), अधिकांश पीसीबी को इसके द्वारा पहले से गरम किया जा सकता है, जैसे, कंप्यूटर,

टॉप सेट बॉक्स और आईपैड आदि। पावर लगभग 2800W, 110~240V के लिए उपयुक्त।

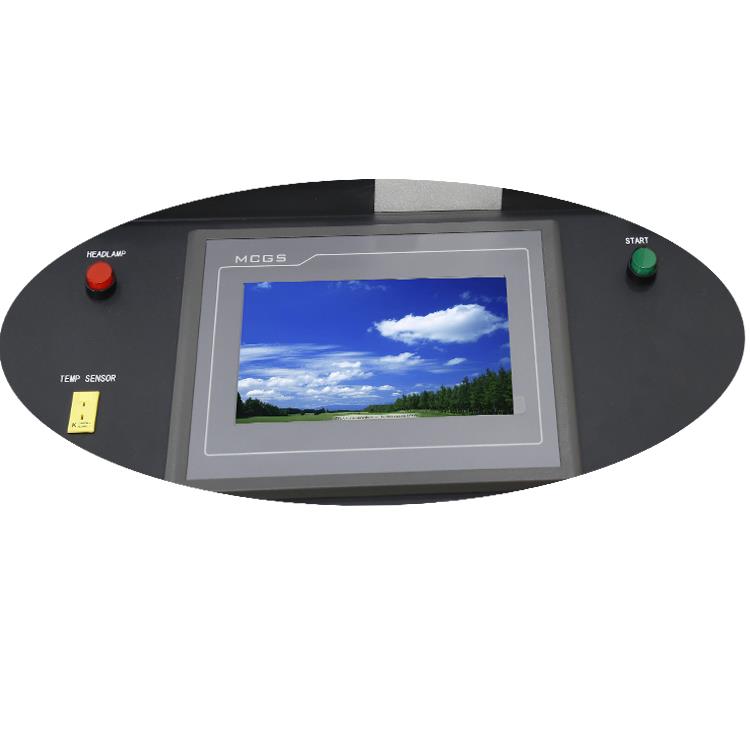

बीजीए रीवर्क स्टेशन का ऑपरेशन इंटरफ़ेस, सरल और आसानी से संचालन, एक एलईडी लाइट स्विच, एक थर्मोकपल पोर्ट और एक "स्टार्ट", जब सभी पैरामीटर टच स्क्रीन में सेट हो जाते हैं, तो सोल्डरिंग या डीसोल्डरिंग शुरू करने के लिए "srart" पर क्लिक करें।

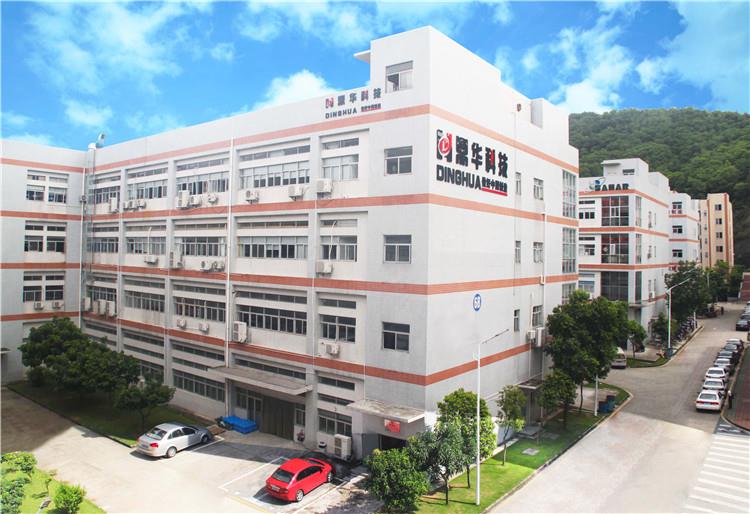

हमारे कारखाने के बारे में





बीजीए रीवर्क स्टेशन, ऑटो स्क्रू लॉकिंग मशीन और ऑटो सोल्डरिंग स्टेशन निर्माण के लिए हमारा कारखाना,

3000 वर्ग मीटर से अधिक पर कब्जा, और विस्तार जारी रखा।

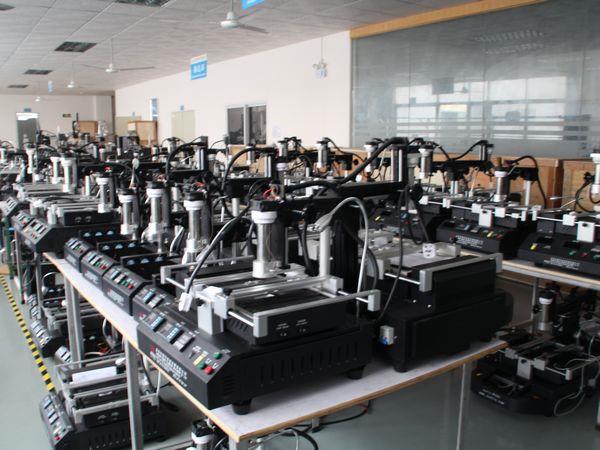

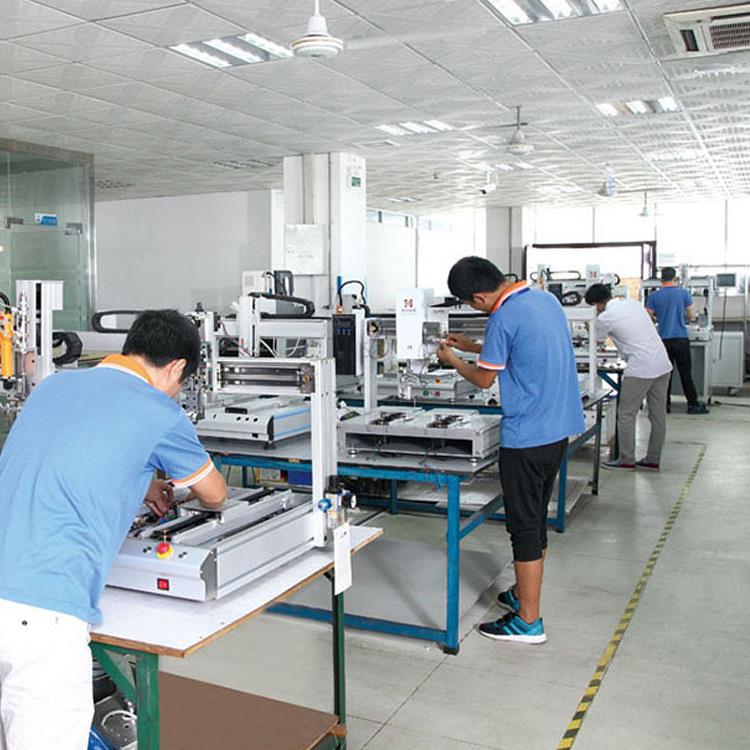

बीजीए रीवर्क स्टेशन, ऑटो स्क्रू लॉकिंग विनिर्माण के लिए कार्यशाला का हिस्सा

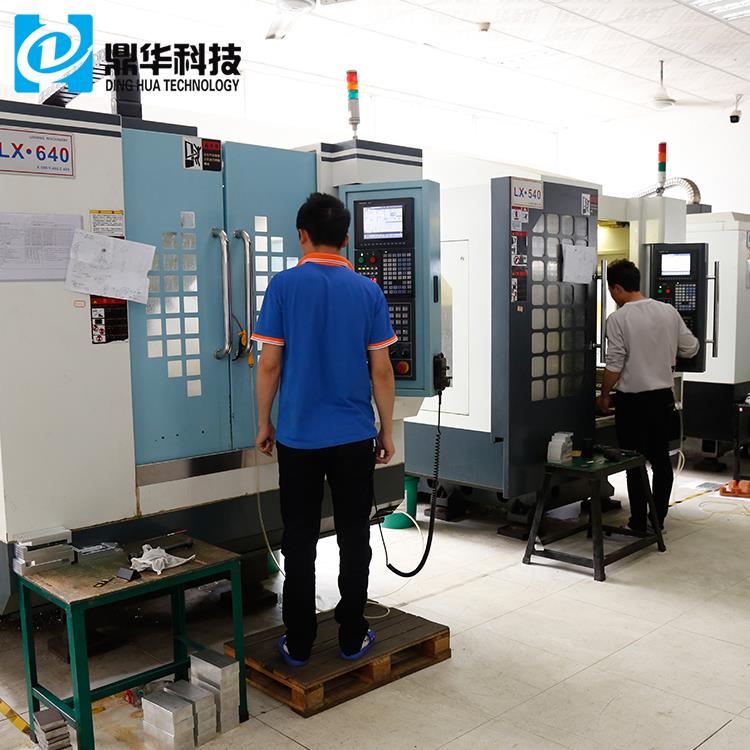

बीजीए रीवर्क स्टेशन निर्माण के स्पेयर पार्ट्स के लिए सीएनसी मशीनिंग कार्यशाला



हमारा कार्यालय



3 हीटिंग जोन टच स्क्रीन बीजीए रीबॉलिंग स्टेशन के लिए डिलीवरी और शिपिंग सेवा

ऑर्डर की गई मशीन के विवरण की पुष्टि विनिर्माण से पहले ग्राहकों से की जाएगी। व्यक्तिगत उपयोग (अंतिम उपयोगकर्ता) के लिए कुछ सहायक उपकरण की आवश्यकता हो सकती है, और हम डिलीवरी से पहले ग्राहकों को उनके बारे में सूचित करेंगे।

हम सभी ग्राहकों के लिए निःशुल्क प्रशिक्षण प्रदान करते हैं, चाहे वे वितरक हों, पुनर्विक्रेता हों, अंतिम उपयोगकर्ता हों, या बिक्री के बाद सेवा की आवश्यकता रखते हों।

3 हीटिंग जोन टच स्क्रीन बीजीए रीबॉलिंग स्टेशन के लिए अक्सर पूछे जाने वाले प्रश्न

प्रश्न: बीजीए रीवर्क स्टेशन के शोध और विकास में कितने इंजीनियर शामिल हैं?

A:बीजीए रीवर्क स्टेशन के लिए 10 इंजीनियर समर्पित हैं। हालाँकि, हमारे पास अन्य इंजीनियर भी हैं जो स्वचालित स्क्रू लॉकिंग मशीन और ऑटो सोल्डरिंग स्टेशन जैसी मशीनों पर काम कर रहे हैं।

प्रश्न: आपकी वारंटी अवधि क्या है?

A:अंतिम उपयोगकर्ताओं के लिए, वारंटी अवधि 1 वर्ष है। वितरकों के लिए यह 2 वर्ष है। हालाँकि, ये हीटर अब 3-साल की वारंटी के साथ आते हैं, चाहे आप कोई भी हों।

प्रश्न: मैं कौन सी एक्सप्रेस डिलीवरी सेवाएँ चुन सकता हूँ?

A:आप डीएचएल, टीएनटी, फेडेक्स, एसएफ एक्सप्रेस और सबसे विशेष डिलीवरी लाइनों में से चुन सकते हैं।

प्रश्न: आप अभी तक किन देशों को सामान नहीं बेचते हैं?

A:हम सभी देशों को बेचते हैं, जिनमें वे देश भी शामिल हैं जिनसे आप परिचित नहीं हो सकते हैं, जैसे फिजी, ब्रुनेई और मॉरीशस।

बीजीए रीवर्क स्टेशन के बारे में जानें:

(बीजीए पैकेजिंग प्रौद्योगिकी)

बीजीए (बॉल ग्रिड ऐरे) एक गेंद के आकार की पिन ग्रिड ऐरे पैकेजिंग तकनीक है, जो एक उच्च घनत्व सतह माउंट पैकेजिंग तकनीक है। पिन गोलाकार होते हैं और पैकेज के निचले भाग में ग्रिड जैसे पैटर्न में व्यवस्थित होते हैं, इसलिए इसका नाम "बॉल ग्रिड ऐरे" है। इस तकनीक का उपयोग आमतौर पर मदरबोर्ड नियंत्रण चिपसेट के लिए किया जाता है, और सामग्री आमतौर पर सिरेमिक होती है।

बीजीए-एनकैप्सुलेटेड मेमोरी के साथ, मेमोरी आकार को बदले बिना मेमोरी क्षमता को दो से तीन गुना तक बढ़ाया जा सकता है। टीएसओपी (थिन स्मॉल आउटलाइन पैकेज) की तुलना में, बीजीए का आकार छोटा, बेहतर गर्मी अपव्यय प्रदर्शन और बेहतर विद्युत प्रदर्शन है। बीजीए पैकेजिंग तकनीक ने प्रति वर्ग इंच भंडारण क्षमता में काफी वृद्धि की है। बीजीए तकनीक का उपयोग करने वाले मेमोरी उत्पाद टीएसओपी के समान क्षमता प्रदान करते हैं लेकिन आकार का केवल एक-तिहाई होते हैं।

पारंपरिक टीएसओपी पैकेजिंग विधि की तुलना में, बीजीए पैकेजिंग विधि तेज और अधिक प्रभावी गर्मी अपव्यय प्रदान करती है।

1990 के दशक में प्रौद्योगिकी की प्रगति के साथ, चिप एकीकरण स्तर में वृद्धि हुई, जिसके परिणामस्वरूप अधिक I/O पिन और उच्च बिजली की खपत हुई। परिणामस्वरूप, एकीकृत सर्किट पैकेजिंग की आवश्यकताएं अधिक कठोर हो गईं। इन जरूरतों को पूरा करने के लिए, BGA पैकेजिंग को उत्पादन में लागू किया जाने लगा। इस प्रकार की पैकेजिंग तकनीक को संदर्भित करते हुए BGA का अर्थ "बॉल ग्रिड ऐरे" है।
