सीसीडी कैमरा बीजीए रिवॉर्क्स स्टेशन

सीसीडी कैमरा बीजीए रिवॉर्क्स स्टेशन

1. सीसीडी कैमरा बीजीए रिवॉर्क्स स्टेशन का आवेदन

कंप्यूटर, स्मार्ट फोन, लैपटॉप, मैकबुक लॉजिक बोर्ड, डिजिटल कैमरा, एयर कंडीशनर, टीवी और अन्य का मदरबोर्ड

चिकित्सा उद्योग, संचार उद्योग, ऑटोमोबाइल उद्योग आदि से इलेक्ट्रॉनिक उपकरण।

विभिन्न प्रकार के चिप्स के लिए उपयुक्त: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED चिप।

2. सीसीडी कैमरा बीजीए रिवॉर्क्स स्टेशन की उत्पाद विशेषताएं

उद्योग के सममूल्य पर सही हाई-डेफिनिशन (एचडी) विजन को शामिल करने के लिए अपनी मूल्य सीमा में एकमात्र एसएमटी रिवर्क स्टेशन

सबसे उन्नत रीवर्क सिस्टम, RW1210 घटक लीड की एक क्रिस्टल-क्लियर सुपरिंपोज्ड छवि प्रदान करता है

और पीसीबी सोल्डर पैड, 230X ज़ूम पर भी।

यह स्वतंत्र रूप से इसके 1.3 मिलियन पिक्सेल, स्प्लिट-विज़न सीसीडी कैमरा और उच्च-चमक के संयोजन के लिए धन्यवाद है

घटक और पीसीबी दोनों के लिए नियंत्रित प्रकाश व्यवस्था। घटक पिच या आकार के बावजूद, आपकी पुनर्विक्रय तकनीक-

आइशियन को यह देखने में कोई परेशानी नहीं होगी कि उन्होंने सिस्टम के 15" डिस्प्ले पर सही अलाइनमेंट हासिल कर लिया है।

• DH-A2E रीवर्क स्टेशन में दो हॉट एयर हीटर हैं, एक टॉप और एक बॉटम, पूरी तरह से नियंत्रित डीसोल्डरिंग के लिए और

रीसोल्डरिंग जो सबसे छोटे घटकों को स्थानांतरित किए बिना ठोस परिणाम प्रदान करता है। पहले से गरम करने के लिए, नीचे गर्म

एयर हीटर 2700W "रैपिड आईआर" अंडरहीटर से घिरा हुआ है। यह 350 मिमी x 250 मिमी (13.75 "x 10") आईआर प्रीहीटर धीरे से

वारपेज को रोकने और पर तनाव को कम करने के लिए पीसी या एलईडी सब्सट्रेट का तापमान बढ़ाता है

पुन: कार्य स्थल से सटे घटकों और मिलाप जोड़ों। इन्फ्रारेड हीटर पूरी तरह से ग्लास-शील्ड में संलग्न हैं

कम्पार्टमेंट जो जल्दी से गर्मी को नष्ट कर देता है और मलबे को तत्वों में गिरने से रोकता है, ऑपरेटर सुरक्षा सुनिश्चित करता है,

कम रखरखाव, और आसान

सफाई।

• सटीक तापमान नियंत्रण 3 स्वतंत्र हीटिंग क्षेत्रों के साथ सुनिश्चित किया जा सकता है। मशीन 1 मिलियन सेट और बचा सकती है

तापमान प्रोफ़ाइल का।

• डीसोल्डरिंग पूरी होने के बाद माउंटिंग हेड में बिल्ट-इन वैक्यूम स्वचालित रूप से बीजीए चिप उठा लेता है।

3. सीसीडी कैमरा बीजीए रिवॉर्क्स स्टेशन की विशिष्टता

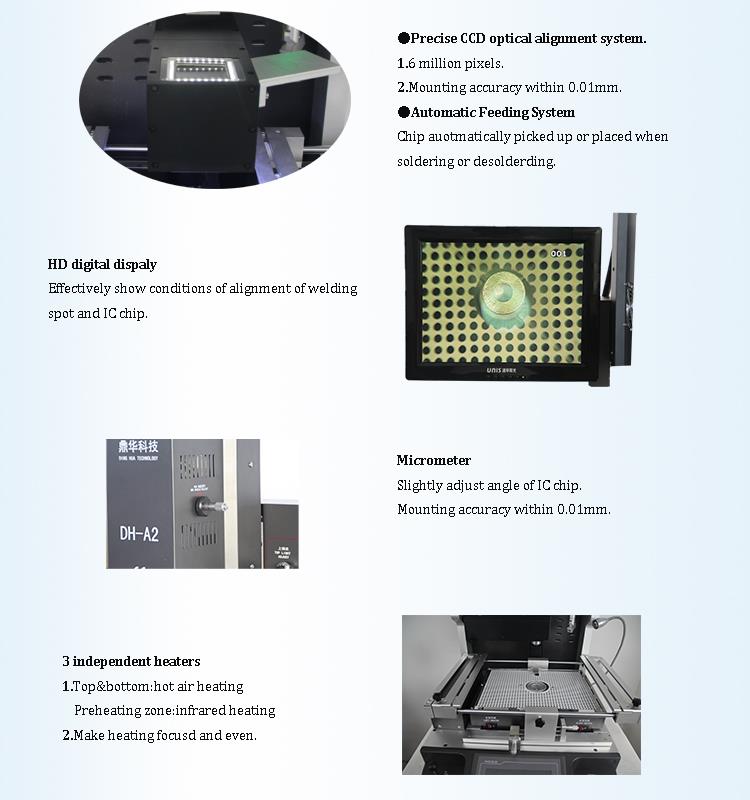

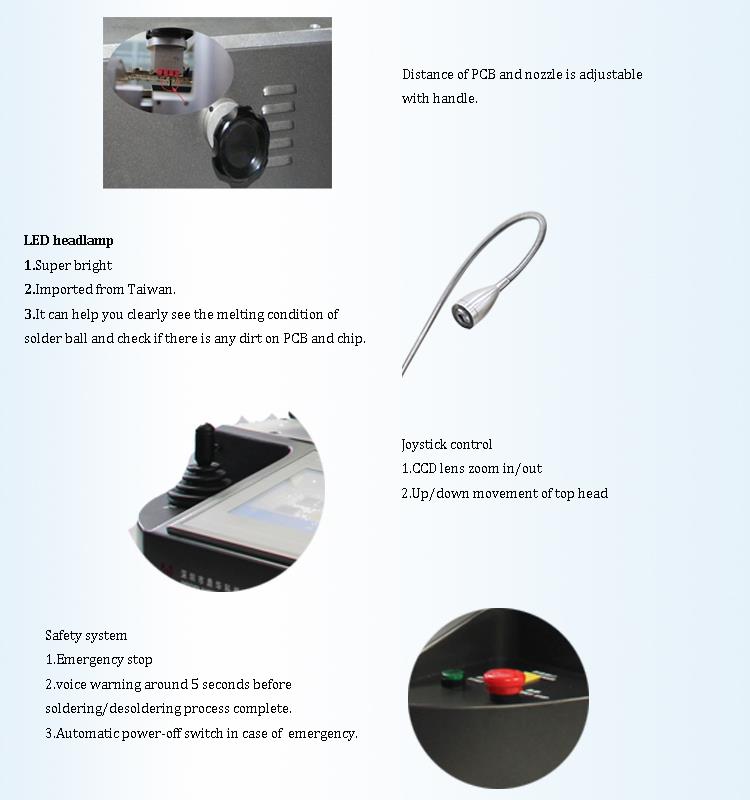

4. सीसीडी कैमरा बीजीए रिवॉर्क्स स्टेशन का विवरण

5. हमारा सीसीडी कैमरा बीजीए रिवॉर्क्स स्टेशन क्यों चुनें?

6. सीसीडी कैमरा बीजीए रिवॉर्क्स स्टेशन का प्रमाण पत्र

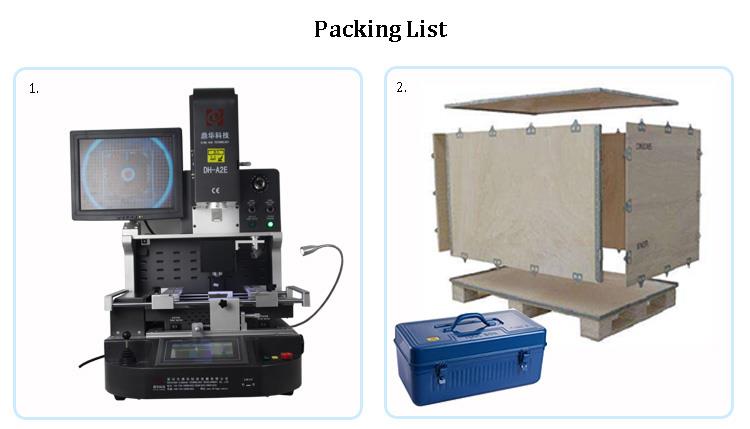

7. सीसीडी कैमरा बीजीए रिवॉर्क्स स्टेशन की पैकिंग और शिपमेंट

8.अक्सर पूछे जाने वाले प्रश्न

बीजीए रीवर्क स्टेशन का उपयोग और कौशल क्या हैं?

डीसोल्डरिंग।

फिर से काम करने की तैयारी: बीजीए चिप की मरम्मत के लिए उपयोग किए जाने वाले नोजल का निर्धारण करें। मरम्मत का तापमान है

ग्राहक द्वारा उपयोग किए जाने वाले लीड और लीड-फ्री सोल्डर के अनुसार निर्धारित किया जाता है, क्योंकि लीड सोल्डर का पिघलने बिंदु

गेंद आम तौर पर 183 डिग्री सी होती है, और लीड-फ्री सोल्डर बॉल का पिघलने बिंदु आम तौर पर लगभग 217 डिग्री सी होता है। पीसीबी बोर्ड को ठीक करें

बीजीए रीवर्क प्लेटफॉर्म, और लेजर रेड डॉट बीजीए चिप के केंद्र में स्थित है। निर्धारित करने के लिए प्लेसमेंट हेड को हिलाएं

प्लेसमेंट की ऊंचाई।

2. डीसोल्डरिंग तापमान सेट करें और इसे बाद में फिर से काम करने के लिए स्टोर करें, आप इसे सीधे कॉल कर सकते हैं। सामान्य तौर पर, डीसोल्ड का तापमान-

इरिंग और सोल्डरिंग को एक ही समूह में सेट किया जा सकता है।

3. टच स्क्रीन इंटरफेस पर रिमूवल मोड पर स्विच करें, रिपेयर बटन पर क्लिक करें, हीटिंग हेड अपने आप गर्म हो जाएगा

बीजीए चिप नीचे।

4. तापमान खत्म होने से पांच सेकंड पहले, मशीन अलार्म देगी और ध्वनि की एक बूंद भेज देगी। तापमान के बाद

वक्र खत्म हो गया है, नोजल स्वचालित रूप से बीजीए चिप उठाएगा, और फिर सिर बीजीए को प्रारंभिक स्थिति तक चूस लेगा।

ऑपरेटर बीजीए चिप को सामग्री बॉक्स से जोड़ सकता है। डीसोल्डरिंग पूरी हो गई है।

प्लेसमेंट सोल्डरिंग।

पैड पर टिन पूरा हो जाने के बाद, एक नई बीजीए चिप या प्रत्यारोपित की गई बीजीए चिप का उपयोग करें। पीसीबी बोर्ड को सुरक्षित करें।

पैड स्थान पर लगभग सोल्डर करने के लिए BGA रखें।

2. प्लेसमेंट मोड पर स्विच करें, स्टार्ट बटन पर क्लिक करें, प्लेसमेंट हेड नीचे जाएगा, और नोजल स्वचालित रूप से चुन लेगा

बीजीए चिप को प्रारंभिक स्थिति में ले जाएं।

3. ऑप्टिकल संरेखण लेंस खोलें, पीसीबी बोर्ड के सामने और पीछे समायोजित करने के लिए माइक्रोमीटर, एक्स-अक्ष वाई-अक्ष समायोजित करें, और

बीजीए के कोण को समायोजित करने के लिए आर कोण। बीजीए (नीला) पर सोल्डर बॉल और पैड (पीला) पर सोल्डर जोड़ों को प्रदर्शित किया जा सकता है-

डिस्प्ले पर अलग-अलग रंगों में एड। सोल्डर बॉल और सोल्डर जोड़ों को पूरी तरह से समायोजित करने के बाद, "संरेखण पूर्ण" पर क्लिक करें।

टच स्क्रीन पर बटन। प्लेसमेंट हेड स्वचालित रूप से गिर जाएगा, बीजीए को पैड पर रख दें, स्वचालित रूप से वैक्यूम बंद कर दें,

फिर मुंह अपने आप 2 ~ 3 मिमी ऊपर उठ जाएगा, फिर गर्म हो जाएगा। जब तापमान वक्र खत्म हो जाता है, तो हीटिंग हेड स्वचालित रूप से चालू हो जाएगा

प्रारंभिक स्थिति में उठो।

वेल्डिंग पूरा हो गया है।
