ऑप्टिकल लैबटॉप बीजीए रीवर्क स्टेशन
1. त्वरित पूर्वावलोकन: DH-G600 BGA रीवर्क मशीन की विशेषताएं
विवरण
ऑप्टिकल लैपटॉप बीजीए रीवर्क स्टेशन
1. त्वरित पूर्वावलोकन:
DH-G600 BGA रीवर्क मशीन की विशेषताएं
1. लैपटॉप, कंप्यूटर, मोबली फोन आदि में चिप लेवल रिप्लेसमेंट में व्यापक रूप से उपयोग किया जाता है।
2. स्वचालित निष्कासन, माउंटिंग और सोल्डरिंग।
3. बीजीए और घटकों को सटीक रूप से माउंट करने के लिए एचडी ऑप्टिकल एलाइनमेंट सिस्टम।
4. लेजर पोजिशनिंग बीजीए चिप और मदरबोर्ड को जल्दी से संरेखित कर सकती है।
|
उत्पाद पैरामीटर
|
3. DH-G600 BGA रीवर्क स्टेशन की मुख्य विशेषताएं
- आवेदन का क्षेत्र (पुनर्कार्य अनुप्रयोगों की पूरी श्रृंखला)
- मध्यम एवं बड़े पैमाने के सेवा केंद्र।
- मोबाइल और रेडियो सिस्टम उपकरण।
- सेल्युलर फ़ोन, पीडीए, हैंडहेल्ड, नोटबुक और मदरबोर्ड।
- LAN उपकरण, नेटवर्क नोड्स और सैन्य संचार उपकरण।
- पोर्टेबल चिकित्सा उपकरण
विशेषताएँ:
1. एसएमडी, बीजीए, सीबीजीए, सीसीजीए, सीएसपी, क्यूएफएन, एमएलएफ, पीजीए और सभी एपॉक्सी अनडिफिल्ड माइक्रो बीजीए आदि जैसे सभी विभिन्न प्रकार के घटकों के लिए लचीले उपयोग।
2. एक सटीक और मानक पुनर्कार्य प्रक्रिया के लिए संपूर्ण पुनर्कार्य प्रक्रियाएं (पीआर-हीटिंग, सोख, पुन: प्रवाह और शीतलन) चरण प्राप्त किए जाते हैं।
3. आईआर का आसन्न घटकों पर कोई प्रभाव नहीं पड़ेगा।
4. सटीक और तात्कालिक तापमान रीडिंग और निगरानी प्राप्त करने के लिए संवेदनशील तापमान माप सेंसर।
5. आईसी को सुरक्षित और स्थिर रूप से हटाने के लिए आंतरिक चयन प्रणाली।
6. पीसीबी के लिए पूर्ण और मानक एवं शीतलन चरण प्रक्रिया प्राप्त करने के लिए शीतलन प्रणाली।
7. रीबॉलिंग के लिए उपकरण
8. पुन: कार्य प्रक्रिया के दौरान पोजिशनिंग पीसीबी पर लेजर पॉइंटर का उपयोग करके लागू की जाती है
9. पैकेज के साथ सटीक और सुचारू रूप से चलने वाली XY तालिका शामिल है।
10. मैनुअल मोड के माध्यम से आसान और मैत्रीपूर्ण संचालन।
11. एक साल की वारंटी लागू होती है।
4. G600 BGA रीवर्क स्टेशन की विस्तृत छवियां
एचडी ऑप्टिकल सीसीडी लेंस संरेखण प्रणाली
±0.01मिमी पर प्रतिस्थापन सटीकता सुनिश्चित करने के लिए कैमरे को पैनासोनिक, जापान से आयात किया गया है

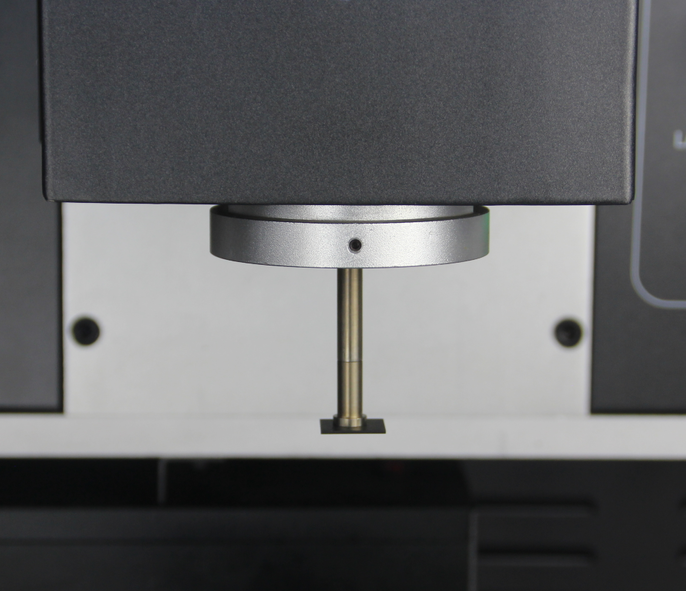

पीसीबी को क्षति से बचाने के लिए, अंतर्निर्मित दबाव परीक्षण उपकरण के साथ माउंटिंग हेड।
माउंटिंग हेड में बिल्ट-इन वैक्यूम डीसोल्डरिंग पूरी होने के बाद BGA चिप को स्वचालित रूप से पकड़ लेता है
छोटे बीजीए को उड़ने से रोकने के लिए, शीर्ष वायुप्रवाह समायोजन के साथ।

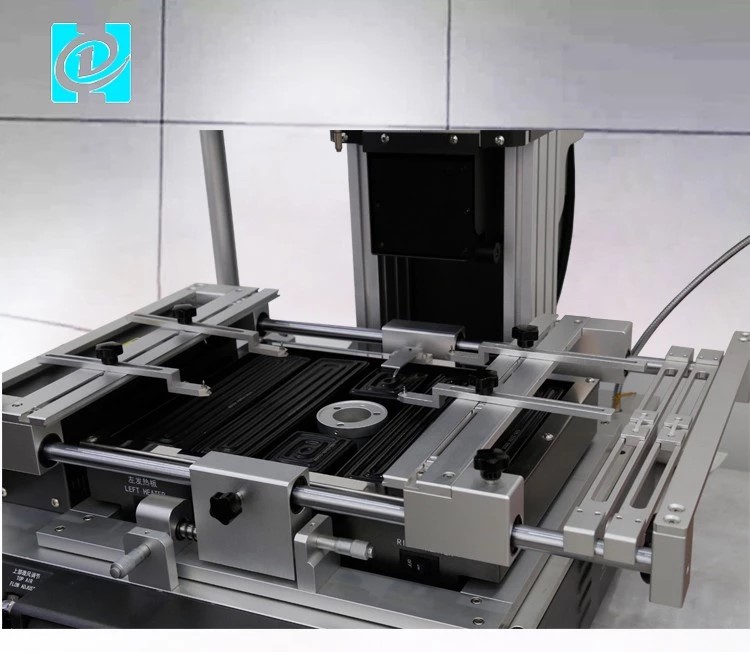

पीसीबी पोजीशनिंग
वी-ग्रूव, पीसीबी बोर्ड को एक्स और वाई अक्ष में समायोजित किया जा सकता है और एक सार्वभौमिक स्थिरता से सुसज्जित किया जा सकता है
4. कंपनी प्रोफाइल
हमारे ग्राहकों का हिस्सा
6. G600 BGA रीवर्क स्टेशन की पैकिंग एवं डिलिवरी एवं सेवाएँ
|
डिलिवरी विकल्प |
|
◆ पूर्ण भुगतान प्राप्त होने के 5 व्यावसायिक दिनों के भीतर नमूना भेजा जाएगा। थोक ऑर्डर के लिए 7-15 दिन। ◆ डीएचएल, फेडेक्स, टीएनटी, ईएमएस और यूपीएस एक्सप्रेस द्वारा शिपिंग। समुद्र के द्वारा शिपमेंट भी उपलब्ध है. |
|

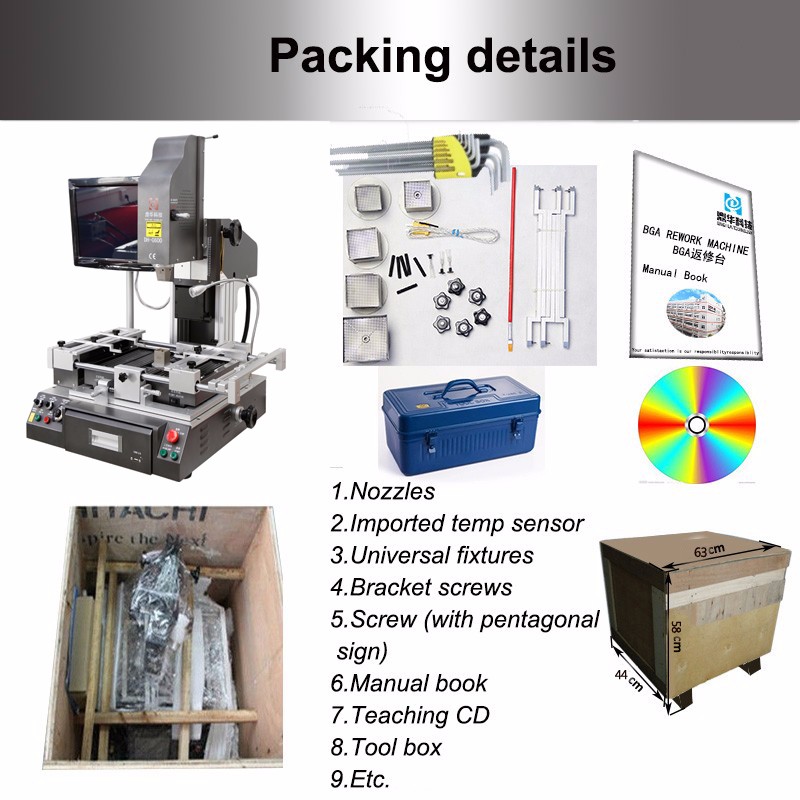

डीएच-जी600 सामान |
-1 टुकड़ा उपयोगकर्ता गाइड -1 टुकड़ा एलसीडी -5 पीसी गर्म हवा नोजल: शीर्ष नोजल 3 पीसी (31x31 मिमी, 38x38 मिमी, 41x41 मिमी), निचला नोजल 2 पीसी (34x34 मिमी, 55x55 मिमी) पीएस: गर्म हवा नोजल का आकार आपके चिप आकार के अनुसार अनुकूलित किया जा सकता है -1 वैक्यूम सकर का सेट (4 पीसी सहित) -2 पीसी वैक्यूम पैड -6 पीसी सार्वभौमिक स्थिरता -4 पीसी सपोर्टिंग स्क्रू -6 पीसी प्लम नॉब |
7. G600 BGA रीवर्क स्टेशन के अक्सर पूछे जाने वाले प्रश्न
Q1: हमें क्यों चुनें?
ए1:1. डिंगहुआ के पास 10 वर्षों से अधिक का अनुभव है।
2. पेशेवर और अनुभवी तकनीशियन टीम।
3. उच्च गुणवत्ता वाले उत्पाद, अनुकूल कीमत और समय पर डिलीवरी के साथ।
4. 24 घंटे के भीतर अपनी सभी पूछताछ का उत्तर दें।
Q2: डिलीवरी विधि के बारे में क्या ख्याल है?
A2: आम तौर पर हम नमूना ऑर्डर के लिए DHL, FedEx, UPS और TNT जैसे एक्सप्रेस लेंगे। थोक ऑर्डर के लिए, हवाई उड़ानें या समुद्री शिपमेंट लेंगे।
Q3: थोक ऑर्डर की डिलीवरी का समय क्या है?
उ3: ऑर्डर लीड टाइम 5-10 कार्य दिवस होगा
Q4: आपकी वारंटी कब तक है?
ए4: 12 महीने तक चलता है।
8. सम्बंधित ज्ञान
ऐसे कई कारण हैं जिनकी वजह से लोग अपने इलेक्ट्रॉनिक उपकरणों पर दोबारा काम करते हैं। सबसे आम कारण हैं दोषपूर्ण घटक, पुराने इंजीनियरिंग भागों को बदलने की आवश्यकता, खराब सोल्डर जोड़ और अवांछित सोल्डर ड्रॉप्स। इनमें से कुछ काम मोबाइल फोन की रिपेयरिंग के दौरान किया जाता है।
पुन: कार्य करते समय, कुशल पेशेवरों को आसपास के हिस्सों की रक्षा करनी चाहिए। वे असेंबली पर थर्मल तनाव को यथासंभव कम रखकर ऐसा करते हैं। इससे बोर्ड के संभावित खतरनाक संकुचन से बचने में मदद मिलती है।
पुन: कार्य में पहला कदम एकल सतह-माउंट डिवाइस को गर्म करने के लिए हॉट-एयर गन का उपयोग करना है। यह मुद्रित सर्किट बोर्ड और सतह-माउंट डिवाइस के बीच के सभी सोल्डर जोड़ों को पिघला देता है। दूसरा चरण सतह-माउंट डिवाइस को हटा रहा है, और तीसरा चरण पुराने सोल्डर को हटाने के लिए कंडक्टर पर पैड ऐरे को साफ कर रहा है। पुराना सोल्डर आसानी से हटाया जा सकता है। आपको बस इसे इसके गलनांक तक गर्म करना है। इस उद्देश्य के लिए एक डीसोल्डरिंग ब्रैड, एक हॉट एयर गन और एक सोल्डरिंग आयरन का उपयोग किया जाता है।
उपरोक्त चरणों को पूरा करने के लिए, कुशल पेशेवर एक दृष्टि-संरेखण प्रणाली का उपयोग करते हैं। शीर्ष श्रेणी के उपकरण में उच्च रिज़ॉल्यूशन है और यह अत्यधिक सटीक है। यह प्रणाली नए घटक को पैड ऐरे पर सटीक रूप से रखने में सक्षम बनाती है।
एक बार सब कुछ हो जाने के बाद, सतह पर लगे उपकरण को सर्किट बोर्ड पर टांका लगा दिया जाता है। सोल्डर प्रोफाइल का उपयोग सर्किट बोर्ड को पहले से गर्म करने के लिए किया जाता है। इसका उपयोग मुद्रित सर्किट बोर्ड और डिवाइस के बीच कनेक्शन को गर्म करने के लिए भी किया जाता है।
