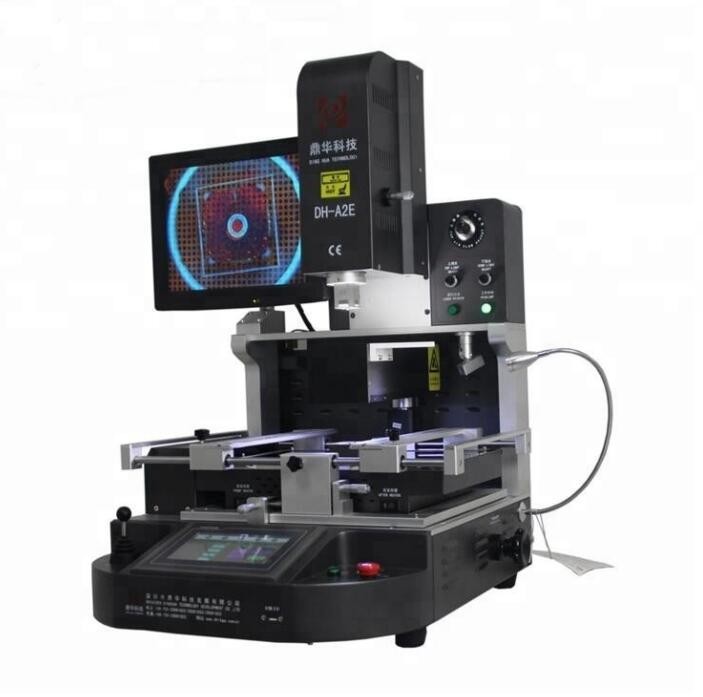

लेजर पोजिशनिंग बीजीए वेल्डिंग उपकरण
1.गर्म हवा नोजल2.के सेंसर क्लोज लूप कंट्रोल3.वी-ग्रूव पीसीबी सपोर्ट 4.एचडी रंग ऑप्टिकल संरेखण प्रणाली
विवरण

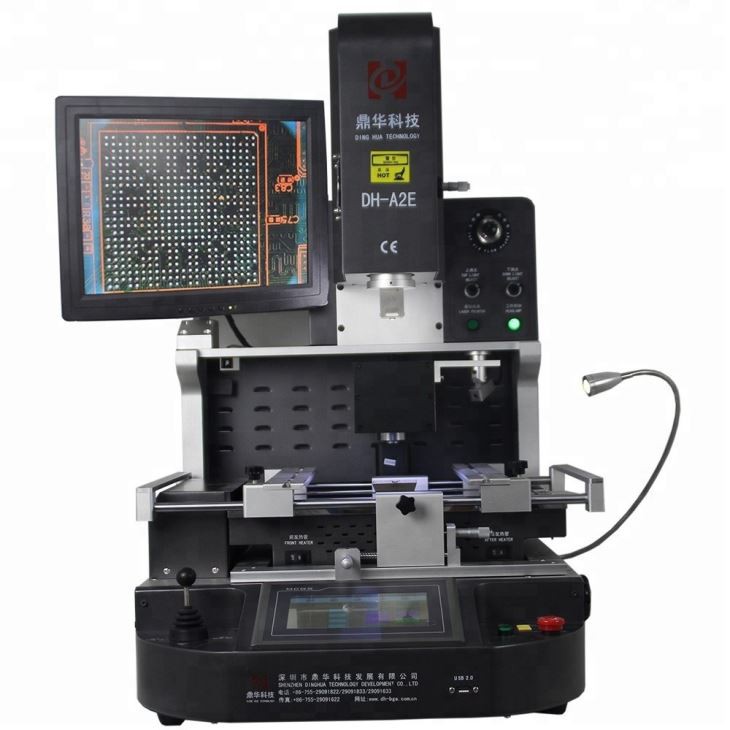

लेजर पोजिशनिंग BGA वेल्डिंग उपकरण DH-A2E
कार्यशील डेमो:
पीसीबी पर बीजीए घटकों के सटीक प्लेसमेंट, संरेखण और सोल्डरिंग के लिए इलेक्ट्रॉनिक्स उद्योग में लेजर पोजिशनिंग बीजीए वेल्डिंग उपकरण आवश्यक हैं। वे सटीक स्थिति सुनिश्चित करने के लिए लेजर तकनीक का उपयोग करते हैं और नियंत्रित हीटिंग और सोल्डरिंग के लिए रीवर्क स्टेशनों के साथ एकीकृत होते हैं। मुख्य विशेषताओं में लेजर संरेखण प्रणाली, गैर-संपर्क सेंसर और बंद-लूप तापमान नियंत्रण शामिल हैं, जो एक साथ सटीकता और दक्षता को बढ़ाते हैं। ये उपकरण उच्च परिशुद्धता वाले इलेक्ट्रॉनिक्स मरम्मत, प्रोटोटाइपिंग और छोटे पैमाने पर विनिर्माण के लिए आदर्श हैं, जो उन्नत इलेक्ट्रॉनिक उपकरणों में विभिन्न बीजीए घटकों को संभालने में बहुमुखी प्रतिभा और विश्वसनीयता प्रदान करते हैं।

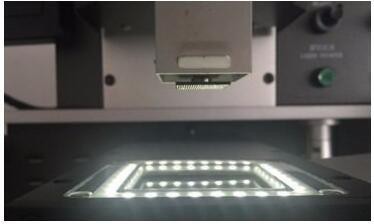

बीजीए बॉल और टिन को डीसोल्डर करना
विशेष विवरण:
| 1 | कुल शक्ति | 5200w |
| 2 | 3 स्वतंत्र हीटर | शीर्ष गर्म हवा 1200W, निचली गर्म हवा 1200W, निचला इन्फ्रारेड प्रीहीटिंग 2700W |
| 3 | वोल्टेज | AC220V% c2% b110% 50/60 हर्ट्ज |
| 4 | बिजली के हिस्से | 7'' टच स्क्रीन + उच्च परिशुद्धता बुद्धिमान तापमान नियंत्रण मॉड्यूल + स्टेपर मोटर ड्राइवर + पीएलसी + एलसीडी डिस्प्ले + उच्च रिज़ॉल्यूशन ऑप्टिकल सीसीडी सिस्टम + लेजर पोजिशनिंग |
| 5 | तापमान नियंत्रण | के-सेंसर बंद-लूप + पीआईडी स्वचालित अस्थायी मुआवजा + अस्थायी मॉड्यूल, ±2 डिग्री के भीतर अस्थायी सटीकता। |
| 6 | पीसीबी पोजीशनिंग | वी-ग्रूव + यूनिवर्सल फिक्सचर + मूवेबल पीसीबी शेल्फ |
| 7 | लागू पीसीबी आकार | अधिकतम 370x410 मिमी न्यूनतम 22x22 मिमी |
| 8 | लागू BGA आकार | 2x2मिमी~80x80मिमी |
| 9 | DIMENSIONS | 600x700x850 मिमी (एल*डब्ल्यू*एच) |
| 10 | शुद्ध वजन | 70 कि.ग्रा |

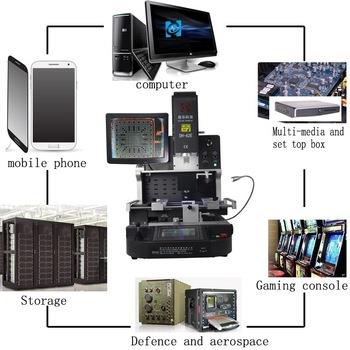

अनुप्रयोग:

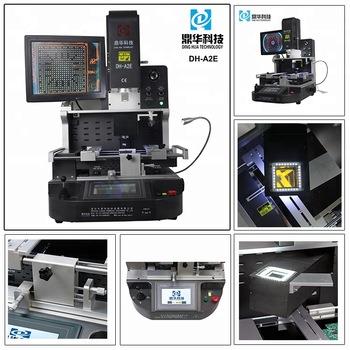

विशेषता:

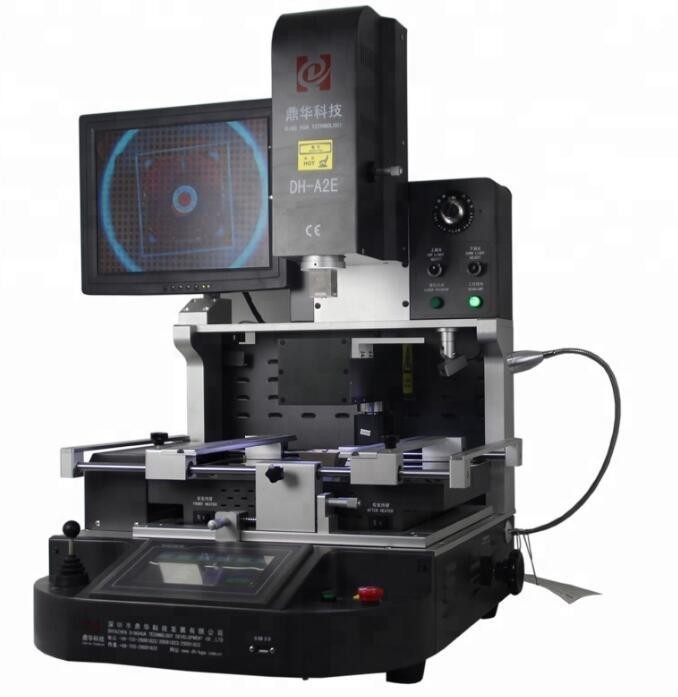

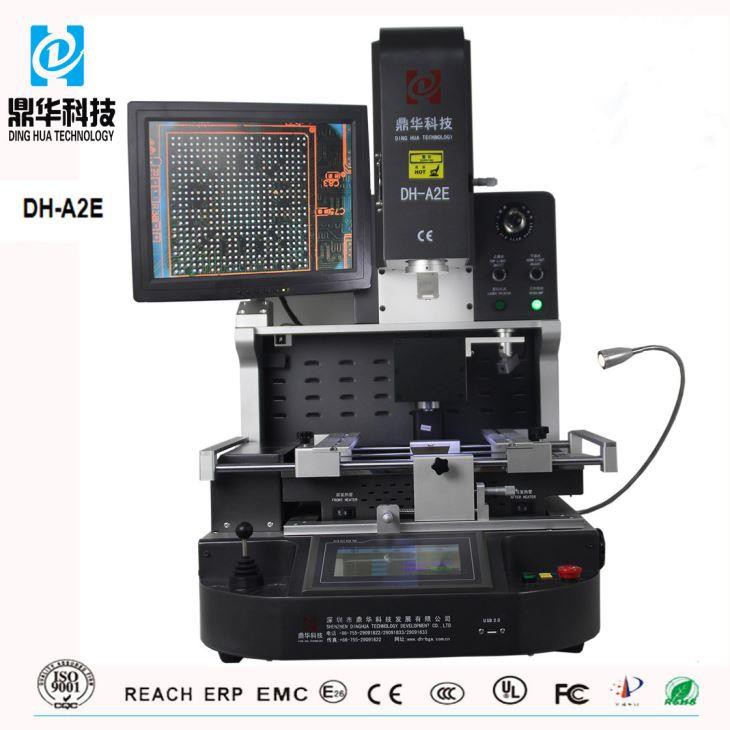

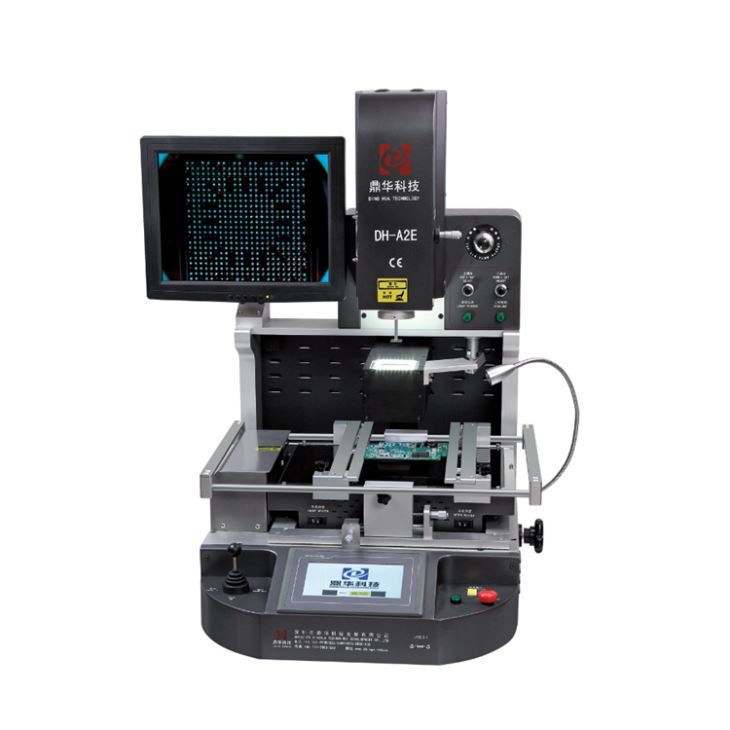

लेजर पोजिशनिंग BGA वेल्डिंग उपकरण DH-A2E
डीएच-A2Eआज बाज़ार में उपलब्ध सबसे उन्नत BGA पुनर्कार्य प्रणाली है। यह BGA, QFN, μBGA/CSP, फ्लिप चिप और अन्य SMD को आसानी से इंस्टॉल और हटा सकता है। 1200W हॉट एयर टॉप हीटर और 2700W IR बॉटम प्रीहीटर की सुविधा के साथ, यह आपको हजारों अतिरिक्त लागतों से बचाता है। यह आसन्न घटकों की सुरक्षा करते हुए गर्मी को नियंत्रित और सटीक रूप से लागू करने के लिए एक अद्वितीय इन्फ्रारेड हीटिंग सिस्टम का उपयोग करता है। उच्च-गुणवत्ता, विशेष रूप से विकसित आईआर थर्मल सेंसर का उपयोग करके, गैर-संपर्क माप विधियों का उपयोग करके प्रक्रिया को पूरी तरह से बंद-लूप तापमान नियंत्रित किया जाता है।
पैकिंग सूची :
सामग्री: मजबूत लकड़ी का केस+लकड़ी की सलाखें+फिल्म के साथ प्रूफ मोती कॉटन
1 पीसी ब्रश पेन
1 पीसी अनुदेश मैनुअल
1 पीसी सीडी वीडियो
3 पीसी शीर्ष नोजल
2 पीस बॉटम नोज़ल
6 पीस यूनिवर्सल फिक्स्चर
6 पीस फिक्स्ड स्क्रू
4 पीस सपोर्ट स्क्रू
सकर का आकार: व्यास 2,4,8,10,11 मिमी
भीतरी षट्भुज स्पैनर: M2/3/4
आयाम:81*76*85 सेमी
कुल वजन: 115 किग्रा
