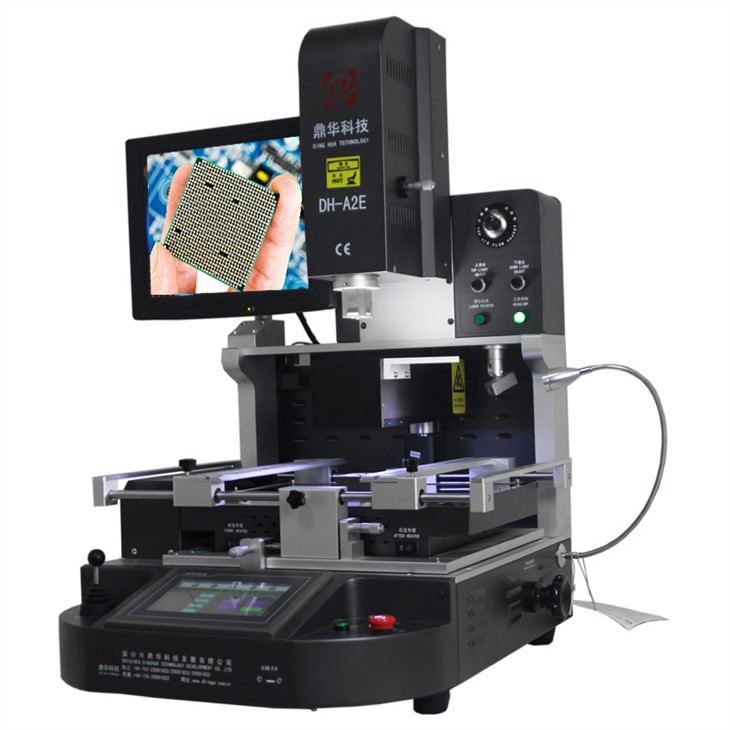

डीएच-ए2ई स्वचालित बीजीए रीवर्क स्टेशन



डीएच-ए2ई स्वचालित बीजीए रीवर्क स्टेशन





1.हॉट एयर बीजीए मशीन रीवर्क स्टेशन की उत्पाद विशेषताएं



चिप-स्तरीय मरम्मत की उच्च सफल दर। डीसोल्डरिंग, माउंटिंग और सोल्डरिंग प्रक्रिया स्वचालित है।

• सुविधाजनक संरेखण.

•सिरेमिक टेम्पर्ड ग्लास मदरबोर्ड को विरूपण से बचाता है।

•तीन स्वतंत्र तापमान हीटिंग + पीआईडी ​​स्वयं सेटिंग समायोजित, तापमान सटीकता ±1 डिग्री पर होगी

•अंतर्निहित वैक्यूम पंप, BGA चिप्स उठाएं और रखें।

2. गर्म हवा की विशिष्टताडीएच-ए2ई स्वचालित बीजीए रीवर्क स्टेशन



3. इन्फ्रारेड डीएच-ए2ई स्वचालित बीजीए रीवर्क स्टेशन का विवरण







4. हमारा लेजर पोजिशनिंग DH-A2E स्वचालित BGA रीवर्क स्टेशन क्यों चुनें?



5.ऑप्टिकल एलाइनमेंट डीएच-ए2ई स्वचालित बीजीए रीवर्क स्टेशन का प्रमाण पत्र



6.पैकिंग सूचीसीसीडी कैमरा डीएच-ए2ई स्वचालित बीजीए रीवर्क स्टेशन



7. सीसीडी लेंस डीएच-ए2ई स्वचालित बीजीए रीवर्क स्टेशन का शिपमेंट

हम मशीन को DHL/TNT/UPS/FEDEX के माध्यम से भेजते हैं, जो तेज़ और सुरक्षित है। यदि आप शिपमेंट की अन्य शर्तें पसंद करते हैं,

कृपया हमें बताने में संकोच न करें।



8. भुगतान की शर्तें.

बैंक हस्तांतरण, वेस्टर्न यूनियन, क्रेडिट कार्ड।

भुगतान प्राप्त होने के बाद हम मशीन को 5-10 व्यवसाय के साथ भेज देंगे।



9. डीएच-ए2ई स्वचालित बीजीए रीवर्क स्टेशन के लिए ऑपरेशन गाइड



10. त्वरित उत्तर और सर्वोत्तम मूल्य के लिए हमसे संपर्क करें।

Email: John@dh-kc.com

भीड़/व्हाट्सएप/वीचैट: +86 15768114827

मेरा व्हाट्सएप जोड़ने के लिए लिंक पर क्लिक करें:

https://api.whatsapp.com/send?phone=8615768114827



10.संबंधित ज्ञान

एसएमटी घटक में एक स्टैंसिल खोलने का आकार और आकार होता है जो पैड के अनुरूप होता है और 1:1 तरीके से खुलता है।

विशेष मामलों में, कुछ विशेष एसएमटी घटकों में स्टैंसिल खोलने के आकार और आकार के लिए विशेष प्रावधान होते हैं।

2 विशेष एसएमटी घटक स्टैंसिल उद्घाटन 2.1 सीएचआईपी घटक: 0603 या अधिक सीएचआईपी घटक, प्रभावी ढंग से करने के लिए

टिन मोतियों के उत्पादन को रोकें। 2.2 एसओटी89 घटक: पैड और घटकों के बीच छोटे पैड अंतर के कारण,

सोल्डर बॉल्स जैसी सोल्डरिंग गुणवत्ता संबंधी समस्याओं का उत्पादन करना आसान है। 2.3 SOT252 घटक: चूँकि SOT252 में एक बड़ा पैड है,

टिन मोतियों का उत्पादन करना आसान है, और रिफ्लो सोल्डरिंग तनाव बड़े विस्थापन का कारण बनता है। 2.4आईसी: ए. एक मानक पैड डिजाइन के लिए,

= 0.65 मिमी की PITCH वाली एक IC में खुलने की चौड़ाई पैड की चौड़ाई की 90% और एक स्थिर लंबाई होती है। बी. मानक पैड डिजाइन के लिए,

पिच "= 005मिमी आईसी, अपनी छोटी पिच के कारण, पाटना आसान है, स्टेंसिल ओपनिंग मोड की लंबाई दिशा समान है, ओपनिंग

चौड़ाई {{0}}.5PITCH है, और उद्घाटन की चौड़ाई 0.25 मिमी है। 2.5 अन्य मामले: जब पैड बहुत बड़ा होता है, तो आमतौर पर एक तरफ 4 मिमी से बड़ा होता है

टिन मोतियों की उत्पत्ति और तनाव के कारण होने वाले विस्थापन को रोकने के लिए, दूसरी तरफ 2.5 मिमी से कम नहीं है, जाल

ग्रिड लाइन विभाजन को अपनाने के लिए उद्घाटन की सिफारिश की जाती है। ग्रिड की चौड़ाई 0.5 मिमी है और ग्रिड का आकार 2 मिमी है, जिसे समान रूप से विभाजित किया जा सकता है

पैड के आकार से. मुद्रण स्टैंसिल खोलने के आकार और आकार की आवश्यकताएं: सरल पीसीबी असेंबली के लिए, गोंद तकनीक को प्राथमिकता दी जाती है। डिस्पेंसिंग

पसंद है। चिप, एमईएलएफ, एसओटी घटकों को स्टेंसिल के माध्यम से मुद्रित किया जाता है, और आईसी का उपयोग स्टेंसिलिंग से बचने के लिए किया जाता है। यहाँ, केवल चिप, एमईएलएफ,

शुरुआती आकार और शुरुआती आकार के लिए एसओटी प्रिंटिंग स्टेंसिल की सिफारिश की जाती है। 1. दो विकर्ण स्थिति छेद अवश्य खोले जाने चाहिए

स्टेंसिल के विकर्ण और फिडुशियल मार्क बिंदु उद्घाटन का चयन किया जाना चाहिए। 2. छिद्र लंबी पट्टियाँ हैं। निरीक्षण विधि

1) दृश्य निरीक्षण द्वारा उद्घाटन की जांच करें और फैलाए गए जाल को केंद्र में रखें। 2) पीसीबी इकाई के माध्यम से स्टेंसिल खोलने की शुद्धता की जांच करें।

3) स्टेंसिल खोलने की लंबाई और चौड़ाई और छेद की दीवार और स्टील शीट की सतह की चिकनाई को एक के साथ सत्यापित करें

स्नातक उच्च शक्ति माइक्रोस्कोप। 4) स्टील शीट की मोटाई को प्रिंटिंग के बाद सोल्डर पेस्ट की मोटाई का पता लगाकर सत्यापित किया जाता है,

अर्थात्, परिणाम सत्यापित है। निष्कर्ष स्टैंसिल डिज़ाइन तकनीक को परीक्षण और नियंत्रण की अवधि की आवश्यकता होती है, और मुद्रण की गुणवत्ता अच्छी होती है

नियंत्रित. एसएमटी वेल्डिंग गुणवत्ता दोष का पीपीएम लगभग 1300 पीपीएम से घटकर लगभग 130 पीपीएम हो गया है। के विकास के कारण

आधुनिक इलेक्ट्रॉनिक घटकों की पैकेजिंग दिशा में, स्टील जाल के डिजाइन पर भी उच्च आवश्यकताएं लगाई जाती हैं। यह एक ऐसा विषय है जिसे हम

भविष्य पर ध्यान देने की जरूरत है.
