एसएमडी पीसीबी मदरबोर्ड मरम्मत उपकरण

स्वचालित एसएमडी पीसीबी मदरबोर्ड मरम्मत उपकरण

1. स्वचालित एसएमडी पीसीबी मदरबोर्ड मरम्मत उपकरण का अनुप्रयोग

सोल्डर, रीबॉल, डीसोल्डरिंग विभिन्न प्रकार के चिप्स: बीजीए, पीजीए, पीओपी, बीक्यूएफपी, क्यूएफएन, एसओटी223, पीएलसीसी, टीक्यूएफपी, टीडीएफएन, टीएसओपी,

पीबीजीए, सीपीजीए, एलईडी चिप।

	5300W
शीर्ष हीटर	गर्म हवा 1200W
निचला हीटर	गर्म हवा 1200W.इन्फ्रारेड 2700W
बिजली की आपूर्ति	AC220V% c2% b110% 50/60 हर्ट्ज
आयाम	L530*W670*H790 मिमी
पोजिशनिंग	वी-ग्रूव पीसीबी समर्थन, और बाहरी सार्वभौमिक स्थिरता के साथ
तापमान नियंत्रण	K प्रकार थर्मोकपल, बंद लूप नियंत्रण, स्वतंत्र हीटिंग
तापमान सटीकता	±2 डिग्री
पीसीबी का आकार	अधिकतम 450*490 मिमी, न्यूनतम 22*22 मिमी
कार्यक्षेत्र को ठीक-ठाक करना	±15मिमी आगे/पीछे,±15मिमी दाएं/बाएं
बीजीचिप	80*80-1*1मि.मी
न्यूनतम चिप रिक्ति	0.15मिमी
तापमान सेंसर	1(वैकल्पिक)
शुद्ध वजन	70 किग्रा

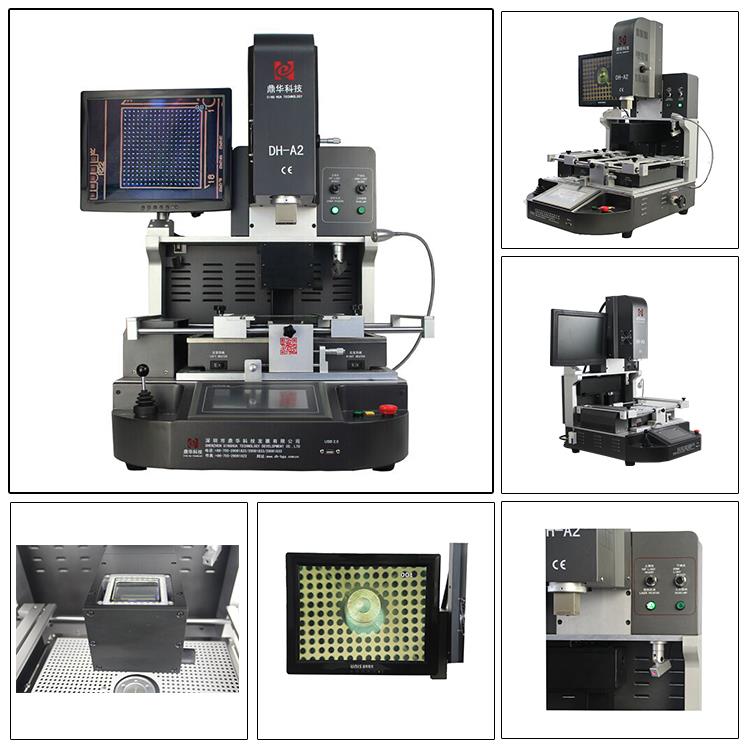

4. इन्फ्रारेड सीसीडी कैमरा स्वचालित एसएमडी पीसीबी मदरबोर्ड की संरचनाएं

मरम्मत उपकरण

2. हॉट एयर रिफ्लो स्वचालित एसएमडी पीसीबी मदरबोर्ड मरम्मत उपकरण आपकी सबसे अच्छी पसंद क्यों है?

3.ऑप्टिकल एलाइनमेंट स्वचालित एसएमडी पीसीबी मदरबोर्ड मरम्मत उपकरण का प्रमाण पत्र

यूएल, ई-मार्क, सीसीसी, एफसीसी, सीई आरओएचएस प्रमाणपत्र। इस बीच, गुणवत्ता प्रणाली में सुधार और सुधार करने के लिए,

डिंगहुआ ने आईएसओ, जीएमपी, एफसीसीए, सी-टीपीएटी ऑन-साइट ऑडिट प्रमाणन पारित किया है।

4. पैकिंग एवं जहाजी



5. के लिए शिपमेंटस्प्लिट विज़न स्वचालित एसएमडी पीसीबी मदरबोर्ड मरम्मत उपकरण

डीएचएल/टीएनटी/फेडेक्स। यदि आप अन्य शिपिंग शर्तें चाहते हैं, तो कृपया हमें बताएं। हम आपका समर्थन करेंगे.

6. स्वचालित एसएमडी पीसीबी मदरबोर्ड मरम्मत उपकरण के लिए हमसे संपर्क करें

Email: john@dh-kc.com

भीड़/व्हाट्सएप/वीचैट: +8615768114827

मेरा व्हाट्सएप जोड़ने के लिए लिंक पर क्लिक करें:

https://api.whatsapp.com/send?phone=8615768114827

7. स्वचालित एसएमडी पीसीबी मदरबोर्ड मरम्मत उपकरण का संबंधित ज्ञान

बुनियादी फ़ोन विफलताएँ और समाधान:

धारा 1: बूट विफलता विश्लेषण

1, छोटा बूट करंट (लगभग 5-15mA)- मुख्य कारण यह है कि सीपीयू काम नहीं कर रहा है।

• क्लॉक सर्किट ख़राब है (13एम और 32.768के) - वोल्टेज, एएफसी और आवृत्ति की जाँच करें।
• घड़ी का क्रिस्टल क्षतिग्रस्त है - क्रिस्टल को बदलें।
• क्लॉक क्रिस्टल एक सिग्नल उत्पन्न करता है, लेकिन यह सीपीयू तक नहीं पहुंचता है - क्रिस्टल आउटपुट और सीपीयू के बीच कनेक्शन की जांच करें।
• क्लॉक क्रिस्टल की बिजली आपूर्ति असामान्य है - बिजली की आपूर्ति या क्रिस्टल की बिजली आपूर्ति सर्किट की जाँच करें।
• रीसेट वोल्टेज असामान्य है - रीसेट सर्किट ठीक से काम नहीं कर रहा है (बिजली आपूर्ति सर्किट या एक अलग रीसेट ट्यूब की जांच करें)।
• सीपीयू बिजली आपूर्ति दोषपूर्ण है - आमतौर पर पावर आईसी द्वारा वीसीसी वोल्टेज का उत्पादन नहीं करने या बिजली आपूर्ति सर्किट के काम न करने के कारण होता है।
• सीपीयू स्वयं क्षतिग्रस्त है - सीपीयू बदलें।

2,स्टार्ट-अप करंट लगभग 30-60mA है- लॉजिक सर्किट ख़राब है।

• फ़ॉन्ट सर्किट कार्य नहीं कर रहा है.
• बिजली आपूर्ति के मुद्दे.
• रीसेट समस्याएँ (पावर-ऑन रीसेट या रीसेट सर्किट विफलता)।
• चिप चयन की समस्याएँ.
• डेटा पंक्तियाँ या पता पंक्तियाँ ख़राब हैं।
• फ़ॉन्ट क्षति (आंतरिक भंडारण या फ़ॉन्ट लाइब्रेरी क्षति)।
• सीपीयू क्षति (आंतरिक सीपीयू टूटना या नियंत्रक विफलता, जिसके कारण MOBLINK श्रृंखला सीपीयू में 80-150mA का निष्क्रिय करंट होता है)।
• फ़ॉन्ट प्रोग्राम दूषित है.

3,उच्च बूट करंट (200-600mA)- बिजली आपूर्ति लोड रिसाव के कारण अत्यधिक स्टार्ट-अप करंट उत्पन्न होता है।

• ऐसे दोषों को ठीक करने के लिए, सर्किट और मदरबोर्ड के घटकों और बिजली आपूर्ति मोड को समझना आवश्यक है। बड़े कैपेसिटर आमतौर पर इन घटकों के पास होते हैं, और इन कैपेसिटर के सकारात्मक टर्मिनल बिजली की आपूर्ति से जुड़े होते हैं। बिजली आपूर्ति रिसाव है या नहीं यह निर्धारित करने के लिए सर्किट के रिवर्स प्रतिरोध की जाँच करें।

4, चालू होने पर बड़ा करंट- यह मदरबोर्ड के सकारात्मक और नकारात्मक टर्मिनलों के बीच बिजली आपूर्ति शॉर्ट-सर्किट को संदर्भित करता है, जो आमतौर पर बैटरी चालित घटकों जैसे पावर एम्पलीफायर सर्किट, बिजली आपूर्ति सर्किट, बिजली आपूर्ति ट्यूब, चार्जिंग सर्किट, या इससे जुड़े छोटे घटकों को नुकसान के कारण होता है। बिजली लाइन की जमीन.

धारा 2: बंद करने में असमर्थ

यदि फ़ोन चालू हो सकता है और सामान्य रूप से कार्य कर सकता है लेकिन बंद नहीं किया जा सकता है, तो समस्या आमतौर पर शटडाउन सर्किट में होती है:

• शटडाउन सर्किट में घटक क्षति।
• सीपीयू क्षति.
• मदरबोर्ड का शटडाउन सर्किट डिस्कनेक्ट हो गया है (सीपीयू या शटडाउन सर्किट को बिजली की आपूर्ति बाधित है)।
• पावर आईसी क्षति.

धारा 3: स्वचालित प्रारंभ

स्वचालित बूटिंग दो तरीकों से हो सकती है: उच्च-स्तरीय बूट और निम्न-स्तरीय बूट।

• उच्च स्तरीय बूट: उच्च-स्तरीय बूट लाइन के एक सिरे को उच्च स्थिति में मजबूर किया जाता है। खराबी आमतौर पर पावर आईसी, बूट सर्किट या टेल प्लग सर्किट के कारण होती है।
• निम्न-स्तरीय बूट: बूट लाइन को निचली स्थिति में खींच लिया जाता है, जो अक्सर बूट सर्किट, पावर सर्किट या टेल प्लग सर्किट में खराबी के कारण होता है (क्योंकि कुछ फोन में टेल प्लग बूट सर्किट होता है)। बूट सर्किट में वेरिस्टर पर ध्यान दें।

एगेरे चिपसेट स्वचालित पावर-ऑन विफलता: एगेरे चिपसेट फ़ोन में टाइमिंग अलार्म दोष प्रदर्शित हो सकता है। RTC_अलार्म सिग्नल 300K से अधिक के अवरोधक के माध्यम से VRTC वोल्टेज से जुड़ा है। यदि वोल्टेज असामान्य है, तो आरटीसी अलार्म सिग्नल कम हो जाता है, और 32.768KHz क्लॉक सर्किट काम करना बंद कर देता है। इसके कारण बटन विफल हो जाता है क्योंकि कीबोर्ड स्कैन सर्किट 32.768KHz स्लीप क्लॉक का उपयोग करता है। बैकअप बैटरी बदलने से समस्या हल हो जाती है।

धारा 4: स्वचालित शटडाउन

यदि फ़ोन सामान्य रूप से चालू होता है लेकिन स्वचालित रूप से बंद हो जाता है:

• फ़ोन सिग्नल को बनाए नहीं रखता है, जिससे स्थिर आउटपुट वोल्टेज बनाए रखने में असमर्थता के कारण बिजली आपूर्ति अस्थिरता और शटडाउन हो जाती है।



संबंधित उत्पाद:
