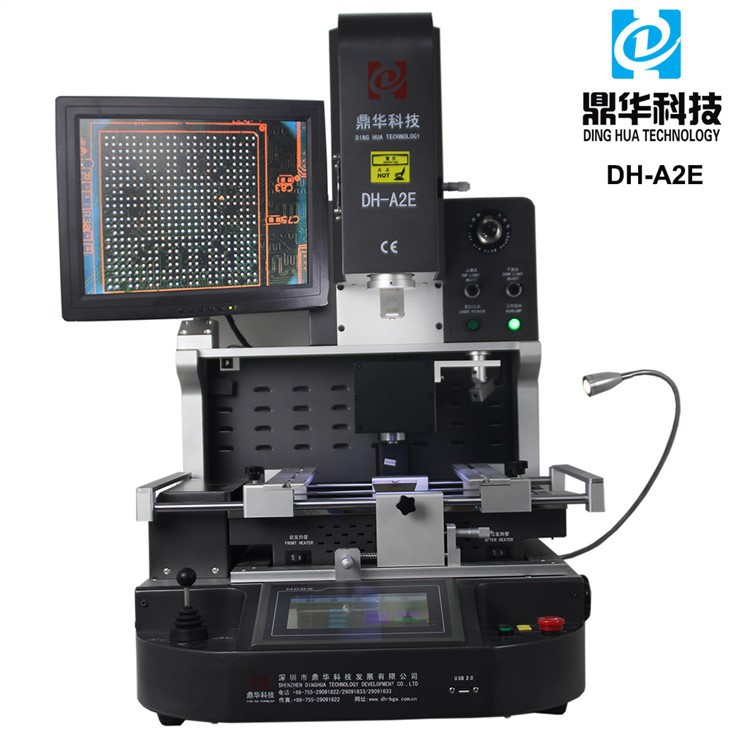

बॉल ग्रिड ऐरे रीवर्क रीबॉल मशीन

स्वचालित बॉल ग्रिड ऐरे रीवर्क रीबॉल मशीन



1.स्वचालित बॉल ग्रिड ऐरे रीवर्क रीबॉल मशीन की उत्पाद विशेषताएं



चिप-स्तरीय मरम्मत की उच्च सफल दर। डीसोल्डरिंग, माउंटिंग और सोल्डरिंग प्रक्रिया स्वचालित है।

• सुविधाजनक संरेखण.

•तीन स्वतंत्र तापमान हीटिंग + पीआईडी ​​स्वयं सेटिंग समायोजित, तापमान सटीकता ±1 डिग्री पर होगी

•अंतर्निहित वैक्यूम पंप, बीजीए चिप्स उठाएं और रखें।

•स्वचालित शीतलन कार्य।

2. स्वचालित बॉल ग्रिड ऐरे रीवर्क रीबॉल मशीन की विशिष्टता



3. हॉट एयर स्वचालित बॉल ग्रिड ऐरे रीवर्क रीबॉल मशीन का विवरण





4. हमारी इन्फ्रारेड स्वचालित बॉल ग्रिड ऐरे रीवर्क रीबॉल मशीन क्यों चुनें?



5.ऑप्टिकल अलाइनमेंट स्वचालित बॉल ग्रिड ऐरे रीवर्क रीबॉल मशीन का प्रमाण पत्र



6.पैकिंग सूचीऑप्टिक्स के सीसीडी कैमरा बॉल ग्रिड ऐरे रीवर्क रीबॉल मशीन को संरेखित करें



7. स्वचालित बॉल ग्रिड ऐरे रीवर्क रीबॉल मशीन स्प्लिट विजन का शिपमेंट

हम मशीन को DHL/TNT/UPS/FEDEX के माध्यम से भेजते हैं, जो तेज़ और सुरक्षित है। यदि आप शिपमेंट की अन्य शर्तें पसंद करते हैं,

कृपया हमें बताने में संकोच न करें।



8. भुगतान की शर्तें.

बैंक हस्तांतरण, वेस्टर्न यूनियन, क्रेडिट कार्ड।

भुगतान प्राप्त होने के बाद हम मशीन को 5-10 व्यवसाय के साथ भेज देंगे।



9.तुरंत उत्तर और सर्वोत्तम कीमत के लिए हमसे संपर्क करें।

Email:john@dh-kc.com

भीड़/व्हाट्सएप/वीचैट: +86 15768114827

मेरा व्हाट्सएप जोड़ने के लिए लिंक पर क्लिक करें:

https://api.whatsapp.com/send?phone=8615768114827



10. स्वचालित बॉल ग्रिड ऐरे (बीजीए) रीवर्क/रीबॉल मशीन का संबंधित ज्ञान

एफपीसी एसएमटी सोल्डरिंग गुणवत्ता मानक:

• सामान्य न्यूनतम निकासी: घटक का आकार पैड से 20µm अधिक होना चाहिए।
• वेल्डिंग की स्थिति: वेल्डिंग पोजीशन के आधे हिस्से का क्लीयरेंस होना चाहिए।

4. वेल्डेड भागों के निरीक्षण के लिए विशिष्टताएँ:

नहीं।	निरीक्षण आइटम	निरीक्षण मानक	ख़राब चिह्न
4.1	गुम लिंक	एफपीसी सोल्डर जोड़ों पर कोई भी बिना वेल्ड वाला भाग या भाग गिरने नहीं चाहिए।	नहीं
4.2	हानि	वेल्डिंग के बाद घटक क्षतिग्रस्त या नोकदार नहीं होने चाहिए।	नहीं
4.3	ग़लत हिस्से	पैड में सोल्डर किए गए घटकों के मॉडल विनिर्देशों को इंजीनियरिंग चित्रों से मेल खाना चाहिए।	नहीं
4.4	विचारों में भिन्नता	वेल्डेड भागों की दिशा बोर्ड के निर्देशों या इंजीनियरिंग चित्रों से मेल खानी चाहिए।	नहीं
4.5	मिश्रित	घटक के पिन में कोई गोंद, टिन के धब्बे या अन्य मलबा नहीं रहना चाहिए।	नहीं
4.6	बबल	सोल्डर किए गए घटक के पैकेज में कोई खराब फोमिंग नहीं होनी चाहिए।	नहीं

5.1 सतत वेल्डिंग
सोल्डर जोड़ों के बीच कोई शॉर्ट सर्किट नहीं होना चाहिए।

5.2 वेल्डेड जोड़
वेल्डेड भागों में ऐसे जोड़ नहीं होने चाहिए जो सोल्डर बिंदुओं से जुड़े न हों।

5.3 नॉन-फ़्यूज़िबल सोल्डर
भागों में अधूरे या गायब सोल्डर जोड़ नहीं होने चाहिए।

5.4 फ़्लोटिंग:

• 5.4.1: कनेक्टर पिन के नीचे सोल्डर पैड की ऊंचाई पार्ट पिन की ऊंचाई से अधिक नहीं होनी चाहिए। (नोट: जैसा कि चित्र टी में दिखाया गया है, पार्ट पिन की ऊंचाई जी है, सोल्डर पैड टिन की ऊंचाई टी है, और सोल्डरिंग के दौरान सोल्डर पैड की ऊंचाई पार्ट पिन की ऊंचाई से अधिक नहीं हो सकती है, यानी, जी से कम या टी के बराबर)
• 5.4.2: रेसिस्टर, एलईडी आदि के नीचे सोल्डर पैड की ऊंचाई, घटक लीड की ऊंचाई के 1/2 से अधिक नहीं होनी चाहिए।

5.5 सोल्डर की कमी:

• 5.5.1: कनेक्टर पर टिन की ऊंचाई पिन की ऊंचाई की 2/3 होनी चाहिए और उस ऊंचाई से अधिक नहीं होनी चाहिए जहां प्लास्टिक का हिस्सा मिलता है। (नोट: जैसा कि चित्र टी में दिखाया गया है, भाग पिन की ऊंचाई जी है, सोल्डर पैड टिन की ऊंचाई टी है, और एफ सामान्य सोल्डर बिंदु ऊंचाई है। इसलिए, एफ जी से बड़ा या उसके बराबर है {{2} }/3टी.)
• 5.5.2: रेसिस्टर, एलईडी और अन्य भागों की लीड में पिन की ऊंचाई का कम से कम 2/3 सोल्डर होना चाहिए।
