बीजीए रीवर्क रीबॉलिंग स्टेशन
1. इमेजिंग के लिए ऑप्टिकल सीसीडी संरेखण प्रणाली और मॉनिटर स्क्रीन।2। एक चिप और एक पीसीबी के बिंदुओं के लिए विभाजित दृष्टि।3। वास्तविक समय तापमान प्रोफाइल उत्पन्न।4। तापमान/समय/दर के 8 खंड उपलब्ध हो सकते हैं
विवरण
बीजीए रीवर्क रीबॉलिंग स्टेशन

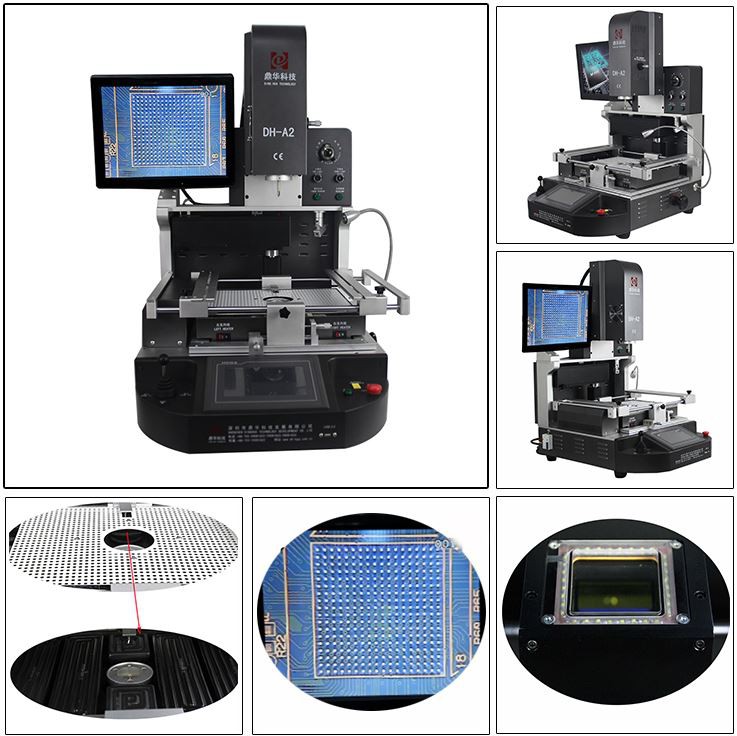

डीएच-ए2 विदेशी बाजार और चीनी बाजार में सबसे अधिक बिकने वाला मॉडल है, अब तक इसे फॉक्सकॉन द्वारा लागू किया गया है,
हुआवेई और कई फ़ैक्टरियाँ, यह मरम्मत की दुकान के लिए भी लोकप्रिय है, जैसे कि एप्पल सर्विस सेंटर,
Xiaomi सेवा केंद्र और अन्य व्यक्तिगत मरम्मत की दुकानें, आदि। क्योंकि यह उच्च दक्षता और लागत प्रभावी है।
1. बीजीए रीवर्क रीबॉलिंग स्टेशन का अनुप्रयोग
विभिन्न प्रकार के चिप्स को सोल्डर करने, रीबॉल करने, डीसोल्डर करने के लिए:
बीजीए, पीजीए, पीओपी, बीक्यूएफपी, क्यूएफएन, एसओटी223, पीएलसीसी, टीक्यूएफपी, टीडीएफएन, टीएसओपी, पीबीजीए, सीपीजीए, एलईडी चिप्स, इत्यादि।
2. बीजीए रीवर्क रीबॉलिंग स्टेशन की उत्पाद विशेषताएं
* स्थिर और लंबा जीवनकाल (15 वर्षों के उपयोग के लिए डिज़ाइन किया गया)
* उच्च सफल दर के साथ विभिन्न मदरबोर्ड की मरम्मत कर सकता है
* हीटिंग और कूलिंग तापमान को सख्ती से नियंत्रित करें
* ऑप्टिकल संरेखण प्रणाली: 0.01 मिमी के भीतर सटीक रूप से माउंटिंग
* संचालन में आसान. इसे कोई भी 30 मिनट में इस्तेमाल करना सीख सकता है। किसी विशेष कौशल की आवश्यकता नहीं है.
3. की विशिष्टताबीजीए रीवर्क रीबॉलिंग स्टेशन
| बिजली की आपूर्ति | 110~240V 50/60Hz |
| बिजली दर | 5400W |
| स्वचालित स्तर | सोल्डर, डीसोल्डर, उठाना और बदलना, आदि। |
| ऑप्टिकल सीसीडी | चिप फीडर के साथ स्वचालित |
| संचालन नियंत्रण | पीएलसी (मित्सुबिशी) |
| चिप रिक्ति | 0.15मिमी |

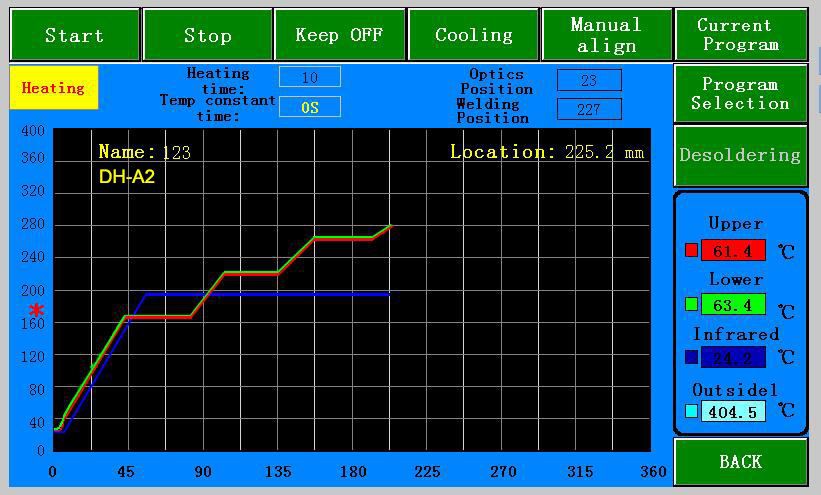

| टच स्क्रीन | वक्र दिखाई देना, समय और तापमान सेटिंग |
| पीसीबीए आकार उपलब्ध है | 22*22~400*420मिमी |
| चिप का आकार | 1*1~80*80मिमी |
| वज़न | लगभग 74 किग्रा |
| पैकिंग मंद पड़ गई | 82*77*97 सेमी |
4. का विवरणबीजीए रीवर्क रीबॉलिंग स्टेशन

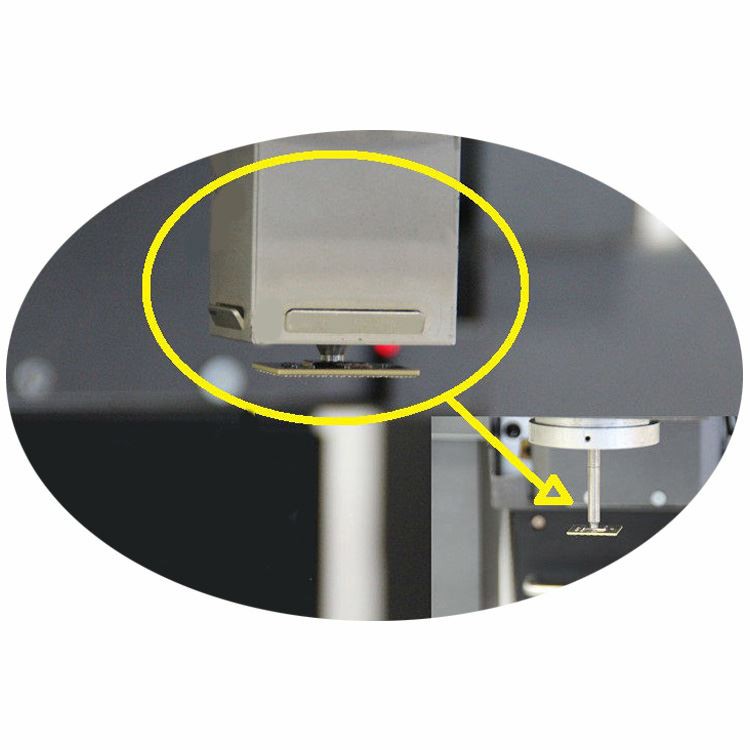

1. शीर्ष गर्म हवा और एक वैक्यूम सकर एक साथ स्थापित किया गया है, जो आसानी से एक चिप/घटक उठा रहा हैसंरेखित करना

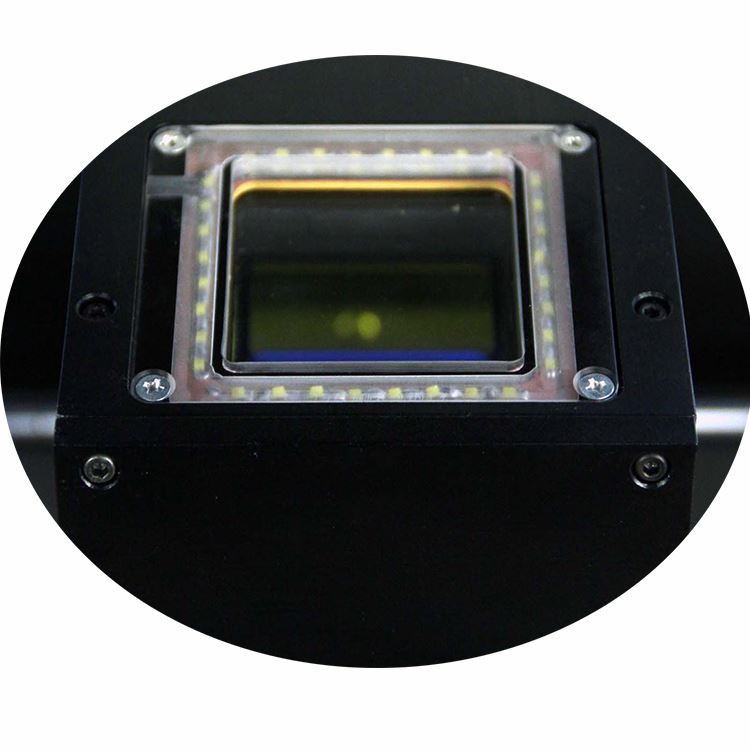

2. मॉनिटर स्क्रीन पर चित्रित चिप बनाम मदरबोर्ड पर उन बिंदुओं के लिए विभाजित दृष्टि के साथ ऑप्टिकल सीसीडी।
3. एक चिप (बीजीए, आईसी, पीओपी और एसएमटी, आदि) के लिए डिस्प्ले स्क्रीन बनाम इसके मिलान वाले मदरबोर्ड के संरेखित बिंदुसोल्डरिंग से पहले.
4. 3 हीटिंग जोन, ऊपरी गर्म हवा, निचली गर्म हवा और आईआर प्रीहीटिंग जोन, जिनका उपयोग छोटे से के लिए किया जा सकता है
iPhone मदरबोर्ड, कंप्यूटर और टीवी मेनबोर्ड आदि तक भी।

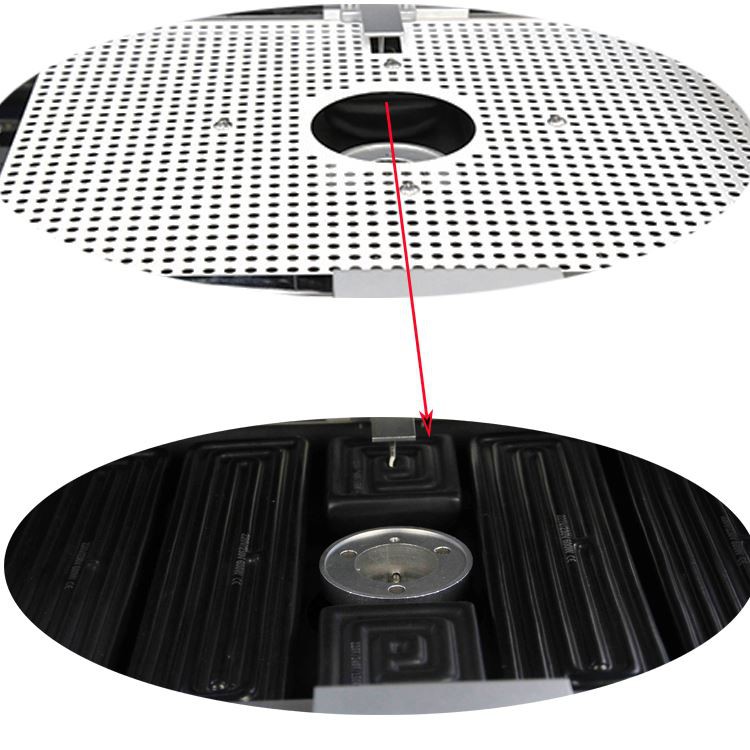

5. आईआर प्रीहीटिंग ज़ोन स्टील-जाल से ढका हुआ है, जो हीटिंग तत्वों को समान रूप से और सुरक्षित बनाता है।
6. समय और तापमान सेटिंग के लिए ऑपरेशन इंटरफ़ेस, तापमान प्रोफाइल को संग्रहीत किया जा सकता है
लगभग 50,000 समूह।
5. हमारा BGA रीवर्क रीबॉलिंग स्टेशन क्यों चुनें?
6. बीजीए रीवर्क रीबॉलिंग स्टेशन का प्रमाण पत्र
यूएल, ई-मार्क, सीसीसी, एफसीसी, सीई आरओएचएस प्रमाणपत्र। इस बीच, गुणवत्ता प्रणाली में सुधार और सुधार करने के लिए,
डिंगहुआ ने आईएसओ, जीएमपी, एफसीसीए, सी-टीपीएटी ऑन-साइट ऑडिट प्रमाणन पारित किया है।
7. बीजीए रीवर्क रीबॉलिंग स्टेशन की पैकिंग और शिपमेंट
8. बीजीए रीवर्क रीबॉलिंग स्टेशन के लिए शिपमेंट
डीएचएल, टीएनटी, फेडेक्स, एसएफ, समुद्री परिवहन और अन्य विशेष लाइनें, आदि। यदि आप एक और शिपिंग अवधि चाहते हैं,
कृपया हमें बताएं।हम आपका समर्थन करेंगे.
9. भुगतान की शर्तें
बैंक हस्तांतरण, वेस्टर्न यूनियन, क्रेडिट कार्ड।
यदि आपको अन्य सहायता की आवश्यकता हो तो कृपया हमें बताएं।
10. BGA रीवर्क स्टेशन DH-A2 के लिए ऑपरेशन गाइड
11. बीजीए रीवर्क रीबॉलिंग स्टेशन के लिए प्रासंगिक ज्ञान
बीजीए रीवर्क स्टेशन का उपयोग करने के चरण
1. प्रक्रिया प्रारंभ करें:
1.1 जांचें कि बाहरी बिजली आपूर्ति का कनेक्शन सामान्य 220V है।
1.2 मशीन की प्रत्येक इकाई का पावर स्विच चालू करें
3. जुदा करने की प्रक्रिया:
3.1 हटाया जाने वाला पीसीबीए बीजीए कार्ड पीसीबीए कार्ड के सपोर्ट फ्रेम में तय किया गया है।
3.2 पीसीबीए को ऊंचाई सीमा पट्टी पर ले जाएं, समर्थन फ्रेम की ऊंचाई समायोजित करें ताकि पीसीबीए की शीर्ष सतह संपर्क में रहे
ऊँचाई सीमा पट्टी के निचले भाग के साथ।
3.3 पोजिशनिंग हेड को घड़ी की दिशा में सीधे सामने 90 डिग्री की स्थिति में घुमाएं और पीसीबीए को कॉम की स्थिति को केंद्र में ले जाएं-
हटाया जाने वाला घटक और संरेखण शीर्ष का लाल केंद्र।
3.4 घटक को हटाने के लिए हीटिंग प्रोग्राम का चयन करने के लिए हैंडल का उपयोग करें
3.5 बाएं हीटिंग हेड को सीधे हटाए जाने वाले घटक पर रखें और मशीन स्वचालित रूप से घटक को गर्म कर देगी।
3.6 यदि 190 डिग्री तक गर्म किया जाता है, तो मशीन रुक-रुक कर "बीप...बीप" ध्वनि उत्सर्जित करती है। इस बिंदु पर, तापमान को कैलिब्रेट किया जाता है-
एनसीई (नियंत्रण बटन); जब मशीन "बीप... निरंतर बीप" उत्सर्जित करने के लिए गर्म हो जाती है, तो वैक्यूम स्विच चालू हो जाता है, सिर उठाने के लिए दबाएं,
घटक को वैक्यूम करें, स्टोरेज घटक के बाएं प्लेटफॉर्म पर हीटिंग हेड को घुमाएं, अपना सिर उठाने के लिए दबाएं, बीजीए करेगा
स्वचालित रूप से ड्रॉप करें और BGA हटा दिया जाएगा।
3.7 घटकों को हटाने के लिए उपरोक्त चरणों का पालन करें।
4. घटकों को लोड करने की प्रक्रिया:
4.1 पीसीबीए को ऊपर बिंदु 3.2 में वर्णित चरणों के अनुसार लोड किया गया है।
4.2 सोल्डर किए जाने वाले बीजीए को उस प्लेटफॉर्म के केंद्र में रखें जहां बीजीए जुड़ा हुआ है, पीसीबी ब्रैकेट (बाएं-दाएं दिशा) को स्थानांतरित करें
कार्रवाई) ताकि बीजीए सीधे वैक्यूम नोजल के नीचे हो। बटन दबाएँ, सेट हेड का निचला भाग निचले सिरे की ओर,
यह सुनिश्चित करने के लिए कि नोजल बीजीए की ऊपरी सतह तक पहुंच जाए, सेट हेड के स्विच को मैन्युअल रूप से घुमाएं और डिवाइस को-
वैक्यूम स्विच (वैक्यूम क्लीनर) को स्वचालित रूप से चालू करें, फिर मैन्युअल रूप से इसे मूल स्थिति में बदलें, हैंडल बटन दबाएं और
पोजिशनिंग हेड स्वचालित रूप से उच्चतम स्थिति में आ जाता है।
4.3 रिकॉर्डिंग टूल को हटा दें ताकि यह सीधे नोजल घटक के नीचे हो, पीसीबी बोर्ड धारक को स्थानांतरित करें ताकि की स्थिति
सोल्डर किया जाने वाला घटक सीधे रिकॉर्डिंग टूल के नीचे है और बनाने के लिए घटक की ऊंचाई को उचित रूप से समायोजित करें
स्पष्ट छवि
4.4 आप देख सकते हैं कि मॉनिटर में लाल बीजीए पिन और नीले पीएडी पैड पॉइंट हैं। टांके के दोनों सेटों को उनके अनुरूप समायोजित करें
एक समय में एक पद. केन्द्रित करने के बाद, लोकेटर को मूल स्थिति में धकेलें और बीजीए सह-छोड़ने के लिए हैंडल बटन पर क्लिक करें।
वैक्यूम स्विच लाइट (वैक्यूम क्लीनर) तक पीसीबी बोर्ड के संबंधित घटक की स्थिति में घटक माउंट होता है
बंद हो जाता है, माउंटिंग हेड को थोड़ा ऊपर उठाएं और माउंटिंग हेड पर लौटने के लिए बटन पर क्लिक करें।
4.5 उपरोक्त चरण 3.5 को दोहराएँ
4.6 यदि 190 डिग्री तक गर्म किया जाए तो मशीन "बीप...बीप" उत्सर्जित करती है। घटक के निचले भाग में सोल्डरिंग प्रक्रिया देखें
मॉनिटर के माध्यम से), यह दर्शाता है कि सोल्डरिंग सामान्य रूप से पूरी हो गई है, हीटिंग हेड को हटा दें और पीसीबीए को ले जाएं
ठंडा करने के लिए पंखा.
5. तापमान सेटिंग:
स्ट्रिपिंग तापमान सेटिंग:
मशीन के साथ दिया गया कॉन्फ़िगरेशन देखें
वेल्डिंग तापमान समायोजन:
मशीन के साथ दिया गया कॉन्फ़िगरेशन देखें
6. ध्यान देने योग्य मुद्दे:
1. संबंधित भागों को नुकसान से बचाने के लिए ऑपरेशन के दौरान प्रत्येक डिवाइस इकाई के संपर्क पर ध्यान दें।
2. बिजली के झटके और जलने से बचने के लिए ऑपरेटर अपनी सुरक्षा पर ध्यान देता है।
3. उपकरणों का रख-रखाव और रख-रखाव करें, सभी पहलुओं को साफ सुथरा रखें।
4. उपकरण का उपयोग करने के बाद, इसे समय पर, सुव्यवस्थित और 5S आवश्यकताओं के अनुरूप स्थापित किया जाना चाहिए।
5. यदि कोई समस्या आती है, तो तकनीशियन या प्रोसेस इंजीनियर द्वारा तुरंत उसका समाधान करें।
