ऑटोमोटिव ईसीयू मरम्मत

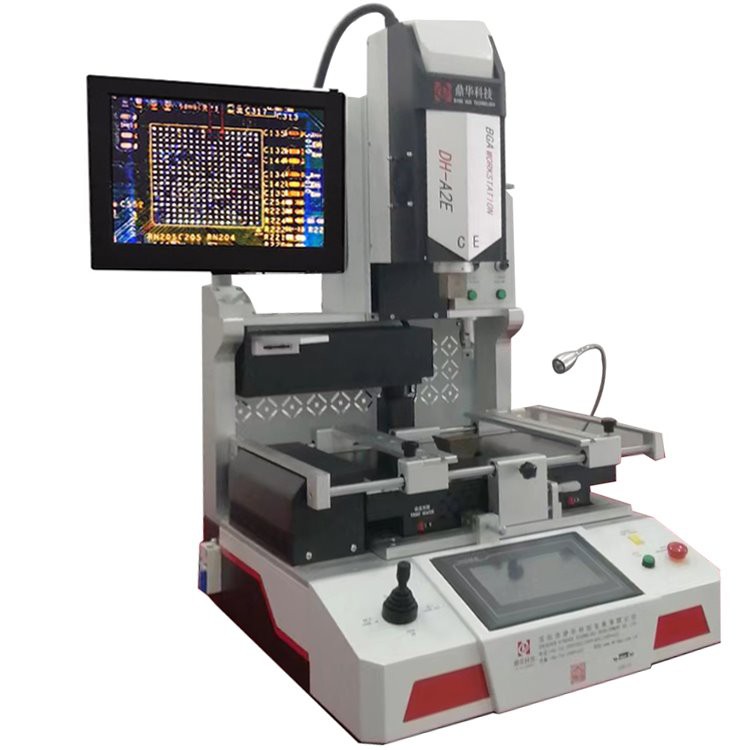

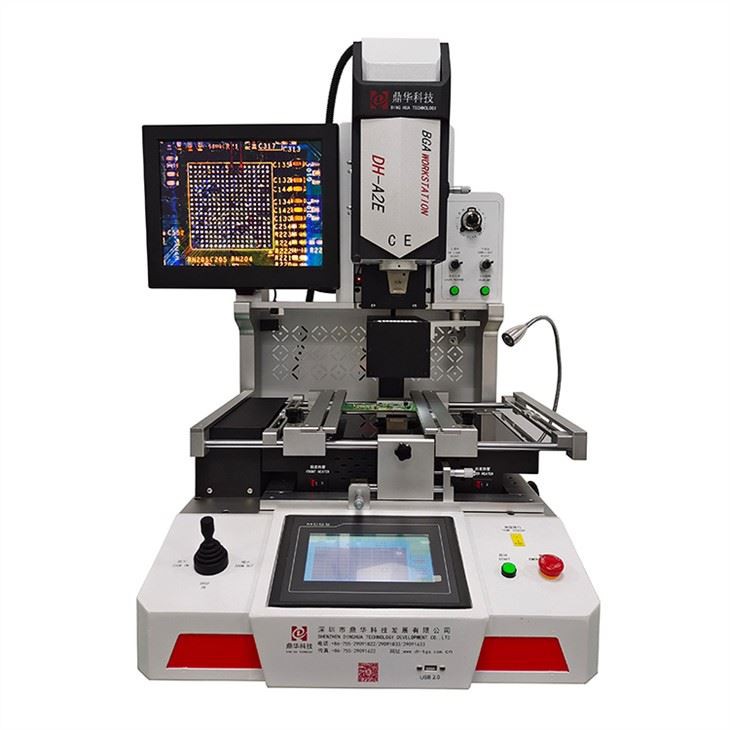

                                ऑटोमोटिव ईसीयू मरम्मत के लिए उच्च स्वचालित रीवर्क मशीन

ऑटोमोटिव ईसीयू रिपेयर में आपको जो काफी समय और विशेषज्ञता खर्च करनी पड़ती है या उसमें महारत हासिल होती है, उसका उपयोग अक्सर दोबारा काम करने के दौरान किया जाता है, क्योंकि आपके पास गर्म करने, डीसोल्डरिंग, माउंटिंग और सोल्डरिंग, यहां तक ​​कि तापमान को सही करने के लिए बुद्धिमान संचालन के साथ एक स्वचालित बीजीए रीवर्क मशीन नहीं होती है।

मूल जानकारी

पुनः कार्य प्रक्रियाएँ:

1. डीसोल्डरिंग और हीटिंग

इन्फ्रारेड और गर्म-वायु तरीकों से हाइब्रिड हीटिंग:

पीसीबीए के लिए इन्फ्रारेड हीटिंग, विशेष रूप से उन पीसीबीए को जो लंबे समय से निष्क्रिय थे, पहले से गरम किया जाना चाहिए।

डीसोल्डरिंग के लिए चिप्स (घटकों) को गर्म हवा में गर्म करना, जिसका कार्य समान है

ऊपरी गर्म हवा, आम तौर पर, ऊपरी गर्म हवा और निचली गर्म हवा को एक ही समय में काम करने की आवश्यकता होती है।

2. सोल्डर पेस्ट को रीबॉलिंग या प्रिंट करना

मदरबोर्ड और चिप के पैड को साफ करने के बाद सोल्डर पेस्ट को रीबॉल या प्रिंट करना, फिर उन्हें ठोस बनाना

चिप या मदरबोर्ड पर, सोल्डरिंग की प्रतीक्षा में।

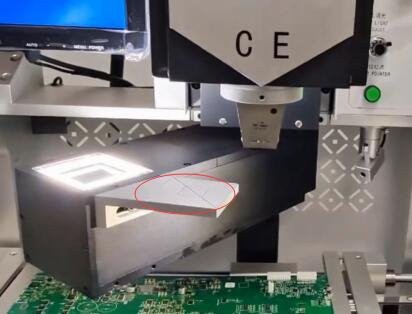

3. ऑप्टिकल सीसीडी और चिप फीडर

ऑप्टिकल सीसीडी और चिप-फीडर एक साथ काम करते हैं, जो स्वचालित रूप से एक चिप को बाहर निकालते हैं

चिप लेने या प्राप्त करने और उसे वापस ले जाने के लिए।

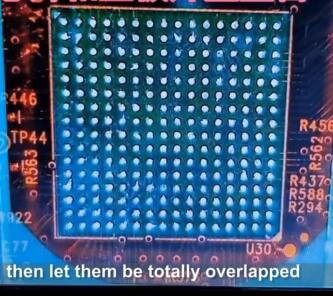

4. नवीनीकृत चिप या घटकों के लिए माउंटिंग

दृश्यमान संरेखण प्रक्रियाएं जो आपको माउंट करने के लिए आश्वस्त कर सकती हैं, यहां तक ​​कि छोटा भीचिप और रिक्ति. माइक्रोमीटर समायोजित होने के बाद आपको बस "एलाइनमेंट ओके" पर क्लिक करना होगा,फिर स्वचालित रूप से वापस सोल्डर।

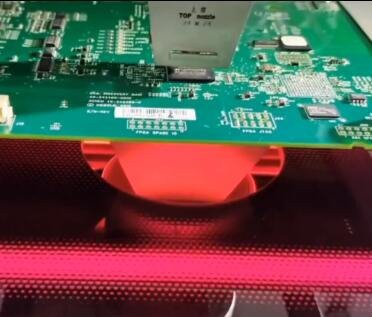

5. सोल्डरिंग

स्वचालित रूप से इसे मदरबोर्ड पर अपनी सही स्थिति में वापस रखें,सटीकता 0.01 मिमी जो विभिन्न चिप्स माउंटिंग और विभिन्न को पूरा करती है

मदरबोर्ड आदि

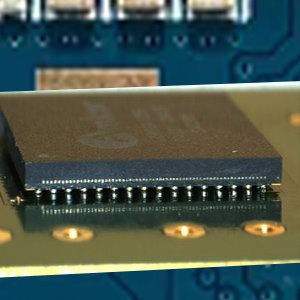

6. निगरानी (वैकल्पिक कार्य)

टांका लगाने के दौरान

के माध्यम से पिघलने की स्थिति देखी जा सकती हैपार्श्व कैमरा. निश्चित रूप से, डीसोल्डरिंग स्थिति को उसी तरीके से देखा जा सकता है।

वीडियो मॉनिटर पर दिखाया जाएगा जिसका उपयोग ऑप्टिकल सीसीडी इमेजिंग के लिए किया जाएगा।

ऑटोमोटिव ईसीयू मरम्मत के लिए सोल्डरिंग के बारे में अधिक जानकारी, आपके संदर्भ के लिए यहां एक वीडियो है:
