BGA सोल्डरिंग स्टेशन मोबाइल फोन की मरम्मत
विशेषताएं: स्प्लिट विजन, ऑटोमैटिक टांका लगाना और desoldering, आयातित CCD संरेखण प्रणाली, स्वतंत्र नियंत्रण प्रणाली, आदि .
विवरण

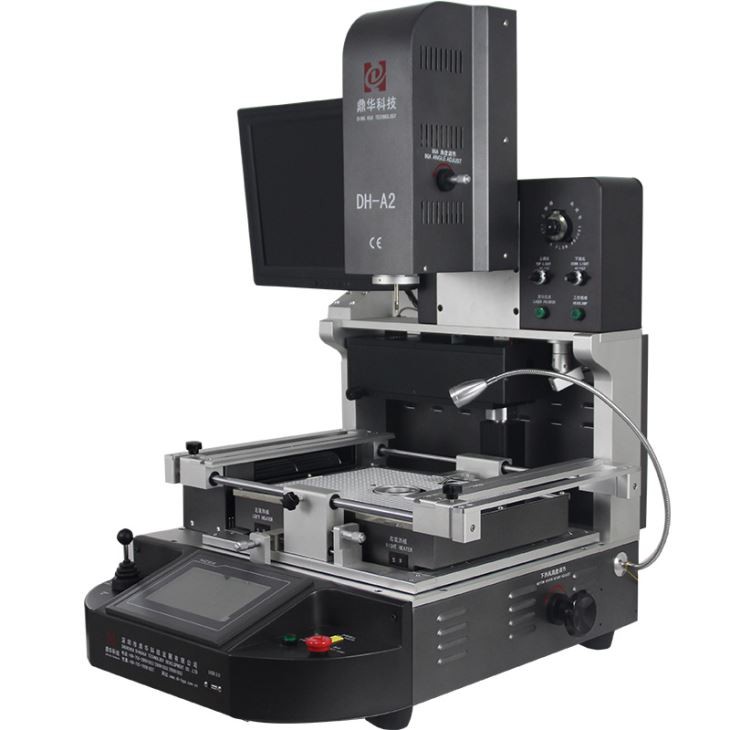

मोबाइल फोन की मरम्मत के लिए सबसे लोकप्रिय मॉडल DH-A2 BGA सोल्डरिंग स्टेशन

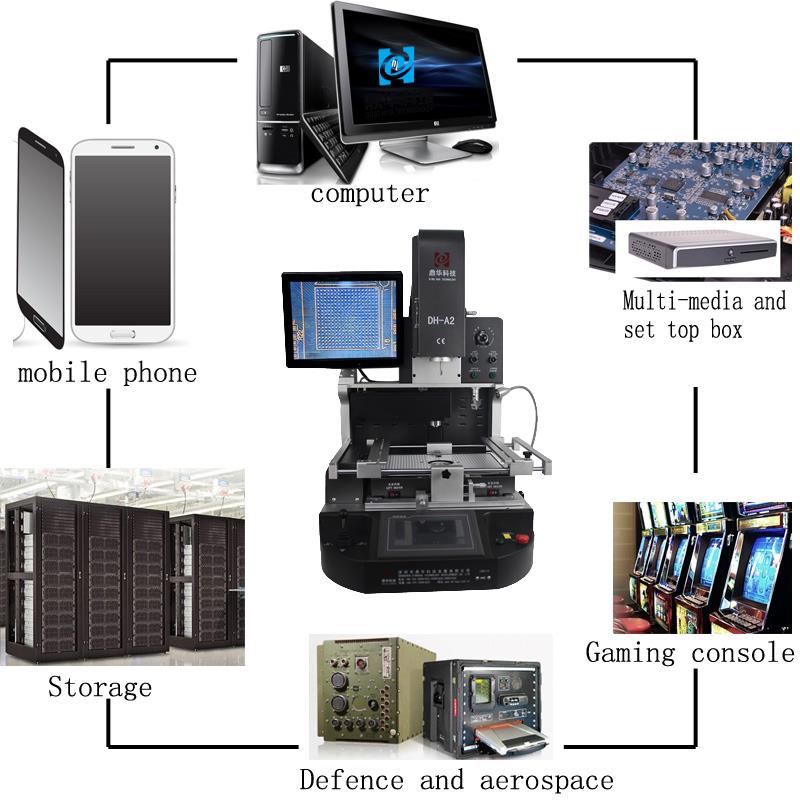

इसका व्यापक रूप से कंप्यूटर, सेलफोन, मल्टीमीडिया डिवाइस और सेट-टॉप बॉक्स, साथ ही साथ मिसाइलों, विमान और रडार सिस्टम . जैसे सैन्य उत्पादों में उपयोग किया जाता है।
A मोबाइल फोन की मरम्मत के लिए BGA सोल्डरिंग स्टेशनमोबाइल फोन लॉजिक बोर्डों . पर सटीक रूप से डिसोल्डर और मिलाप बीजीए (बॉल ग्रिड सरणी) चिप्स के लिए डिज़ाइन किया गया एक विशेष रीचवर्क मशीन है।
- हॉट एयर या इन्फ्रारेड हीटिंग मॉड्यूल (टॉप + बॉटम या आईआर प्री) हेट)
- पीआईडी बंद apperate लूप तापमान नियंत्रण
- चिप हैंडलिंग के लिए वैकल्पिक वैक्यूम पिकअप
- CCD विज़न या लेजर संरेखण प्रणाली चिप स्थिति के लिए
- तापमान नियंत्रण और प्रीसेट के लिए एलसीडी या टचस्क्रीन डिस्प्ले
पैरामीटर
| बिजली की आपूर्ति | 110 ~ 250V 50/60 हर्ट्ज |
| शक्ति दर्ज़ा | 5400W / 20A |
| पावर प्लग | विभिन्न आवश्यकताओं के अनुसार विकल्प |
| संरेखण |
स्प्लिट विजन, माइक्रोमीटर समायोजन, एचडी मॉनिटर इमेजिंग |
| पीसीबी आकार उपलब्ध है | 20*20 ~ 430*450 मिमी |
| उपलब्ध घटक आकार |
1*1 ~ 80*80 मिमी |
| कामकाजी मॉडल | सोल्डरिंग, डिसोल्डरिंग और पोजिशनिंग |
| बढ़ते दबाव | ＜ 0.2N |
| बढ़ते सटीकता | 0.01 एम एम |
| तापमान परिशुद्धता | 1 डिग्री |
| आयाम | 600*700*850 मिमी |
| वज़न | 70 किग्रा |

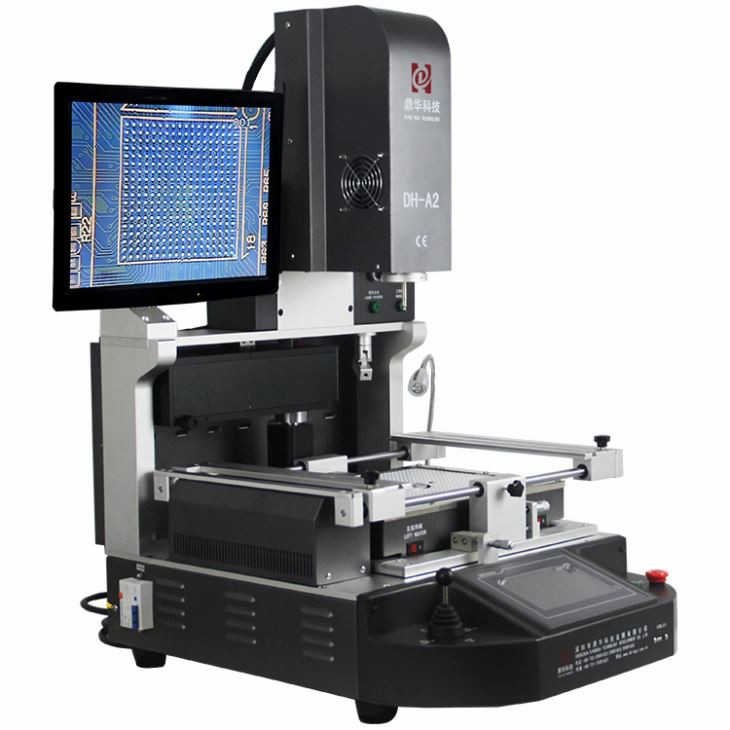

BGA सोल्डरिंग स्टेशन मोबाइल फोन की मरम्मत DH-A2 विवरण

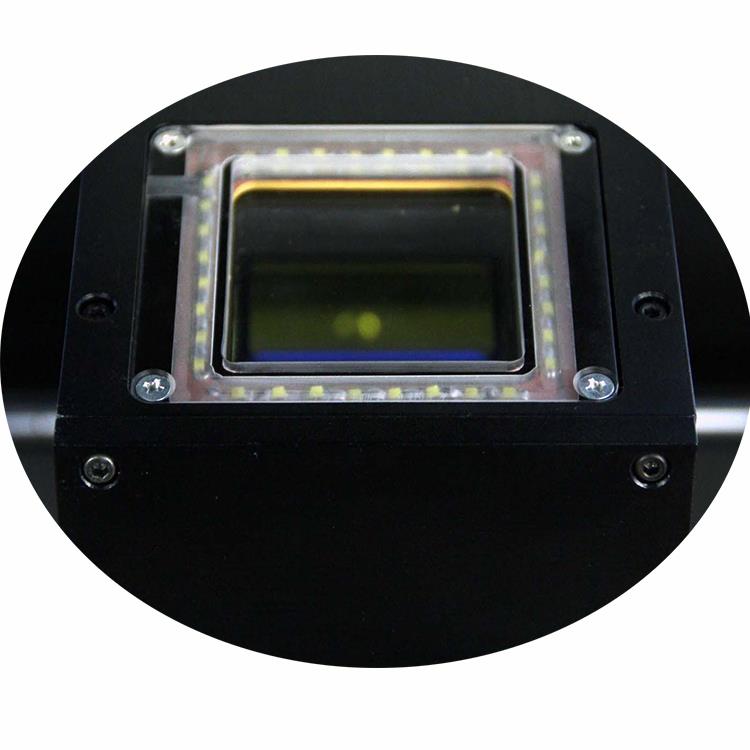

स्क्रीन और ऑप्टिकल CCD संरेखण प्रणाली की निगरानी करें, एक घटक को सही स्थिति पर रखने के लिए सरल और कुशल
एक मदरबोर्ड .

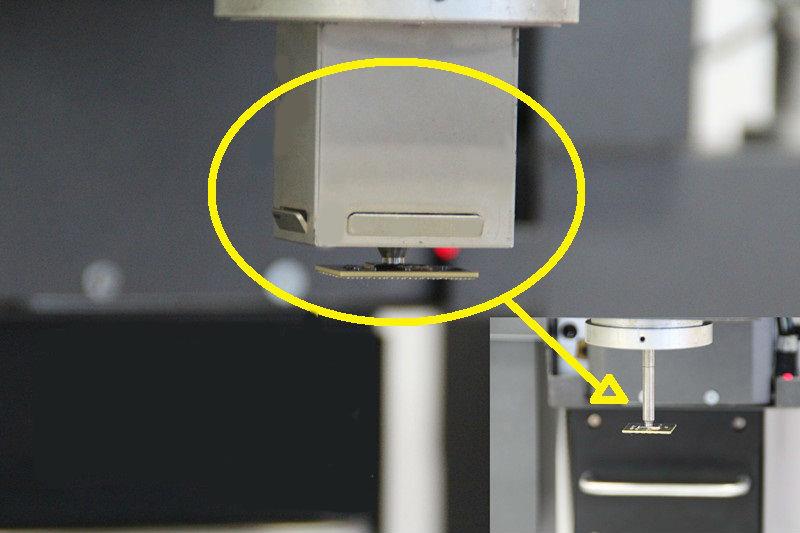

टांका लगाने, desoldering या स्थिति के लिए एक चिप उठाई गई, मॉडल में से एक ठीक है,सिस्टम स्वचालित रूप से अगले चरण . में जाएगा

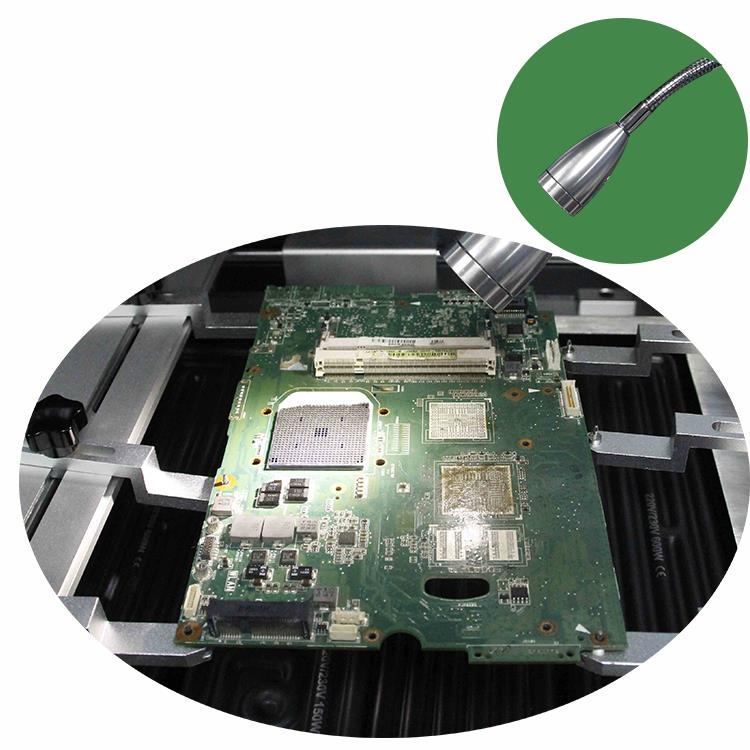

एक पीसीबी पर विभिन्न पदों के लिए एक उज्ज्वल एलईडी लचीला हो सकता है, जो सुनिश्चित करता हैसुविधाजनक काम आसानी से .

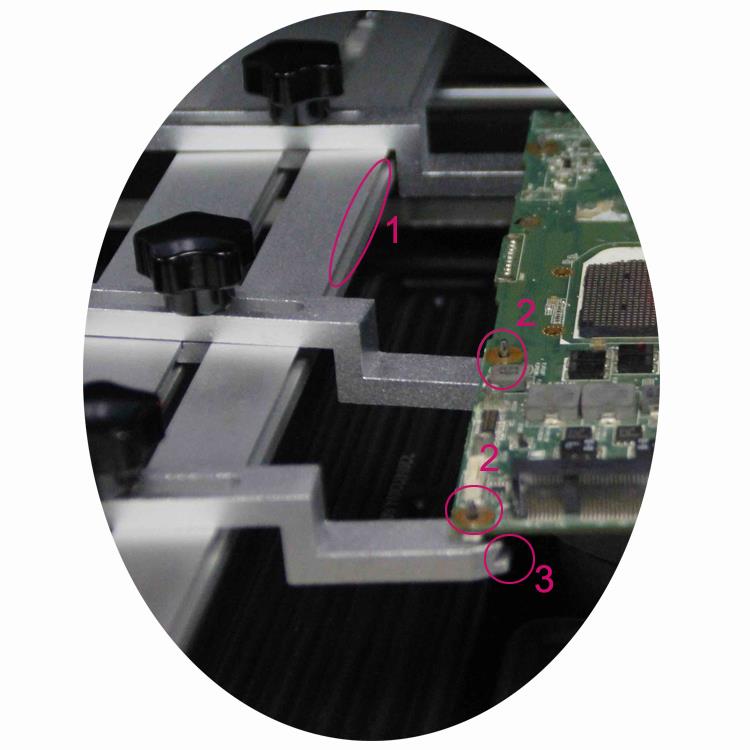

कोई फर्क नहीं पड़ता कि किसी भी आकार के साथ एक पीसीबी नीचे के रूप में कार्य तालिका पर तय किया जा सकता हैटांका लगाने और desoldering . के लिए
BGA सोल्डरिंग स्टेशन DH-A2 की विशेषताएं
- एम्बेडेड औद्योगिक कंप्यूटरएक उच्च-परिभाषा टचस्क्रीन मानव-मशीन इंटरफ़ेस (एचएमआई), पीएलसी नियंत्रण, और वास्तविक समय वक्र विश्लेषण . के साथ यह वास्तविक समय में सेटिंग्स और वास्तविक तापमान दोनों को प्रदर्शित करता है और वक्र . के विश्लेषण और सुधार के लिए अनुमति देता है .
- उच्च-सटीक K- प्रकार थर्मोकपल बंद-लूप नियंत्रणएक स्वचालित तापमान मुआवजा प्रणाली . पीएलसी और एक तापमान मॉड्यूल के साथ एकीकृत, यह ± 1 डिग्री . के विचलन के साथ सटीक तापमान नियंत्रण सुनिश्चित करता है, एक बाहरी तापमान माप इंटरफ़ेस सटीक तापमान का पता लगाने और सटीक विश्लेषण और मापा तापमान वक्र .} के सुधार को सक्षम करता है .} {
- स्टेप-मोशन कंट्रोल सिस्टमस्थिर, विश्वसनीय, सुरक्षित, और कुशल संचालन के लिए . एक उच्च-परिशुद्धता डिजिटल वीडियो संरेखण प्रणाली को अपनाया जाता है . पीसीबी पोजिशनिंग एक वी-आकार के खांचे और रैखिक स्लाइडिंग सीट का उपयोग करता है, जो कि X, y, और z अक्षों के साथ ठीक या त्वरित समायोजन की अनुमति देता है। आकार .
- लचीला, हटाने योग्य सार्वभौमिक स्थिरतापीसीबी की सुरक्षा करता है, एज-माउंटेड घटकों को नुकसान को रोकता है, और पीसीबी विरूपण से बचता है . यह rework . के लिए BGA पैकेज आकार की एक विस्तृत श्रृंखला के साथ संगत है
- कई मिश्र धातु एयर नोजल से सुसज्जित, जो घुमा सकता है और 360 डिग्री . को स्थापित कर सकता है . को स्थापित करना और प्रतिस्थापित करना आसान है
- ऊपरी और निचले हीटिंग क्षेत्रतीन स्वतंत्र रूप से नियंत्रित तापमान क्षेत्रों में विभाजित हैं . ये ज़ोन एक साथ बहु-चरण तापमान नियंत्रण कर सकते हैं, विभिन्न हीटिंग क्षेत्रों में इष्टतम टांका लगाने के परिणामों को सुनिश्चित कर सकते हैं . हीटिंग तापमान, समय, रैंप दर, कूलिंग, और वैक्यूम सेटिंग्स डिस्प्ले यूनिट . के माध्यम से सभी समायोज्य हैं।
पैकिंग और शिपिंग
- पैकेजिंग: प्लाईवुड बॉक्स (कोई धूमन आवश्यक नहीं), आंतरिक फोम पैडिंग और प्रबलित सलाखों के साथ .
- DIMENSIONS: 82 × 77 × 87 सेमी
- कुल वजन: 110 किग्रा
माल भेजने के विकल्प: डीएचएल, टीएनटी, यूपीएस, फेडेक्स, एयर फ्रेट, सी फ्रेट, या अन्य विशेष लॉजिस्टिक्स लाइन्स, ग्राहकों की आवश्यकताओं के अनुसार .
