एलईडी मरम्मत मशीन BGA rework स्टेशन
एलईडी रिपेयर मशीन का उपयोग विशेष रूप से 0201 पैकेजों के रूप में छोटे एलईडी चिप्स के लिए किया जाता है, उन कारखानों के लिए जो उच्च गुणवत्ता वाली आवश्यकता होती है, मॉडल का उपयोग कर रहे हैं, जैसे कि, फॉक्सकॉन, सैमसंग और हुआवेई और इतने पर . पर, लेकिन इसके अलावा, जो कि बीजीए, आईसी, क्यूएफएन और पॉप ई ({3 {3} के लिए इस्तेमाल किया जा सकता है, कंडीशनर .
विवरण
एलईडी मरम्मत मशीन BGA rework स्टेशन
एलईडी मरम्मत मशीन के पैरामीटर
| बिजली की आपूर्ति | 110 ~ 250V 50/60 हर्ट्ज |
| शक्ति/बिजली प्लग | 5200W/वैकल्पिक (यूएसए, ईयू, भारतीय और अफ्रीका आदि .) |
| एलईडी स्थिरता | एलईडी चिप्स के लिए विशेष डिजाइन |
| मिन एलईडी चिप आकार | 0201 |
| इरी प्रीहीटिंग ज़ोन | एंटी-हाई-टेम्परेचर ग्लास-शील्ड जो अंदर गिरने से रोकती है |
| तापमान नियंत्रण प्रणाली | के-प्रकार, बंद लूप |
| मोटर | परोसें और पीएलसी |
| आयाम | 670*800*700 मिमी |
| शुद्ध वजन | 80 किग्रा |
एलईडी बीजीए रिववर्क स्टेशन का विवरण

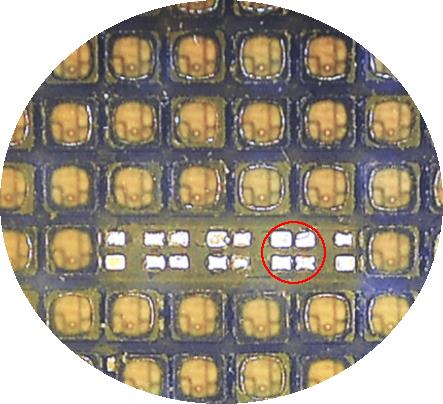

छोटे एलईडी चिप के डॉट्स को एलईडी रीवर्क मशीन . के डिस्प्ले स्क्रीन पर imaged किया जाता है।
20 बार में ज़ूम किया गया, अधिकतम ज़ूम 220 बार . होने के साथ

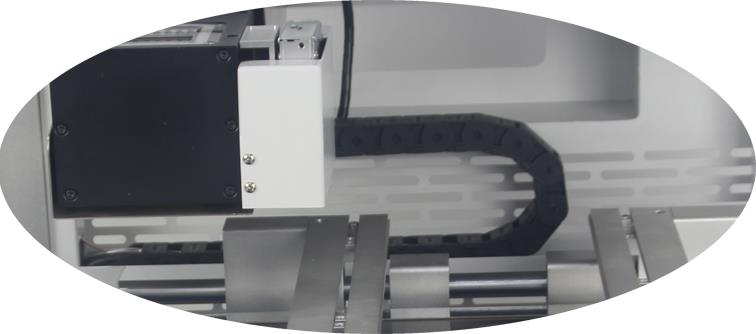

विशेष स्थिरता ऑप्टिकल CCD कैमरा . के साथ स्वचालित रूप से चलती है
मशीन का शीर्ष सिर स्वचालित रूप से संरेखण . के लिए एक एलईडी चिप उठा सकता है

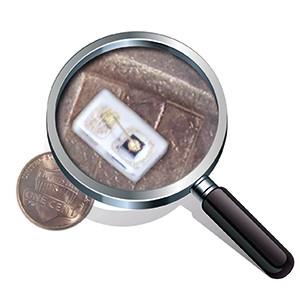

एक सिक्के और एक एलईडी चिप (0201) के बीच तुलना 100 बार . में ज़ूम किया जाता है, हमारी मशीन लगातार अपग्रेड की जा रही है, और यह जल्द ही निकट भविष्य में 0201 की तुलना में भी छोटे चिप्स की मरम्मत कर पाएगा .}} {
ऑप्टिकल CCD कैमरा स्वचालित रूप से तब संचालित होता है जब संरेखण को एलईडी चिप . के लिए आवश्यक होता है, टांका लगाने के दौरान, यह स्वचालित रूप से वापस आ सकता है
मूल स्थिति के लिए .

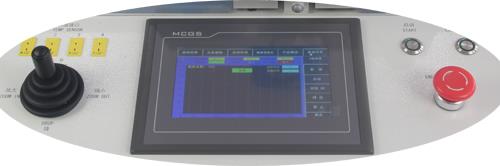

टचस्क्रीन, MCGS ब्रांड, पूरी मशीन का मस्तिष्क है . यह तापमान और समय के इनपुट, सेटिंग और आउटपुट को संभालता है
प्रासंगिक भागों . यह 50, 000 पुन: उपयोग के लिए तापमान प्रोफाइल तक भी बचा सकता है .
एलईडी मुद्दों से संबंधित प्रश्न:
Q:मेरा मॉनिटर विद्युत रूप से चालू नहीं होता है?
A:आपके बिजली की आपूर्ति कार्ड . के साथ एक समस्या हो सकती है
Q:मेरा मॉनिटर चालू है, लेकिन एक छवि प्रदर्शित नहीं करता है?
A:सिस्टम बोर्ड में गलती . हो सकती है
Q:यदि मेरी एलईडी टीवी स्क्रीन में कोई समस्या है, तो क्या मुझे पूरी स्क्रीन को बदलने की आवश्यकता है?
A:नहीं, आपको केवल एक नए एलईडी . के साथ छोटे दोषपूर्ण मॉड्यूल को बदलने की आवश्यकता है
Q:मशीन की मरम्मत किस आकार की है?
A:अधिकतम आकार 450x430 मिमी है, और न्यूनतम आकार 20x20mm . है
कुछ एलईडी के लिए मरम्मत की प्रक्रिया:
1. FEIDA फीडिंग सिस्टम: वायवीय नियंत्रण का उपयोग एलईडी मोतियों के स्वचालित खिला के लिए किया जाता है, और एक प्राप्त ट्रे इसके बगल में स्थित है .
2. स्टेपिंग मोशन कंट्रोल सिस्टम: स्थिर, विश्वसनीय, सुरक्षित, और कुशल .} सिस्टम एक उच्च-परिशुद्धता डिजिटल वीडियो संरेखण प्रणाली को अपनाता है . पीसीबी पोजिशनिंग एक वी-आकार के खांचे का उपयोग करता है, और एक रैखिक स्लाइडिंग सीट {} { विभिन्न पीसीबी लेआउट और आकारों को समायोजित कर सकते हैं .
3. हटाने योग्य सार्वभौमिक स्थिरता: यह लचीली स्थिरता पीसीबी की रक्षा करती है, पीसीबी एज डिवाइसेस और पीसीबी विरूपण को नुकसान को रोकती है . यह विभिन्न प्रकार के एलईडी चिप्स की मरम्मत के अनुकूल है .}
4. मिश्र धातु एयर नोजल: विभिन्न प्रकार के मिश्र धातु एयर नोजल उपलब्ध हैं, और उन्हें घुमाया जा सकता है और 360 डिग्री तैनात किया जा सकता है, जिससे उन्हें स्थापित करना और प्रतिस्थापित करना आसान हो जाता है .}
5. स्वतंत्र तापमान ज़ोन: मशीन में तीन स्वतंत्र रूप से गर्म तापमान क्षेत्र होते हैं, जो एक साथ बहु-चरण तापमान नियंत्रण के कई सेटों को पूरा कर सकते हैं . यह विभिन्न तापमान क्षेत्रों में इष्टतम टोलिंग प्रभाव सुनिश्चित करता है . हीटिंग तापमान, समय, ढलान, ठंडा, और vakuum सभी को सेट कर सकते हैं।
6. तापमान नियंत्रण अनुभाग: ऊपरी और निचले तापमान ज़ोन 8 तापमान नियंत्रण चरणों के लिए अनुमति देते हैं, तापमान प्रोफाइल के लिए द्रव्यमान भंडारण के साथ . इन प्रोफाइलों को किसी भी समय अलग -अलग एलईडी मोतियों के लिए बुलाया जा सकता है . वक्र विश्लेषण, सेटिंग, और सुधार भी किया जा सकता है। प्रक्रिया, अधिक और भी और सटीक तापमान प्रदान करना . बढ़ जाता है
7. कूलिंग के लिए क्रॉस-फ्लो फैन: एक हाई-पावर क्रॉस-फ्लो फैन ने विरूपण को रोकने के लिए पीसीबी को जल्दी से ठंडा कर दिया . बढ़ते, सोल्डरिंग और डिसोल्डरिंग की प्रक्रिया को स्वचालित रूप से इष्टतम परिणामों के लिए नियंत्रित किया जाता है .}
