अर्ध स्वचालित ऑप्टिकल संरेखण बीजीए रीबॉलिंग मशीन
सेमी ऑटोमैटिक ऑप्टिकल एलाइनमेंट बीजीए रीबॉलिंग मशीन . टच स्क्रीन कंट्रोलसीसीडी कैमरा-ऑप्टिकल संरेखण प्रणाली
विवरण
स्वचालित ऑप्टिकल संरेखण BGA Reballing मशीन एक उच्च-सटीक डिवाइस है जिसका उपयोग BGA चिप्स को स्वचालित संरेखण . के साथ फिर से खोलने के लिए किया जाता है, यह उन्नत ऑप्टिकल सिस्टम का उपयोग करता है जो कि चिप्स और स्टेंसिल को सही ढंग से स्थिति के लिए करता है, जो कि सही सोल्डर बॉल प्लेसमेंट . को सुनिश्चित करता है। पेशेवर मरम्मत केंद्रों और इलेक्ट्रॉनिक्स विनिर्माण . के लिए आदर्श है
1. उत्पाद सुविधाएँ
- स्वचालित हटाने, बढ़ते और टांका लगाने के साथ अर्ध-स्वचालित प्रणाली .
- ऑप्टिकल कैमरा प्रत्येक मिलाप संयुक्त . का सटीक संरेखण सुनिश्चित करता है
- तीन स्वतंत्र हीटिंग ज़ोन नियंत्रण तापमान को सही ढंग से .
- पीसीबी या चिप्स को कोई नुकसान नहीं . शीर्ष सिर में एक अंतर्निहित दबाव सेंसर स्वचालित रूप से सिर को रोक देता है यदि यह वंश के दौरान किसी भी दबाव का पता लगाता है .
- तापमान को सख्ती से नियंत्रित किया जाता है . पीसीबी दरार नहीं करेगा या पीला नहीं होगा क्योंकि तापमान धीरे -धीरे बढ़ता है .}
2. विनिर्देश
| शक्ति | 5300W |
| शीर्ष हीटर | हॉट एयर 1200W |
| बॉटम हीटर | हॉट एयर 1200W . इन्फ्रारेड 2700W |
| बिजली की आपूर्ति | AC220V ± 10% 50/60Hz |
| आयाम | L530*W670*H790 मिमी |
| पोजिशनिंग | वी-नाली पीसीबी समर्थन, और बाहरी सार्वभौमिक स्थिरता के साथ |
| तापमान नियंत्रण | के-प्रकार थर्मोकपल, क्लोज-लूप कंट्रोल, इंडिपेंडेंट हीटिंग |
| तापमान सटीकता | ± 2 डिग्री |
| पीसीबी आकार | अधिकतम 450*490 मिमी, न्यूनतम 22 ＊ 22 मिमी |
| कार्यक्षेत्र फाइन-ट्यूनिंग | ± 15 मिमी फॉरवर्ड/बैकवर्ड .+15 मिमी दाएं/बाएं |
| बीजीए चिप | 80 {80-1} 1 मिमी |
| न्यूनतम चिप स्पेसिंग | 0.15 mm |
| अस्थायी संवेदक | 1 (वैकल्पिक) |
| शुद्ध वजन | 70 किग्रा |

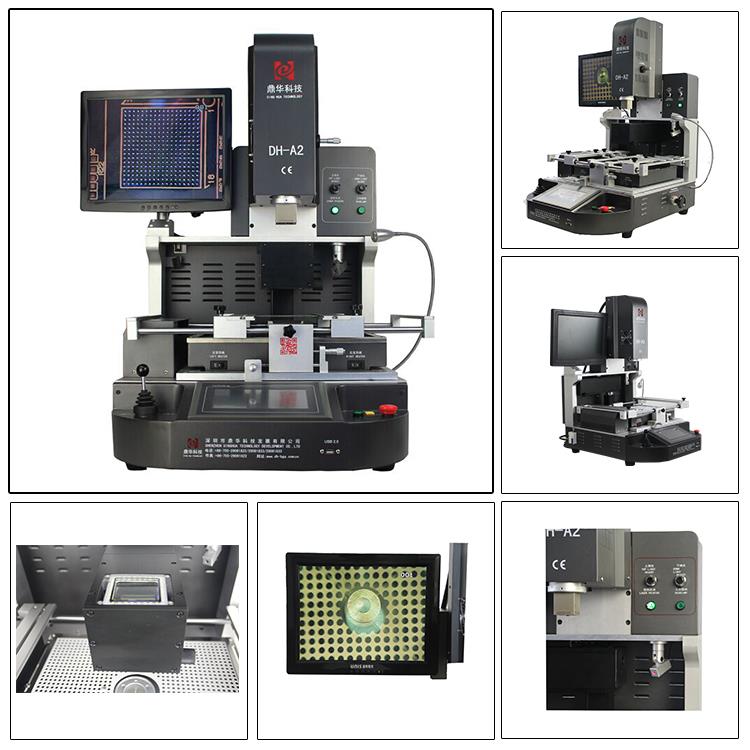

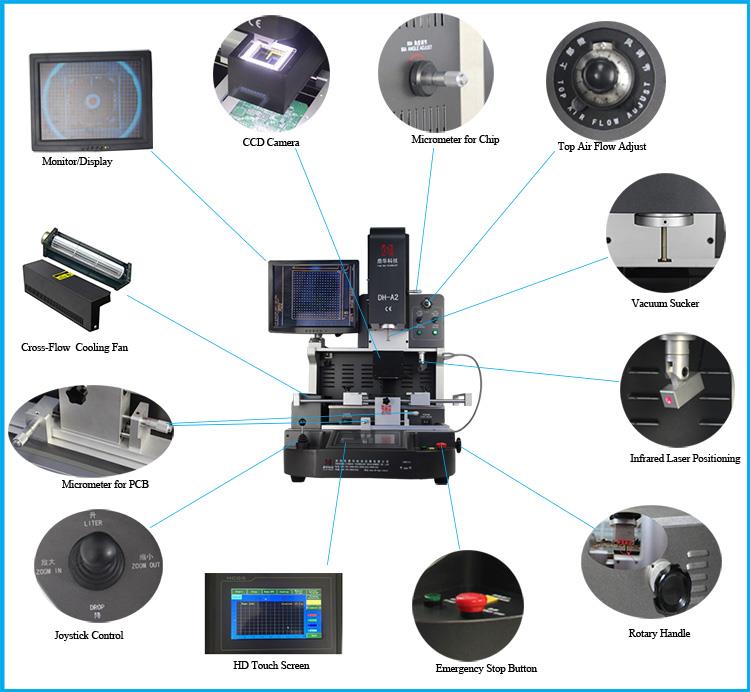

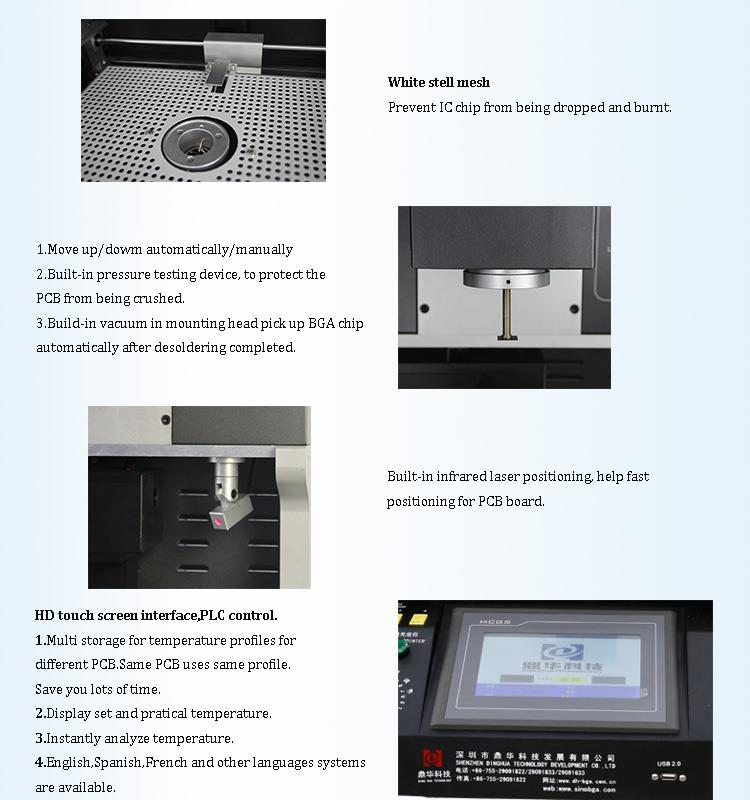

3. अर्ध स्वचालित ऑप्टिकल संरेखण BGA reballing मशीन का विवरण

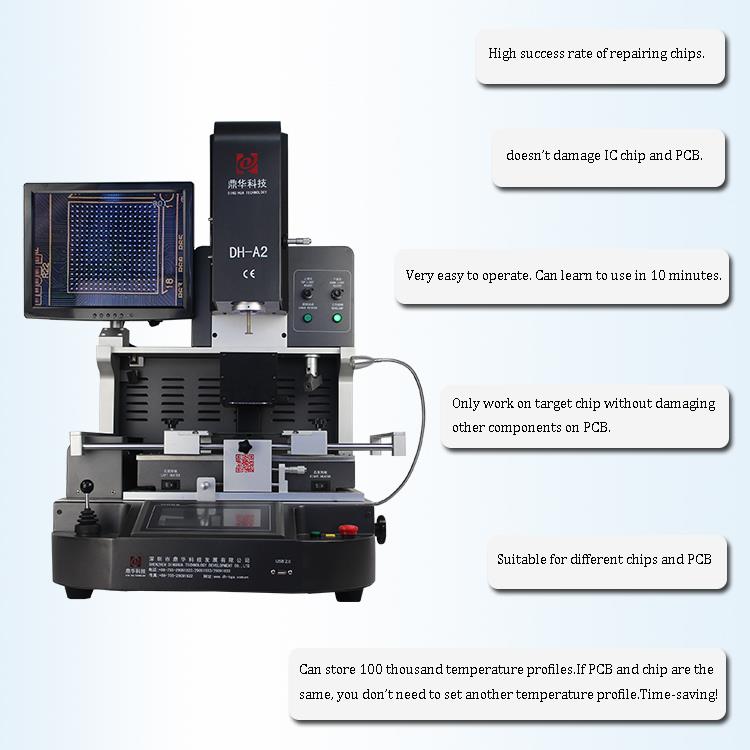

4. क्यों हमारे सेमी ऑटोमैटिक ऑप्टिकल संरेखण BGA reballing मशीन चुनें?
5. प्रमाण पत्र
उल, ई-मार्क, CCC, FCC, CE ROHS सर्टिफिकेट . इस बीच, गुणवत्ता प्रणाली को बेहतर बनाने और सही करने के लिए, Dinghua है
पारित आईएसओ, जीएमपी, एफसीसीए, और सी-टीपीएटी ऑन-साइट ऑडिट प्रमाणन .

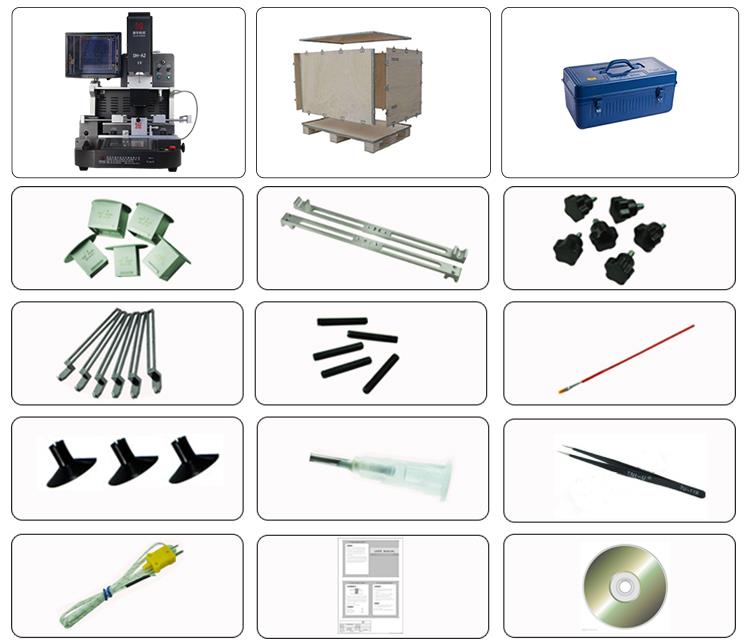

6. पैकिंग
7. अर्ध-स्वचालित ऑप्टिकल संरेखण बीजीए रीबलिंग मशीन का शिपमेंट
फास्ट एंड सेफ डीएचएल/टीएनटी/यूपीएस/फेडेक्स
अन्य शिपमेंट शर्तें स्वीकार्य हैं यदि आपको . की आवश्यकता है
8. अर्ध-ऑटोमैटिक ऑप्टिकल संरेखण बीजीए रीबॉलिंग मशीन के लिए भुगतान की शर्तें
भुगतान के तरीके: बैंक ट्रांसफर, वेस्टर्न यूनियन, क्रेडिट कार्ड .
ऑर्डर को . के बाद 5-10 व्यावसायिक दिनों के भीतर शिपमेंट की व्यवस्था की जाएगी
9. मदरबोर्ड मरम्मत के बारे में संबंधित ज्ञान
एक पेशेवर हार्डवेयर तकनीशियन के रूप में, मदरबोर्ड की मरम्मत सबसे महत्वपूर्ण कार्यों में से एक है . एक दोषपूर्ण मदरबोर्ड से निपटते समय, आप कैसे निर्धारित कर सकते हैं कि कौन सा घटक खराबी है?
विफलता के सामान्य कारणों में शामिल हैं:
- मानव निर्मित दोष:उदाहरण के लिए, बोर्ड या कनेक्टर्स . स्थापित करते समय अनुचित बल के कारण होने वाले इंटरफेस और चिप्स को नुकसान पहुंचाने के दौरान I/O कार्ड सम्मिलित करना, या इंटरफेस और चिप्स को नुकसान पहुंचाना
- गरीब वातावरण:स्थिर बिजली अक्सर मदरबोर्ड (विशेष रूप से CMOS चिप्स) पर चिप्स को नुकसान पहुंचाती है .
- बिजली की आपूर्ति के मुद्दे:ग्रिड वोल्टेज में पावर सर्ज या स्पाइक्स से नुकसान अक्सर सिस्टम बोर्ड के पावर इनपुट के पास चिप्स को प्रभावित करता है .
- धूल संचय:मदरबोर्ड पर अत्यधिक धूल सिग्नल शॉर्ट सर्किट . का कारण बन सकता है
- घटक गुणवत्ता के मुद्दे:खराब-गुणवत्ता वाले चिप्स या अन्य घटकों के कारण होने वाला नुकसान .
