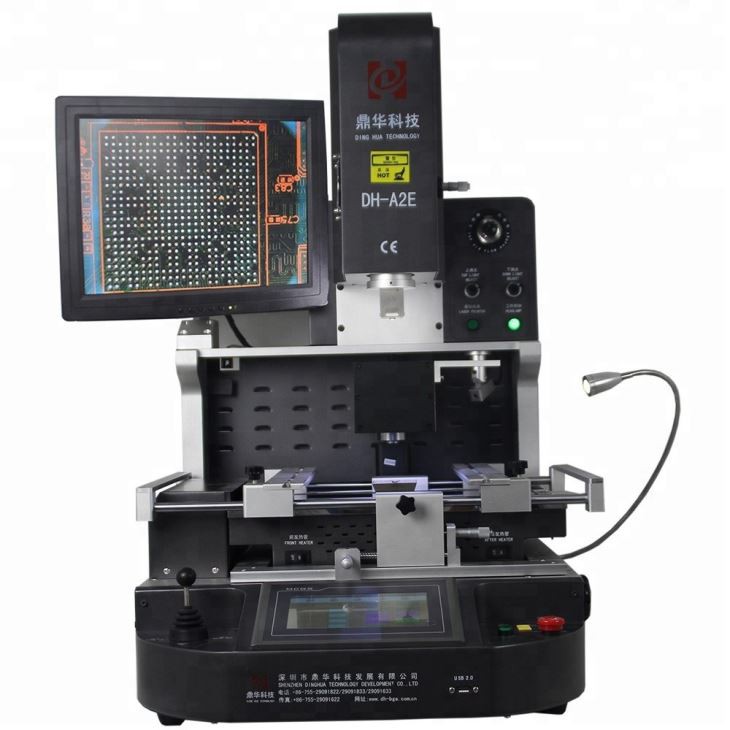

सेलफोन मरम्मत BGA सोल्डरिंग टेबल उपकरण
1. इन्फ्रारेड हीटिंग सिस्टम 2. तीन स्वतंत्र हीटर 3. शीर्ष हीटर और नोजल 2 इन 1 डिज़ाइन 4. हॉट एयर नोजल
विवरण
सेलफोन मरम्मत BGA सोल्डरिंग टेबल उपकरण
ऑपरेशन डेमो:
सेलफोन की मरम्मत BGA सोल्डरिंग टेबल उपकरण "सेलफोन की मरम्मत में BGA ({0}} BGA में BGA (बॉल ग्रिड सरणी) घटक के लिए उपयोग किए जाने वाले विशेष उपकरणों और वर्कस्टेशन को संदर्भित करता है।
बीजीए बॉल और टिन को उजागर करना
विशेष विवरण:
| 1 | कुल शक्ति | 5200w |
| 2 | 3 स्वतंत्र हीटर | टॉप हॉट एयर 1200W, लोअर हॉट एयर 1200W, बॉटम इन्फ्रारेड प्रीहीटिंग 2700W |
| 3 | वोल्टेज | AC220V ± 10% 50/60Hz |
| 4 | विद्युत भाग | 7 '' टच स्क्रीन + हाई प्रिसिजन इंटेलिजेंट टेम्प कंट्रोल मॉड्यूल + स्टेपर मोटर ड्राइवर + पीएलसी + एलसीडी डिस्प्ले + हाई रिज़ॉल्यूशन ऑप्टिकल सीसीडी सिस्टम + लेजर पोजिशनिंग |
| 5 | तापमान नियंत्रण | के-सेंसर क्लोज-लूप + पीआईडी ऑटोमैटिक टेम्प म्यूजेशन + टेम्प मॉड्यूल, Tem 2 डिग्री . के भीतर अस्थायी सटीकता |
| 6 | पीसीबी स्थिति | वी-नाली + सार्वभौमिक स्थिरता + चल पीसीबी शेल्फ |
| 7 | लागू पीसीबी आकार | अधिकतम 370x410 मिमी मिनट 22x22 मिमी |
| 8 | लागू बीजीए आकार | 2x2 मिमी ~ 80x80 मिमी |
| 9 | DIMENSIONS | 600x700x850 मिमी (l*w*h) |
| 10 | शुद्ध वजन | 70 किलोग्राम |
आवेदन:
विशेषता:
सेलफोन मरम्मत BGA सोल्डरिंग टेबल उपकरणBGA, QFP, और अन्य घटकों . के विभिन्न आकारों के साथ काम करने के लिए डिज़ाइन किया गया है, इसमें "स्प्लिट विजन" और एक सटीक पोजिशनिंग सोल्डरिंग सिस्टम नामक एक उन्नत ऑप्टिकल सिस्टम है, जो आपको आसानी से और सुरक्षित रूप से किसी भी घटक को बदलने की अनुमति देता है . बिल्ट-इन एलसीडी मॉनिटर को सोल्डरिंग स्थिति के सटीक समायोजन {{3 {
पैकिंग सूची :
सामग्री: मजबूत लकड़ी के मामले+लकड़ी के बार+प्रूफ पर्ल कॉटन फिल्म के साथ
- 1pc सेलफोन की मरम्मत BGA सोल्डरिंग टेबल उपकरण
- 1pc ब्रश पेन
- 1pc अनुदेश मैनुअल
- 1pc सीडी वीडियो
- 3pcs शीर्ष नलिका
- 2pcs नीचे नोजल
- 6pcs यूनिवर्सल फिक्स्चर
- 6pcs ने शिकंजा गाया
- 4pcs समर्थन पेंच
- चूसने वाला आकार: 2,4,8,10,11 मिमी में व्यास
- इनर हेक्सागोन स्पैनर: एम 2/3/4
- आयाम: 81*76*85 सेमी
- सकल वजन: 115 किग्रा
विशिष्टता:
|
कुल शक्ति |
5200W |
|
शीर्ष हीटर |
1200W |
|
बॉटम हीटर |
2 1200W, 3RD IR हीटर 2700W |
|
वोल्टेज |
AC220V/110V ％ 10 ％ 50Hz |
|
भरी व्यवस्था |
चिप के लिए ऑटो फीडिंग सिस्टम |
|
ऑपरेशन मोड |
दो मोड: मैनुअल और स्वचालित, मुफ्त चुनें! एचडी टच स्क्रीन, इंटेलिजेंट ह्यूमन-मशीन, डिजिटल सिस्टम सेटिंग . |
|
तापमान प्रोफ़ाइल भंडारण |
50, 000 समूह (समूहों की अन-सीमित संख्या) |
|

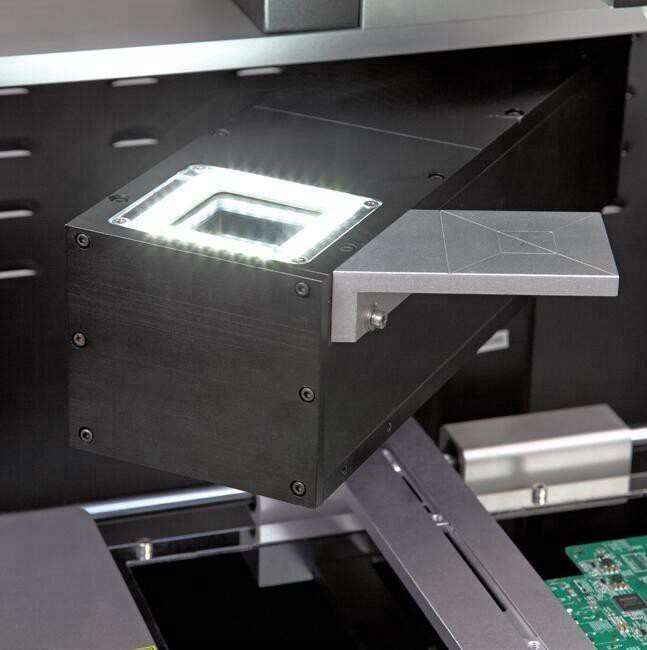

ऑप्टिकल सीसीडी कैमरा लेंस |
BGA चिप को लेने और रखने के लिए स्वचालित स्ट्रेचिंग और फोल्डिंग |
|
कैमरा आवर्धन |
1.8 मिलियन पिक्सल |
|
कार्यक्षेत्र फाइन-ट्यूनिंग: |
± 15 मिमी आगे/पिछड़े, ± 15 मिमी दाएं/बाएं |
|
प्लेसमेंट सटीकता: |
± 0.015 मिमी |
|
बीजीए स्थिति |
लेजर पोजिशनिंग, पीसीबी और बीजीए की तेज और सटीक स्थिति |
|
पीसीबी स्थिति |
इंटेलिजेंट पोजिशनिंग, पीसीबी को एक्स, वाई दिशा में समायोजित किया जा सकता है "5 अंक समर्थन" + वी-ग्रूव पीसीबी ब्रैकेट + यूनिवर्सल फिक्स्चर . |
|
प्रकाश |
ताइवान एलईडी वर्किंग लाइट, किसी भी कोण समायोज्य |
|
तापमान नियंत्रण |
के सेंसर, क्लोज लूप, पीएलसी कंट्रोल |
|
अस्थायी सटीकता |
± 2 डिग्री |
|
पीसीबी आकार |
अधिकतम 450 × 400 मिमी मिनट 22 × 22 मिमी |
|
बीजीए चिप |
1x 1 - 80 x80 मिमी |
|
न्यूनतम चिप स्पेसिंग |
0.015 मिमी |
|
बाह्य स्वभाव संवेदक |
1PC |
|
DIMENSIONS |
L740 × W630 × H710 मिमी |
|
शुद्ध वजन |
70 किग्रा |
