हॉट एयर बीजीए री-वर्क स्टेशन मरम्मत

                                                                                  मैकबुक सीपीयू रिपेयरिंग टूल किट DH-A2E

हॉट एयर बीजीए रीवर्क स्टेशन उपकरण का एक टुकड़ा है जिसका उपयोग मुद्रित पर बॉल ग्रिड ऐरे (बीजीए) घटकों की मरम्मत के लिए किया जाता है

सर्किट बोर्ड (पीसीबी)। स्टेशन में एक हीटिंग तत्व होता है जो मौजूदा सोल्डर को पिघलाने के लिए गर्म हवा का उपयोग करता है

BGA घटक, जिससे पीसीबी से निकालना आसान हो जाता है। हॉट एयर बीजीए रीवर्क स्टेशन का उपयोग भी किया जा सकता है

हीटिंग तत्व का उपयोग करके सोल्डर को फिर से प्रवाहित करके पीसीबी पर एक नया बीजीए घटक।

विशेष विवरण:

1	कुल शक्ति	5200w
2	3 स्वतंत्र हीटर	शीर्ष गर्म हवा 1200W, निचली गर्म हवा 1200W, निचला इन्फ्रारेड प्रीहीटिंग 2700W
3	वोल्टेज	AC220V% c2% b110% 50/60 हर्ट्ज
4	बिजली के हिस्से	7'' टच स्क्रीन + उच्च परिशुद्धता बुद्धिमान तापमान नियंत्रण मॉड्यूल + स्टेपर मोटर ड्राइवर + पीएलसी + एलसीडी डिस्प्ले + उच्च रिज़ॉल्यूशन ऑप्टिकल सीसीडी सिस्टम + लेजर पोजिशनिंग
5	तापमान नियंत्रण	के-सेंसर बंद-लूप + पीआईडी ​​स्वचालित अस्थायी मुआवजा + अस्थायी मॉड्यूल, ±2 डिग्री के भीतर अस्थायी सटीकता।
6	पीसीबी पोजीशनिंग	वी-ग्रूव + यूनिवर्सल फिक्सचर + मूवेबल पीसीबी शेल्फ
7	लागू पीसीबी आकार	अधिकतम 370x410 मिमी न्यूनतम 22x22 मिमी
8	लागू BGA आकार	2x2मिमी~80x80मिमी
9	DIMENSIONS	600x700x850 मिमी (एल*डब्ल्यू*एच)
10	शुद्ध वजन	70 कि.ग्रा



अनुप्रयोग:

हॉट एयर बीजीए रीवर्क स्टेशन का उपयोग करके बीजीए घटक की मरम्मत की प्रक्रिया में कई चरण शामिल हैं। पहला,

बीजीए घटक पर मौजूदा सोल्डर को गर्म हवा का उपयोग करके पिघलाया जाता है, जिससे घटक को हटाया जा सकता है

पीसीबी. फिर बचे हुए सोल्डर या मलबे को हटाने के लिए बीजीए घटक के आसपास के क्षेत्र को साफ किया जाता है।

एक बार क्षेत्र साफ हो जाने पर, पीसीबी पर एक नया बीजीए घटक रखा जाता है, और गर्म हवा का उपयोग करके सोल्डर को फिर से प्रवाहित किया जाता है

बीजीए रीवर्क स्टेशन। यह सुनिश्चित करने के लिए हीटिंग तत्व का तापमान और वायु प्रवाह सावधानीपूर्वक समायोजित किया जाता है

सोल्डर को समान रूप से पिघलाया जाता है और बीजीए घटक पीसीबी से मजबूती से जुड़ा होता है।

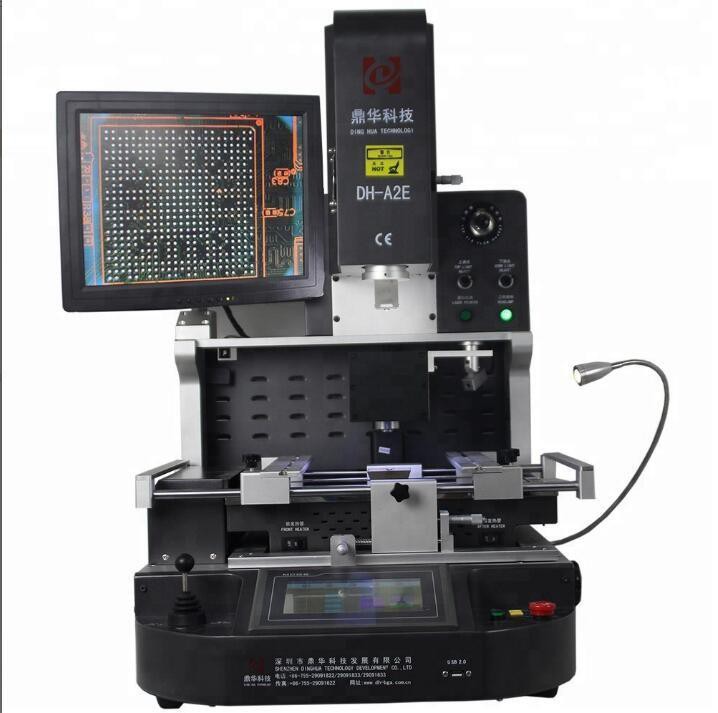

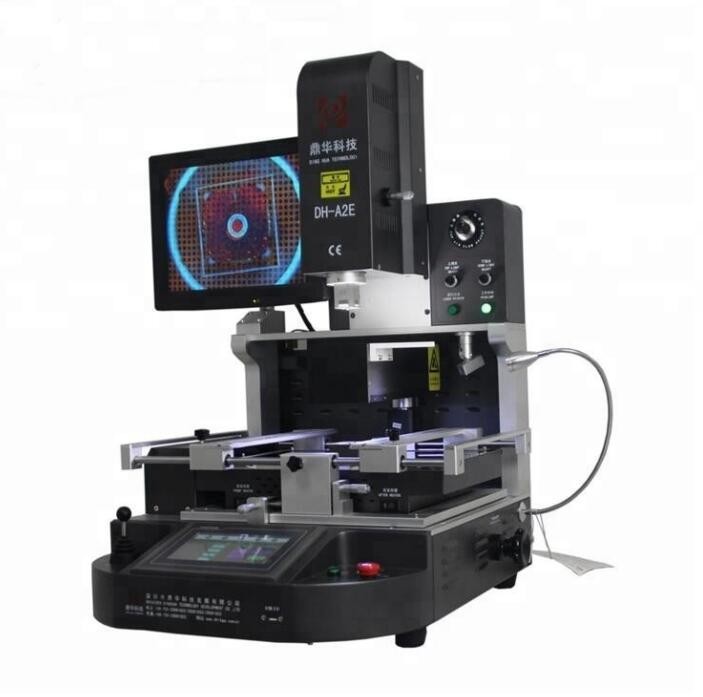

पूरी तरह से स्वचालित सोल्डरिंग रोबोट सिस्टम DH-A2E

DH-A2E को उपयोगकर्ता के अनुकूल टचस्क्रीन के माध्यम से नियंत्रित किया जाता है। इसके एर्गोनॉमिक रूप से डिज़ाइन किए गए इंस्ट्रूमेंट पैनल में शामिल हैं

कैमरा ज़ूम दोनों के लिए जॉयस्टिक नियंत्रण और, जब सिस्टम मैनुअल मोड में हो, तो ऊपरी हीटर का ऊर्ध्वाधर नियंत्रण

और प्लेसमेंट प्रमुख.

डायल समायोजन नियंत्रण घटक और पीसीबी प्रकाश व्यवस्था के साथ-साथ ऊपरी हीटर से वायु प्रवाह, का सटीक नियंत्रण

जो रिफ्लो के दौरान छोटे चिप्स के स्थानांतरण को रोक सकता है।

रीवर्क स्टेशन के पैनल में एक अंतर्निर्मित के-प्रकार थर्मोकपल इनपुट और सोल्डर निर्यात करने के लिए एक यूएसबी पोर्ट भी शामिल है

फ़्लैश ड्राइव पर तापमान प्रोफ़ाइल।

कुल मिलाकर, हॉट एयर बीजीए रीवर्क स्टेशन जटिल इलेक्ट्रॉनिक उपकरणों की मरम्मत के लिए एक मूल्यवान उपकरण है और विस्तार में मदद कर सकता है

पूरे उपकरण को त्यागने के बजाय दोषपूर्ण घटकों को बदलने की अनुमति देकर महंगे उपकरण का जीवनकाल।

पैकिंग सूची :

सामग्री: मजबूत लकड़ी का केस+लकड़ी की सलाखें+फिल्म के साथ प्रूफ मोती कॉटन

1 पीसी मैकबुक सीपीयू रिपेयरिंग टूल किट

1 पीसी ब्रश पेन

1 पीसी अनुदेश मैनुअल

1 पीसी सीडी वीडियो

3 पीसी शीर्ष नोजल

2 पीस बॉटम नोज़ल

6 पीस यूनिवर्सल फिक्स्चर

6 पीस फिक्स्ड स्क्रू

4 पीस सपोर्ट स्क्रू

सकर का आकार: व्यास 2,4,8,10,11 मिमी

भीतरी षट्भुज स्पैनर: M2/3/4

आयाम:81*76*85 सेमी

सकल वजन: 115 किग्रा
