श्रीमती स्वचालित सोल्डरिंग मशीन
एसएमटी स्वचालित सोल्डरिंग मशीन प्रौद्योगिकी का एक टुकड़ा है जो इलेक्ट्रॉनिक्स विनिर्माण के क्षेत्र में क्रांति ला रही है। अपनी सटीक, स्वचालित सोल्डरिंग क्षमताओं से दुनिया भर में उत्पादन प्रक्रियाओं की गुणवत्ता और दक्षता में सुधार करने में मदद मिल सकती है।
विवरण

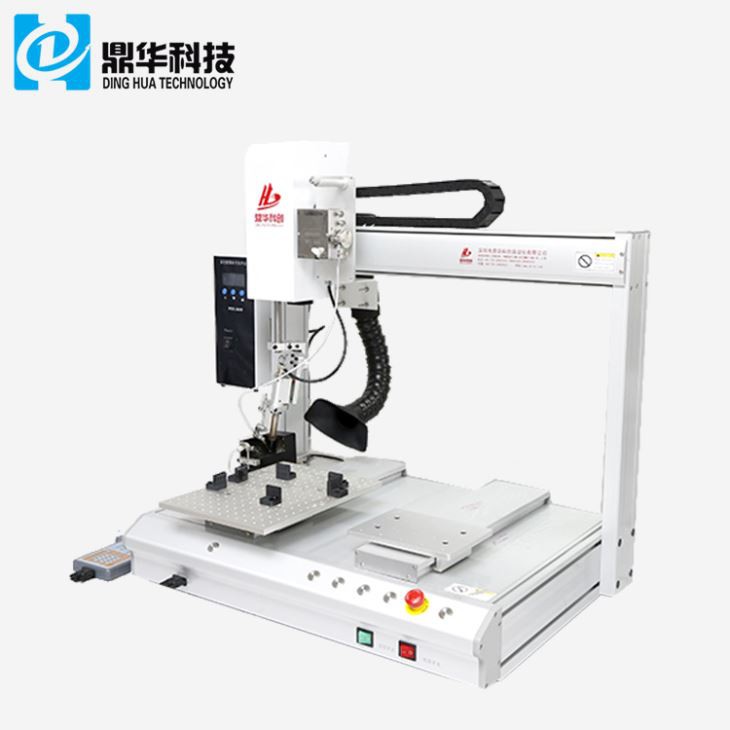

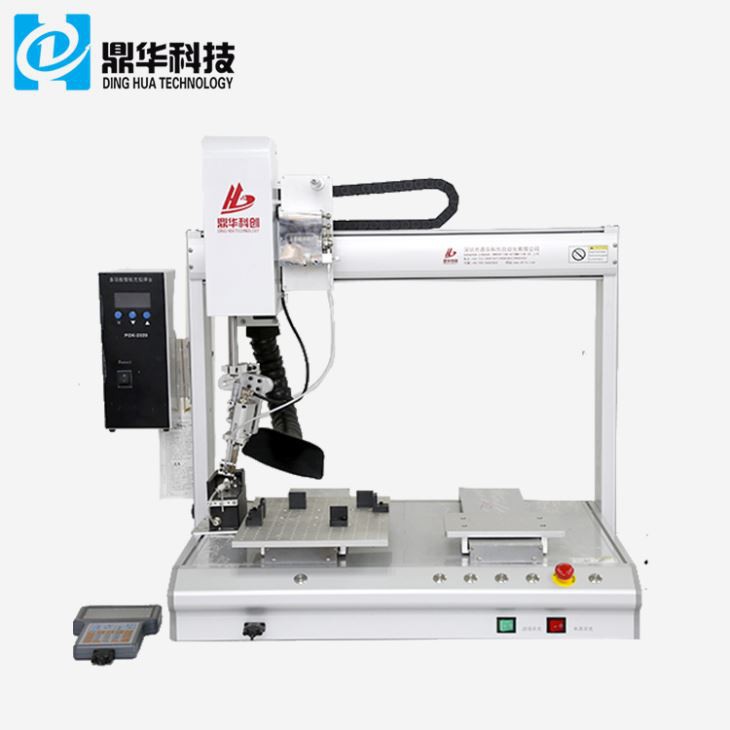

मशीन में घटकों के लिए सिंगल-हेड और डबल-टेबल सोल्डरिंग की सुविधा है
एसएमटी स्वचालित सोल्डरिंग मशीन का सबसे बड़ा लाभ यह है कि यह मानव की कई परेशानियों को खत्म कर देती है
त्रुटियाँ जो घटकों को हाथ से टांका लगाने पर हो सकती हैं। इससे उच्च स्तर की स्थिरता प्राप्त होती है
सटीकता, जो बेहतर उत्पाद गुणवत्ता और कम दोषों में तब्दील होती है।
1.पैरामीटर
| नमूना | डीएच-एचएक्स5331 | डीएच-एचएक्स5441 | |
| अक्ष संख्या | 5 अक्ष तुल्यकालिक | ||
| प्रसंस्करण दायरा |
एक्स अक्ष | 500 मिमी | 500 मिमी |
| Y1 अक्ष | 300 मिमी | 400 मिमी | |
| Y2 अक्ष | 300 मिमी | 400 मिमी | |
| Z अक्ष | 100 मिमी | 100 मिमी | |
| आर अक्ष | ±360 डिग्री | ±360 डिग्री | |
| अधिकतम वहन क्षमता | 10 किग्रा | ||
| अधिकतम रफ़्तार |
XY अक्ष | 800मिमी/सेकंड. | |
| Z अक्ष | 450मिमी/सेकंड. | ||
| आर अक्ष | 360 डिग्री/सेकंड. | ||
| दोहराया गया परिशुद्धता |
एक्स, वाई अक्ष | ±0.02मिमी | |
| Z अक्ष | ±0.02मिमी | ||
| आर अक्ष | ±0.02 डिग्री | ||
| अधिकतम उत्पाद का आकार | 280*250un(XY) | 280*350mn(एक्स,वाई) | |
| संग्रहीत कार्यक्रम | 999 प्रोफाइल | ||
| ड्राइव सिस्टम | संवृत पाश | ||
| नियंत्रण प्रणाली | गतिशील नियंत्रण प्रणाली | ||
| तापमान की रेंज | 40-450 डिग्री | ||
| तापमान परिशुद्धता | ±2 डिग्री | ||
| हीटिंग हेड अलार्म रेंज | 2-99 डिग्री | ||
| खिला | सिंगल टिन फीडिंग सिस्टम | ||
| तापन शक्ति | 200w | ||
| टिन फीडिंग गति | 0-50मिमी/सेकेंड | ||
| टिन व्यास | Φ0.3-Φ1.2(मानक) | ||
| एलार्म | टिन टूटा हुआ, टिन अवरुद्ध, हीटर अलार्म | ||
| आयाम | L880*W600*H830m | L880*W700*H830mm | |
| इनपुट | AC220V±10% 50/60Hz 450VA | ||
| वायुदाब | 0.4-0.8एमपीए | ||
| नमी | 20-95% | ||
| कार्य तापमान | -10-45 डिग्री | ||
2. स्वचालित सोल्डरिंग मशीन का विवरण

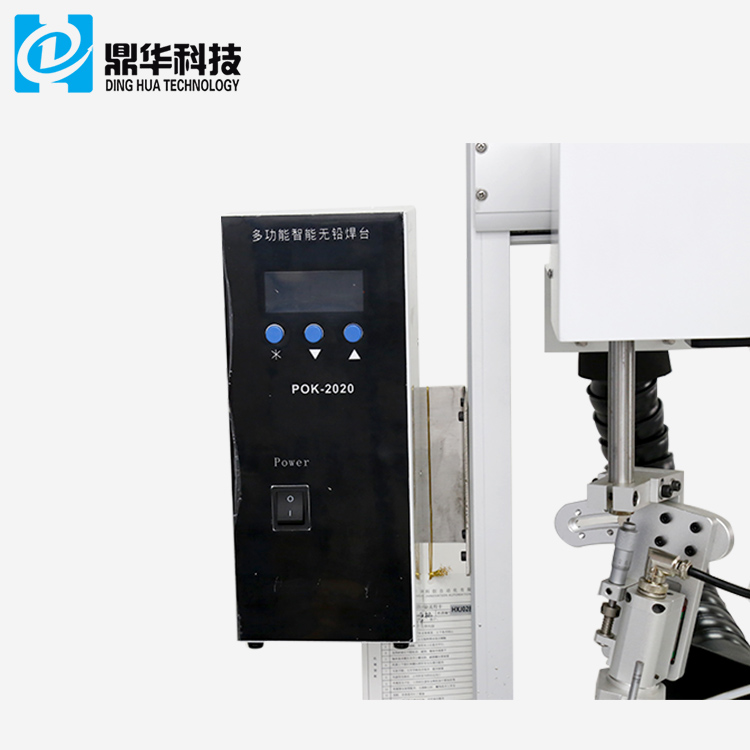

1. अलग-अलग सोल्डर के अनुसार तापमान सेट करना बहुत आसान है, सटीक रूप से तापमान को नियंत्रित करें
होलसोल्डरिंग के दौरान.

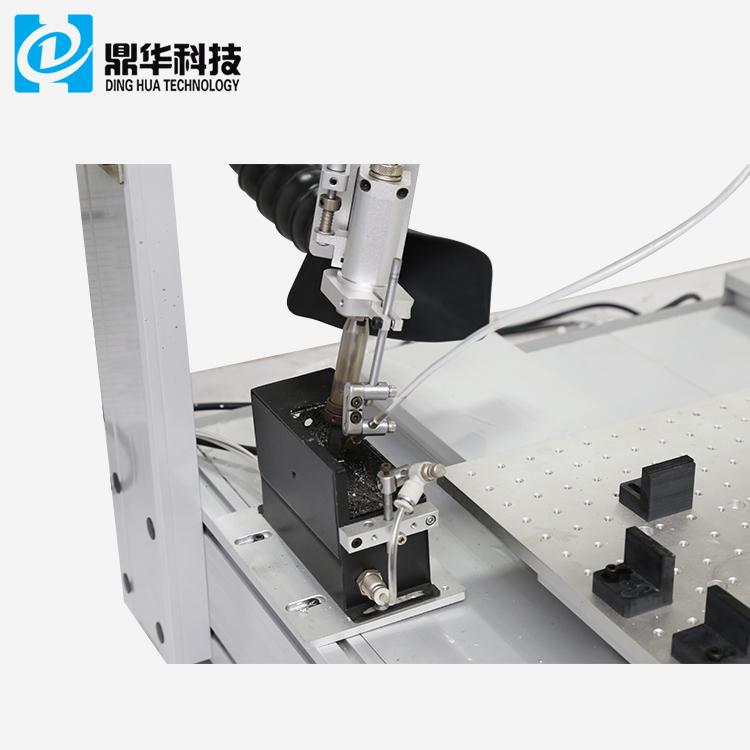

2. ऑटो टिप क्लीन, सोल्डरिंग उत्पादों के अनुसार अंतराल और आवृत्ति को लचीले ढंग से सेट किया जा सकता है।
3. आसान और तेज़ संचालन के लिए मशीन के सामने अक्सर उपयोग किए जाने वाले फ़ंक्शन के बटन दबाएं।
3.अक्सर पूछे जाने वाले प्रश्न
यह एक उपकरण है जिसका उपयोग इलेक्ट्रॉनिक विनिर्माण में मुद्रित सर्किट बोर्ड पर इलेक्ट्रॉनिक घटकों में स्वचालित रूप से सोल्डर लगाने के लिए किया जाता है।
यह इलेक्ट्रॉनिक घटकों की सुसंगत, सटीक और कुशल सोल्डरिंग प्रदान करता है, जिससे उत्पाद की गुणवत्ता में सुधार होता है, उत्पादन की गति में वृद्धि होती है और श्रम लागत में कमी आती है।
सरफेस माउंट डिवाइस (एसएमडी), थ्रू-होल घटकों और तार कनेक्शन सहित विभिन्न प्रकार के घटकों को सोल्डर कर सकता है।
मशीन एक स्टेंसिल या डिस्पेंसर का उपयोग करके घटक पर सटीक मात्रा में सोल्डर पेस्ट या फ्लक्स लागू करती है, और फिर घटक को मुद्रित सर्किट बोर्ड पर रखा जाता है। फिर मशीन सोल्डर पर गर्मी लगाती है, उसे पिघलाती है और घटक को बोर्ड से जोड़ देती है।
हां, सहज ज्ञान युक्त इंटरफेस और सरल प्रक्रिया नियंत्रण के साथ।
6. क्या एक एसएमटी स्वचालित सोल्डरिंग मशीन को विशिष्ट विनिर्माण आवश्यकताओं के लिए अनुकूलित किया जा सकता है?
हां, कई एसएमटी स्वचालित सोल्डरिंग मशीनों को घटक प्रकार और उत्पादन मात्रा सहित विशिष्ट विनिर्माण आवश्यकताओं के अनुरूप अनुकूलित किया जा सकता है।
7.क्या एसएमटी स्वचालित सोल्डरिंग मशीन के लिए रखरखाव आवश्यक है?
हां, किसी भी मशीन की तरह, इष्टतम प्रदर्शन और दीर्घायु सुनिश्चित करने के लिए नियमित रखरखाव की आवश्यकता होती है। आमतौर पर, नियमित रखरखाव में सफाई, अंशांकन और खराब हो चुके घटकों को बदलना शामिल होता है।
8. क्या एसएमटी स्वचालित सोल्डरिंग मशीनों के विभिन्न आकार उपलब्ध हैं?
हाँ, विभिन्न प्रकार के आकार उपलब्ध हैं, छोटे बेंचटॉप मॉडल से लेकर उच्च मात्रा में उत्पादन के लिए बड़े पूर्णतः स्वचालित सिस्टम तक।
9. क्या एसएमटी स्वचालित सोल्डरिंग मशीन का उपयोग इलेक्ट्रॉनिक्स के अलावा अन्य प्रकार की सोल्डरिंग के लिए किया जा सकता है?
जबकि एसएमटी स्वचालित सोल्डरिंग मशीनें मुख्य रूप से इलेक्ट्रॉनिक्स विनिर्माण के लिए डिज़ाइन की गई हैं, कुछ मॉडल ऐसा कर सकते हैं
अन्य प्रकार के सोल्डरिंग अनुप्रयोगों के लिए अनुकूलित किया जा सकता है।
10. क्या एसएमटी स्वचालित सोल्डरिंग मशीन को संचालित करने के लिए विशेष प्रशिक्षण होना आवश्यक है?
हालाँकि कुछ बुनियादी प्रशिक्षण आवश्यक हैं, अधिकांश को उपयोग में आसान बनाने के लिए डिज़ाइन किया गया हैथोड़े विशेष ज्ञान की आवश्यकता है। निर्माता अक्सर उपयोगकर्ताओं को यह सीखने में मदद करने के लिए प्रशिक्षण और सहायता प्रदान करते हैंमशीनों को प्रभावी ढंग से संचालित करें।
