स्वचालित ऑप्टिकल बीजीए रीबॉलिंग स्टेशन
स्वचालित ऑप्टिकल बीजी रीबॉलिंग स्टेशन मशीन DH-A2E ऑटो चिप फीडर, डिस्प्ले स्क्रीन (15 इंच, 1080P), पैनासोनिक से आयातित ऑटो ऑप्टिकल सीसीडी संरेखण प्रणाली और ग्लास-शील्ड द्वारा कवर कार्बन फाइबर हीटिंग ट्यूब के साथ एक पूर्ण स्वचालित बीजीए रीवर्क स्टेशन है। आदि व्यक्तिगत के लिए प्रयुक्त ...
विवरण
स्वचालित ऑप्टिकल बीजीए रीबॉलिंग स्टेशन
मशीन DH-A2E ऑटो चिप फीडर के साथ एक पूर्ण स्वचालित बीजीए रीवर्क स्टेशन है,
डिस्प्ले स्क्रीन (15 इंच, 1080 पी), ऑटो ऑप्टिकल सीसीडी संरेखण प्रणाली से आयातित
पैनासोनिक, और कार्बन फाइबर हीटिंग ट्यूब ग्लास-शील्ड, आदि द्वारा कवर किया जाता है।
ओनल रिपेयरिंग, मूनिशन फैक्ट्री या यूनिवर्सिटी लेबोरेटरी और अन्य विभाग।
के उत्पाद पैरामीटरस्वचालित ऑप्टिकल बीजीए रीबॉलिंग स्टेशन
कुल शक्ति | 5200W |
शीर्ष हीटर | 1200W |
निचला हीटर | दूसरा 1200W, तीसरा IR हीटर 2700W |
शक्ति | AC110~240V±10%50/60Hz |
चिप के लिए ऑटो फीडिंग सिस्टम | |
ऑपरेशन मोड | दो मोड: मैनुअल और स्वचालित, मुफ्त चुनें! एचडी टच स्क्रीन, बुद्धिमान मैन-मशीन, डिजिटल सिस्टम सेटिंग। |
तापमान प्रोफ़ाइल भंडारण | 50000 समूह |
ऑप्टिकल सीसीडी कैमरा लेंस चिप फीडर | BGA चिप को लेने और बदलने के लिए स्वचालित स्ट्रेचिंग और फोल्डिंग, पीएलसी नियंत्रण |
कैमरा आवर्धन | 10x - 220x |
कार्यक्षेत्र ठीक-ट्यूनिंग: | ± 15 मिमी आगे / पीछे, ± 15 मिमी दाएँ / बाएँ |
शीर्ष माइक्रोमीटर | अधिकतम 60 डिग्री |
प्लेसमेंट सटीकता: | ±0.01मिमी |
बीजीए पोजिशनिंग | लेजर पोजीशनिंग, पीसीबी और बीजीए की तेज और सटीक स्थिति |
पीसीबी की स्थिति | इंटेलिजेंट पोजिशनिंग, पीसीबी को एक्स, वाई दिशा में समायोजित किया जा सकता है "5 पॉइंट सपोर्ट" प्लस वी-ग्रूव पीसीबी ब्रैकेट प्लस यूनिवर्सल फिक्स्चर। |
प्रकाश | ताइवान एलईडी काम कर रहे प्रकाश, 5W, किसी भी कोण समायोज्य |
तापमान नियंत्रण | के सेंसर, क्लोज लूप |
अस्थायी सटीकता | ± 1 डिग्री |
पीसीबी आकार | अधिकतम 450×400 मिमी न्यूनतम 22×22 मिमी |
बीजीए चिप | 2x2 - 80x80 मिमी |
न्यूनतम चिप रिक्ति | 0.1 मिमी |
बाहरी तापमान संवेदक | 1 पीसी |
DIMENSIONS | L600×W700×H850 मिमी |
शुद्ध वजन | 70 किग्रा |
स्वचालित ऑप्टिकल बीजीए रीबॉलिंग स्टेशन के लिए उत्पाद विवरण

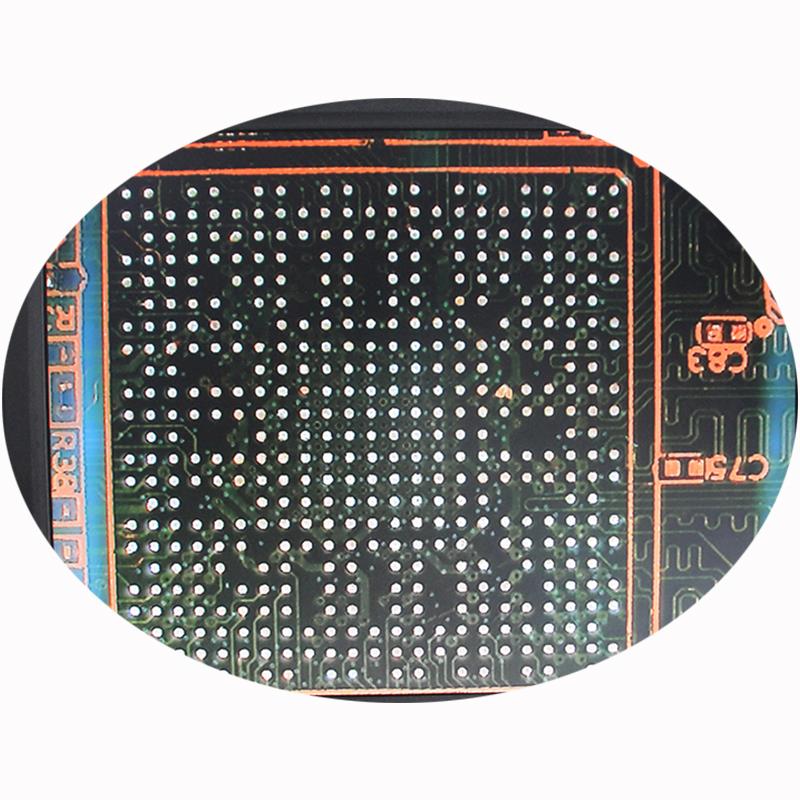

डिस्प्ले स्क्रीन, 15 इंच, 1080P, ज़ूम इन/आउट 10x~220x, चिप के नीचे या चालू सभी बिंदु
पीसीबी स्पष्ट रूप से देखा जा सकता है, स्पष्ट रूप से इमेजिंग, स्वचालित रूप से ध्यान केंद्रित करता है।

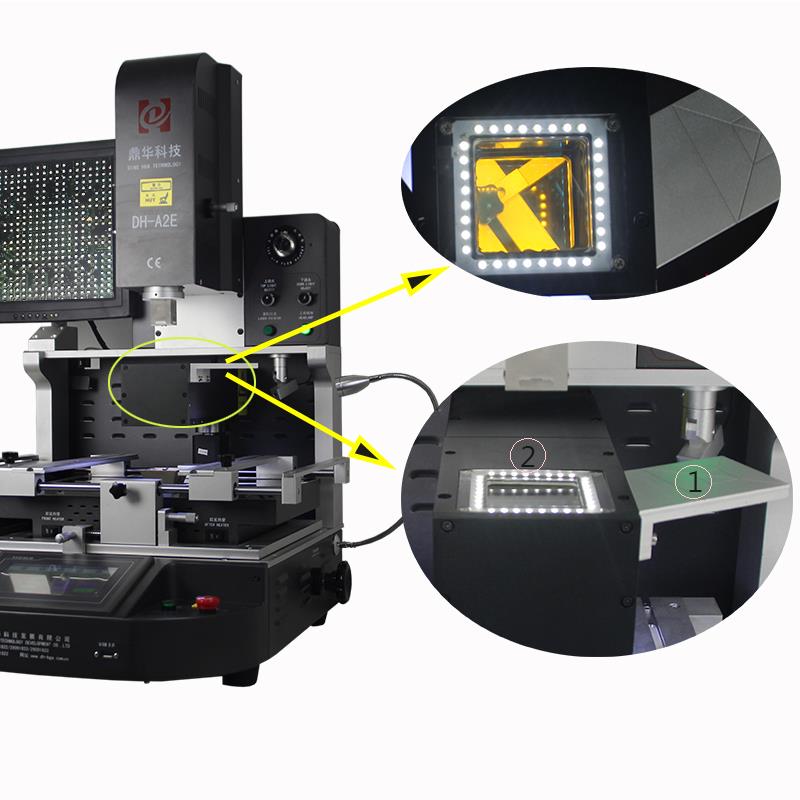

स्वचालित रूप से ऑप्टिकल सीसीडी और एक चिप फीडर
यह एक उच्च-रिज़ॉल्यूशन ऑप्टिकल सीसीडी है जिसका उपयोग पीसीबीए और एक चिप के लिए किया जाता है।
"1" एक स्वचालित चिप फीडर है जिसे चिप पर 80 * 80 मिमी तक के आकार के साथ रखा जा सकता है;
"2" एक ऑप्टिकल सीसीडी है जिसमें एक पीसीबी बनाम एक मॉनीटर स्क्रीन पर गठबंधन चिप के लिए एक विभाजित दृष्टि है।
वे दोनों स्वचालित रूप से संरेखित करने, उठाए जाने और प्रतिस्थापित करने आदि के लिए एक साथ चल रहे हैं

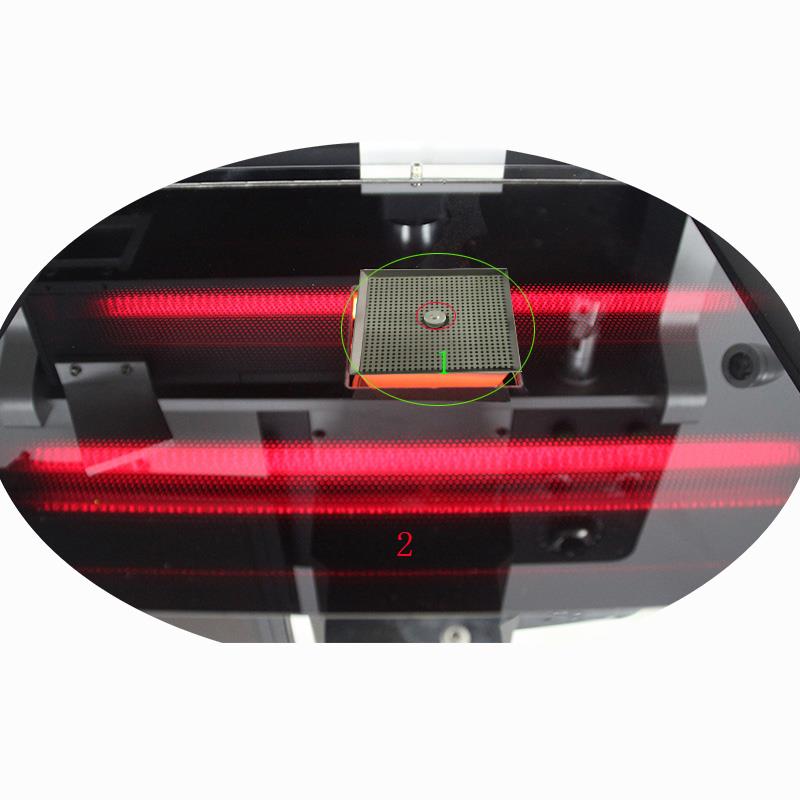

कम गर्म हवा और IR
"1" निचला गर्म हवा का हीटिंग नोजल है, जिसे 2 * 2 ~ 80 * 80 मिमी से भी अनुकूलित किया जा सकता है
हालांकि, 100 * 100 मिमी तक, टाइटेनियम मिश्र धातु से बना, जंग नहीं लगेगा, और चुंबकीय पे-
डेस्टल, बस और आसानी से स्थापित किया जा सकता है। के केंद्र में एक छोटा पेंच-आकार भी है
वह नोजल, यह गर्म होने पर बड़े आकार के मदरबोर्ड को ब्रैकेट कर सकता है।
"2" निचला IR प्रीहीटिंग ज़ोन है, और एक विशेष ग्लास कवरिंग द्वारा संरक्षित है, ये कार्ब-
अंदर स्थापित कोर हीटिंग ट्यूबों पर, जो कीट बनाने के लिए गर्मी ऊर्जा भी जारी कर सकता है-
सबसे अच्छी तरह से संरक्षित किया जाना चाहिए।
गर्म हवा का ताप
हॉट एयर हीटर, एयर-फ्लो बनाने के लिए अपर और बॉटम हीटर सोल्डर बॉल को पिघला देते हैं
मदरबोर्ड पर किसी चिप को टांका लगाना या हटाना।
आयातित सामग्रियों से बना है जो हवा के प्रवाह और स्थायी गर्मी के साथ इसका उपयोग करते हैं
जीवन 10 वर्ष से अधिक है।

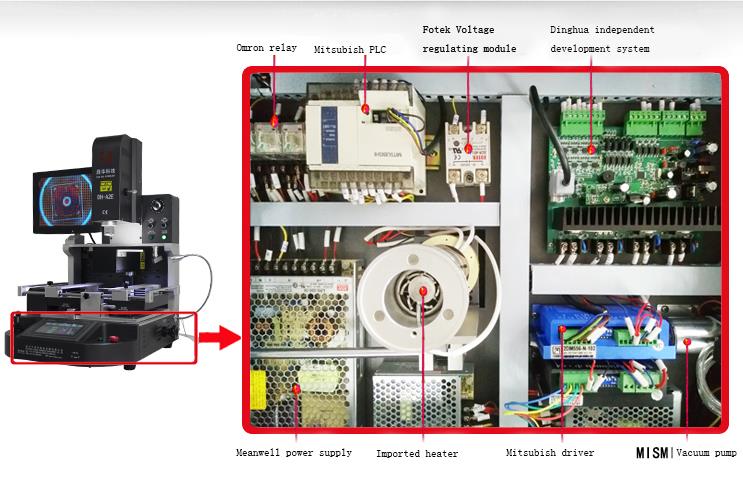

हमारे स्पेयर पार्ट्स प्रसिद्ध कंपनियों द्वारा आपूर्ति की जाती हैं
जैसे, ओमरॉन रिले, मित्सुबिश पीएलसी, मीनवेल पावर सप्लाई इत्यादि।
पैकिंग और वितरण:
बीजीए रीववर्क स्टेशन के लिए मजबूत प्लाईवुड बॉक्स के साथ पैक किया गया।
डीएचएल, फेडेक्स, टीएनटी और एसएफ द्वारा वितरित, लेकिन यह भी, रेलवे, समुद्र या वायु शिपिंग,
मात्रा और ग्राहकों की आवश्यकता के आधार पर।
