इन्फ्रारेड एसएमटी सोल्डरिंग सिस्टम डीएच-ए 2
1. HD CCD ऑप्टिकल संरेखण प्रणाली के लिए स्थिति {2. आपातकालीन सुरक्षा के साथ बेहतर सुरक्षा समारोह 3. शीर्ष हीटिंग हेड और बढ़ते सिर 2 में 1 डिजाइन 4. शीर्ष वायु प्रवाह किसी भी चिप की मांग को पूरा करने के लिए समायोज्य
विवरण

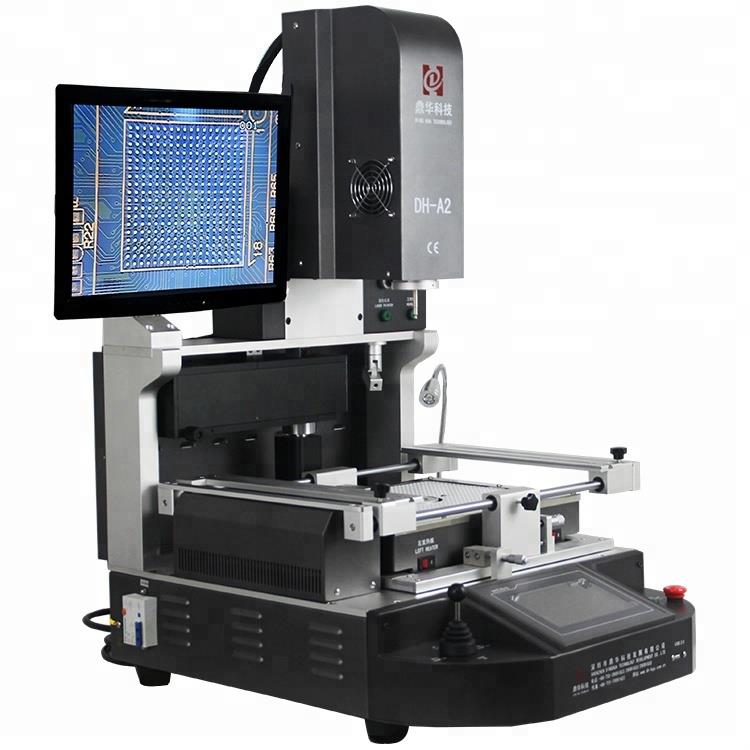

इन्फ्रारेड एसएमटी सोल्डरिंग सिस्टम डीएच-ए 2
Shenzen Dinghua प्रौद्योगिकी से DH 2 A2 एक अर्ध ‘ऑटोमैटिक / हाइब्रिड IR + HOT - AIR SMT SMT REWORK स्टेशन है जो मोबाइल फोन, लैपटॉप, गेमिंग कंसोल और इलेक्ट्रॉनिक्स मदरबोर्ड मरम्मत . के अनुरूप है, यह एकीकृत करता है:
- ऊपर और नीचे गर्म हवा के हीटर () 1,200 डब्ल्यू प्रत्येक)
- पीसीबी और घटकों के हीटिंग के लिए बॉटम इन्फ्रारेड प्री (HEATING ZONE (, 2,700–3, 000 w)

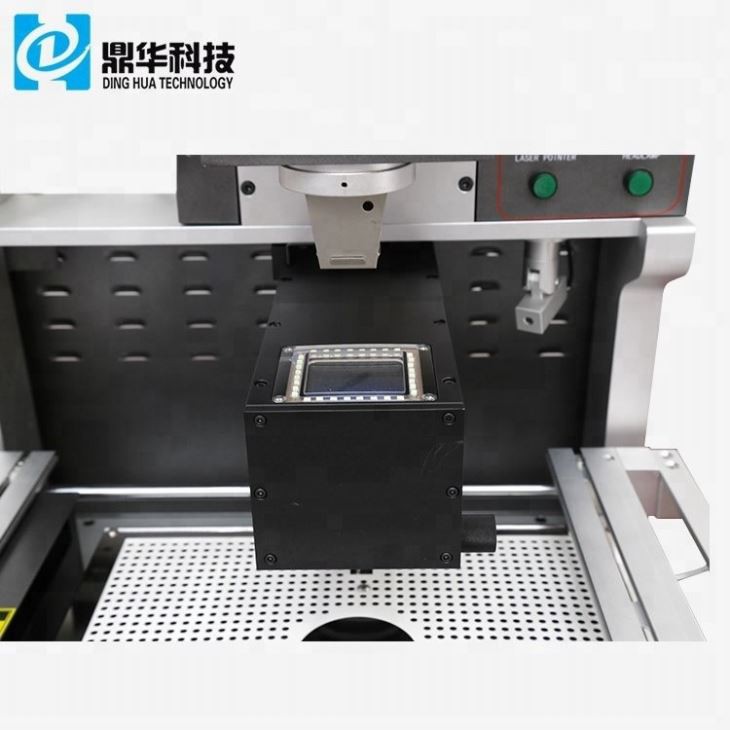

- सीसीडी कैमरा और वैकल्पिक लेजर स्थिति के साथ विज़न सिस्टम सटीक संरेखण के लिए .}
- एंबेडेड इंडस्ट्रियल पीसी / पीएलसी और टचस्क्रीन एचएमआई, ऑटो / मैनुअल मोड्स, वैक्यूम पिकअप, पोजिशन सेंसिंग, प्रोफाइल स्टोरेज और एनालिसिस का सपोर्टिंग
|
विशेष विवरण
|
|||
|
1
|
कुल शक्ति
|
5300w
|
|
|
2
|
3 स्वतंत्र हीटर
|
टॉप हॉट एयर 1200W, लोअर हॉट एयर 1200W, बॉटम इन्फ्रारेड प्रीहीटिंग 2700W
|
|
|
3
|
वोल्टेज
|
AC220V ± 10% 50/60Hz
|
|
|
4
|
विद्युत भाग
|
7 '' टच स्क्रीन + हाई प्रिसिजन इंटेलिजेंट टेम्प कंट्रोल मॉड्यूल + स्टेपर मोटर ड्राइवर + पीएलसी + एलसीडी डिस्प्ले + हाई रिज़ॉल्यूशन ऑप्टिकल सीसीडी सिस्टम + लेजर पोजिशनिंग
|
|
|
5
|
तापमान नियंत्रण
|
के-सेंसर क्लोज-लूप + पीआईडी ऑटोमैटिक टेम्प म्यूजेशन + टेम्प मॉड्यूल, Tem 2 डिग्री . के भीतर अस्थायी सटीकता
|
|
|
6
|
पीसीबी स्थिति
|
वी-नाली + सार्वभौमिक स्थिरता + चल पीसीबी शेल्फ
|
|
|
7
|
लागू पीसीबी आकार
|
अधिकतम 370x410 मिमी मिनट 22x22 मिमी
|
|
|
8
|
लागू बीजीए आकार
|
2x2 मिमी ~ 80x80 मिमी
|
|
|
9
|
DIMENSIONS
|
600x700x850 मिमी (l*w*h)
|
|
|
10
|
शुद्ध वजन
|
64 किलोग्राम
|
|
उन्नत विशेषताएँ
① शीर्ष गर्म हवा का प्रवाह विभिन्न चिप्स की आवश्यकताओं को पूरा करने के लिए समायोज्य है .
② ऑटोमैटिक डिसोल्डरिंग, माउंटिंग और टांका लगाने का समर्थन करता है .

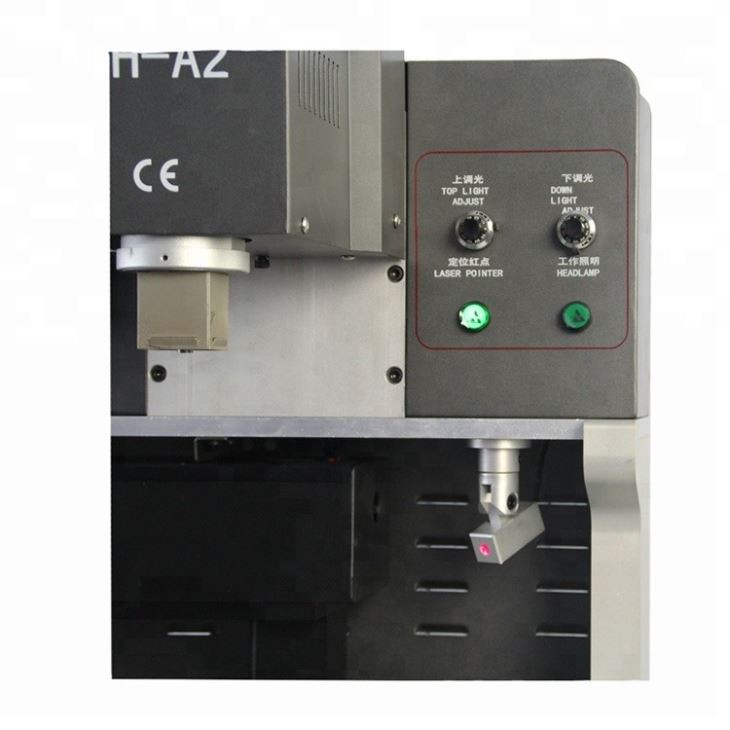

Fast फास्ट पीसीबी संरेखण के लिए अंतर्निहित लेजर पोजिशनिंग सिस्टम .
④ तीन स्वतंत्र हीटरों के साथ इन्फ्रारेड हीटिंग सिस्टम .
⑤ बढ़ते सिर में पीसीबी क्षति को रोकने के लिए एक अंतर्निहित दबाव का पता लगाने वाला उपकरण शामिल है .
⑥ बढ़ते सिर में अंतर्निहित वैक्यूम स्वचालित रूप से बीजीए चिप को उठाता है, जब डिसोल्डरिंग पूरा हो गया है .
- मशीन: 1 सेट
- सभी स्थिर और मजबूत लकड़ी के मामलों में पैक किए गए, आयात और निर्यात के लिए उपयुक्त .
- शीर्ष नोजल: 3 पीसी (31*31 मिमी, 38*38 मिमी, 41*41 मिमी) नीचे नोजल: 2pcs (34*34 मिमी, 55*55 मिमी)
- बीम: 2 पीसी
- प्लम नॉब: 6 पीसी
- यूनिकर्सल स्थिरता: 6 पीसी
- सपोर्ट स्क्रू: 5 पीसी
- ब्रश पेन: 1 पीसी
- वैक्यूम कप: 3 पीसी
- वैक्यूम सुई: 1 पीसी
- Tweezer: 1 पीसी
- टेम्प सेंसर तार: 1 पीसी
- पेशेवर निर्देश पुस्तक: 1 पीसी
- टीचिंग सीडी: 1 पीसी
