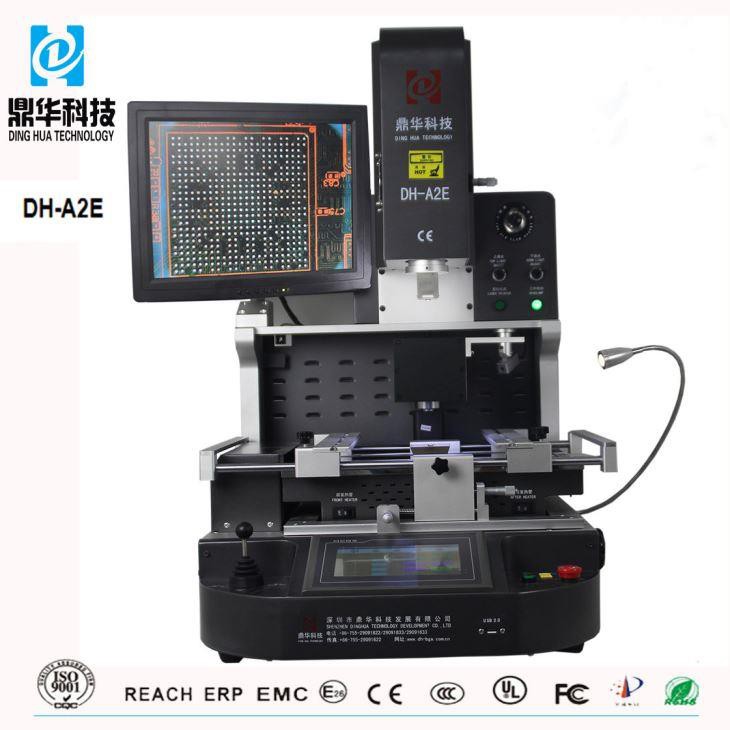

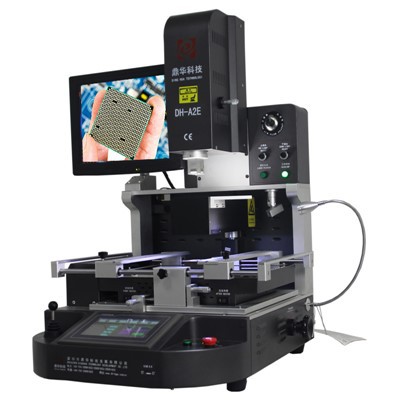

ऑप्टिकल एलाइनमेंट मोबाइल आईसी रिपेयरिंग टूल्स

ऑप्टिकल एलाइनमेंट मोबाइल आईसी रिपेयरिंग टूल्स

ऑप्टिकल एलाइनमेंट मोबाइल आईसी रिपेयरिंग टूल्स विशेष उपकरण हैं जिनका उपयोग स्मार्टफोन जैसे मोबाइल उपकरणों में एकीकृत सर्किट (आईसी) की सटीक मरम्मत और संरेखण के लिए किया जाता है। ये उपकरण, अक्सर बीजीए रीवर्क स्टेशनों का हिस्सा होते हैं, जिनमें आईसी को सटीक स्थिति में लाने के लिए माइक्रोस्कोप या कैमरे जैसे उच्च परिशुद्धता वाले ऑप्टिकल सिस्टम शामिल होते हैं। वे सर्किट बोर्ड पैड के साथ बीजीए चिप्स जैसे छोटे घटकों का उचित संरेखण सुनिश्चित करते हैं। सिस्टम में स्वचालित सुविधाओं और सटीक तापमान नियंत्रण के साथ सोल्डरिंग या रीवर्क उपकरण भी शामिल हैं, जो सुरक्षित और कुशल मरम्मत की अनुमति देते हैं।



बीजीए बॉल और टिन को डीसोल्डर करना



विशेष विवरण:

1	कुल शक्ति	5200w
2	3 स्वतंत्र हीटर	शीर्ष गर्म हवा 1200W, निचली गर्म हवा 1200W, निचला इन्फ्रारेड प्रीहीटिंग 2700W
3	वोल्टेज	AC220V±10% 50/60Hz
4	बिजली के हिस्से	7'' टच स्क्रीन + उच्च परिशुद्धता बुद्धिमान तापमान नियंत्रण मॉड्यूल + स्टेपर मोटर ड्राइवर + पीएलसी + एलसीडी डिस्प्ले + उच्च रिज़ॉल्यूशन ऑप्टिकल सीसीडी सिस्टम + लेजर पोजिशनिंग
5	तापमान नियंत्रण	के-सेंसर बंद-लूप + पीआईडी ​​स्वचालित अस्थायी मुआवजा + अस्थायी मॉड्यूल, ±2 डिग्री के भीतर अस्थायी सटीकता।
6	पीसीबी पोजीशनिंग	वी-ग्रूव + यूनिवर्सल फिक्सचर + मूवेबल पीसीबी शेल्फ
7	लागू पीसीबी आकार	अधिकतम 370x410 मिमी न्यूनतम 22x22 मिमी
8	लागू BGA आकार	2x2मिमी~80x80मिमी
9	DIMENSIONS	600x700x850 मिमी (एल*डब्ल्यू*एच)
10	शुद्ध वजन	70 कि.ग्रा

अनुप्रयोग:



विशेषता:







पैकिंग सूची :

सामग्री: मजबूत लकड़ी का केस+लकड़ी की सलाखें+फिल्म के साथ प्रूफ मोती कॉटन

1पीसी ऑप्टिकल एलाइनमेंट मोबाइल आईसी रिपेयरिंग टूल्स

1 पीसी ब्रश पेन

1 पीसी अनुदेश मैनुअल

1 पीसी सीडी वीडियो

3 पीसी शीर्ष नोजल

2 पीस बॉटम नोज़ल

6 पीस यूनिवर्सल फिक्स्चर

6 पीस फिक्स्ड स्क्रू

4 पीस सपोर्ट स्क्रू

1 पीसी चिमटी

सकर का आकार: व्यास 2,4,8,10,11 मिमी

भीतरी षट्भुज स्पैनर: M2/3/4

आयाम:81*76*85 सेमी

सकल वजन: 115 किग्रा



अक्सर पूछे जाने वाले प्रश्न

1. पैकेज कैसा चल रहा है? क्या वितरण प्रक्रिया सुरक्षित है?

एक मजबूत दृढ़ लकड़ी का मामला, लकड़ी की सलाखें, और फिल्म में लिपटे प्रूफ मोती कपास सभी को रखने के लिए एक साथ काम करते हैं

मशीन पूरे शिपिंग के दौरान सुरक्षित है।

2. इसकी डिलीवरी कैसे होगी? मशीन आने में कितना समय लगेगा?

आमतौर पर डीएचएल, फेडेक्स, यूपीएस आदि द्वारा कूरियर द्वारा लगभग 5 दिन लगते हैं।

या आप हवाई जहाज (डोर टू एयरपोर्ट सर्विस) से यात्रा कर सकते हैं और लगभग तीन दिनों में पहुंच सकते हैं।

इसके बजाय, आप नाव से बंदरगाह तक यात्रा कर सकते हैं; न्यूनतम सीबीएम की आवश्यकता 1 सीबीएम है, और यात्रा में 30 दिन लगते हैं।

3.क्या आप वारंटी देने में सक्षम हैं? खरीद के बाद के समर्थन के बारे में क्या?

मशीन की एक साल की वारंटी है, और तकनीकी सहायता निःशुल्क है।

आपके द्वारा हमारी एक मशीन खरीदने के बाद, हम तकनीकी सहायता और संलग्न शैक्षिक फिल्में प्रदान करते हैं

उपकरण के लिए.

4. क्या इस मशीन का उपयोग करना आसान है? यदि मेरे पास कोई कौशल नहीं है तो क्या मैं अभी भी इसका प्रभावी ढंग से उपयोग कर सकता हूँ?

दरअसल, हमारी मशीनें संचालित करने में आसान बनाई गई हैं। जबकि उनका उपयोग करना सीखना आम तौर पर दो के बीच होता है

और तीन घंटे, यदि आप कुशल हैं, तो सीखना बहुत तेजी से आगे बढ़ेगा।

5, यदि हम आपके कारखाने का दौरा करें तो क्या आप हमें निःशुल्क प्रशिक्षण देंगे?

बिल्कुल! हम आपको हमारे कारखाने में प्रशिक्षण में भाग लेने के लिए सादर आमंत्रित करते हैं।

6. भुगतान की शर्तें क्या हैं?

टी/टी, मनीग्राम, वेस्टर्न यूनियन, पेपैल, आदि।





विशिष्टता:



कुल शक्ति	5200W
शीर्ष हीटर	1200W
निचला हीटर	दूसरा 1200W, तीसरा IR हीटर 2700W
वोल्टेज	AC220V/110V±10％ 50Hz
भोजन व्यवस्था	चिप के लिए ऑटो फीडिंग सिस्टम
ऑपरेशन मोड	दो मोड: मैन्युअल और स्वचालित, निःशुल्क चुनें! एचडी टच स्क्रीन, बुद्धिमान मानव-मशीन, डिजिटल सिस्टम सेटिंग।
तापमान प्रोफ़ाइल भंडारण	50,000 समूह (समूहों की असीमित संख्या)
ऑप्टिकल सीसीडी कैमरा लेंस	बीजीए चिप को चुनने और रखने के लिए स्वचालित स्ट्रेचिंग और फोल्डिंग
कैमरा आवर्धन	1.8 मिलियन पिक्सेल
कार्यक्षेत्र की फाइन-ट्यूनिंग:	±15 मिमी आगे/पीछे, ±15 मिमी दाएं/बाएं
प्लेसमेंट सटीकता:	±0.015मिमी
बीजीए पोजिशनिंग	लेजर पोजिशनिंग, पीसीबी और बीजीए की तेज और सटीक स्थिति
पीसीबी स्थिति	इंटेलिजेंट पोजिशनिंग, पीसीबी को "5 पॉइंट सपोर्ट" + वी-ग्रूव पीसीबी ब्रैकेट + यूनिवर्सल फिक्स्चर के साथ एक्स, वाई दिशा में समायोजित किया जा सकता है।
प्रकाश	ताइवान एलईडी वर्किंग लाइट, किसी भी कोण पर समायोज्य
तापमान नियंत्रण	K सेंसर, क्लोज लूप, पीएलसी नियंत्रण
तापमान सटीकता	±2 डिग्री
पीसीबी का आकार	अधिकतम 450×400 मिमी न्यूनतम 22×22 मिमी
बीजीए चिप	1x1 - 80x80 मिमी
न्यूनतम चिप रिक्ति	0.015मिमी
बाहरी तापमान सेंसर	1 पीसी
DIMENSIONS	L740×W630×H710 मिमी
शुद्ध वजन	70 किग्रा
