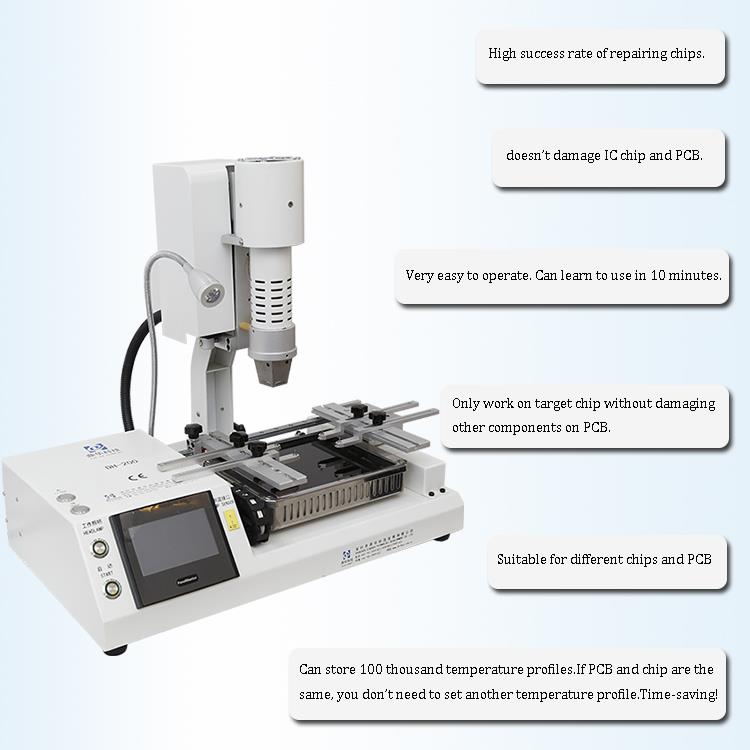

2 हीटिंग जोन टच स्क्रीन बीजीए रीवर्क स्टेशन
पुनः कार्य प्रणाली को बोर्ड पर एक बहुत ही संकीर्ण क्षेत्र को गर्म करना होगा। डीएच-200 बीजीए रीवर्क स्टेशन बिल्कुल और आसान हो सकता है। यह बहुत ही उन्नत तकनीकी जानकारी के साथ है। इसके अलावा जहां तक नवीनतम उच्च घनत्व बोर्ड, बारीक लीड पिच के हिस्सों और चिप आकार के हिस्सों की बात है, तो इसे सही ढंग से फिर से काम करना संभव है। इसके अलावा, यदि जिग के साथ इसका उपयोग किया जाए तो डीएच-200 बीजीए रीवर्क स्टेशन रीवर्किंग की सभी प्रक्रियाओं को पूरा कर सकता है। वे गर्म कर रहे हैं, हटा रहे हैं, सफाई कर रहे हैं, छपाई कर रहे हैं। पोजिशनिंग, माउंटिंग, री-बॉलिंग आदि और इसका निरीक्षण भी किया जाता है।
विवरण
1. 2 हीटिंग जोन टच स्क्रीन बीजीए रीवर्क मशीन की उत्पाद विशेषताएं
उच्च गुणवत्ता वाली हीटिंग सामग्री से बना; बीजीए की डीसोल्डरिंग और सोल्डरिंग प्रक्रियाओं को सटीक रूप से नियंत्रित किया जाता है;
चलने योग्य हीटिंग हेड, जो क्षैतिज रूप से स्वतंत्र रूप से चलने में सक्षम है, संचालित करने में आसान है;
एंबेडेड औद्योगिक कंप्यूटर, पीएलसी नियंत्रण, वास्तविक समय प्रोफ़ाइल डिस्प्ले, सेट प्रोफ़ाइल और व्यावहारिक रूप से परीक्षण की गई प्रोफ़ाइल प्रदर्शित करने में सक्षम; बड़े आकार की स्क्रीन, संचालित करने में आसान;
इस औद्योगिक कंप्यूटर में प्रोफ़ाइल बचत की कोई सीमा नहीं है, यह व्यावहारिक रूप से परीक्षण की गई दो प्रोफ़ाइलों का विश्लेषण कर सकता है, अंग्रेजी और चीनी दोनों में इनपुट कर सकता है;
ऊपरी और निचले गर्म हवा हीटरों के तापमान को उनके विशिष्ट तापमान के अनुसार सटीक रूप से नियंत्रित किया जा सकता है। अवरक्त स्थिर तापमान तापन क्षेत्र परनिचला क्षेत्र और उपयुक्त तापमान-नियंत्रण सेटिंग्स पुनः कार्य करती हैं
अधिक सुरक्षित और अधिक विश्वसनीय.
2. विशिष्टता
| शक्ति | 2300W |
| शीर्ष हीटर | गर्म हवा 450W |
| निचला हीटर | गर्म हवा 1200W, इन्फ्रारेड 1800W |
| बिजली की आपूर्ति | AC220V±10% 50/60Hz |
| आयाम | L540*W310*H500 मिमी |

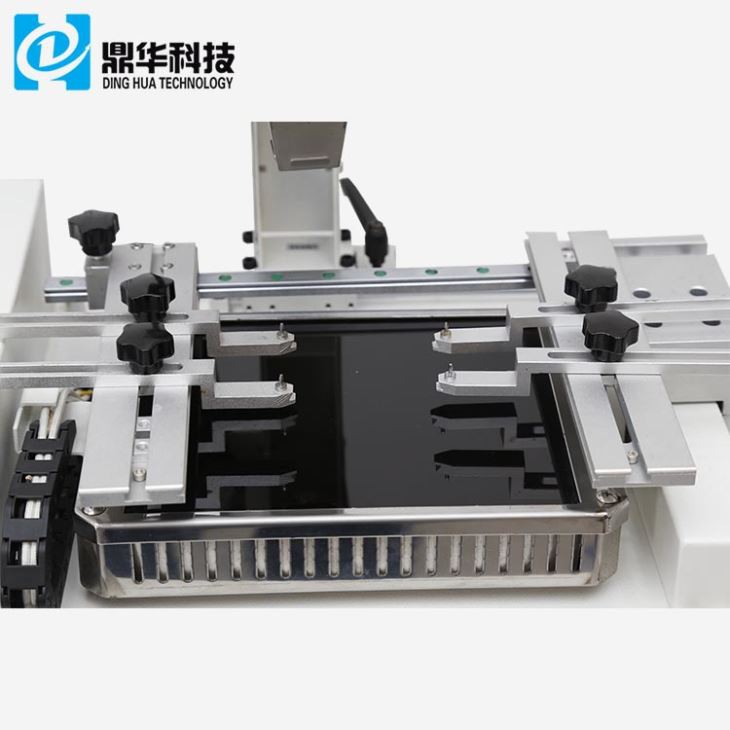

| पोजिशनिंग | वी-ग्रूव पीसीबी समर्थन, और बाहरी सार्वभौमिक स्थिरता के साथ |
| तापमान नियंत्रण | K प्रकार थर्मोकपल, बंद लूप नियंत्रण। स्वतंत्र तापन |
| तापमान सटीकता | ±2 डिग्री |
| पीसीबी का आकार | अधिकतम 170*220 मिमी. न्यूनतम 22*22 मिमी |
| कार्यक्षेत्र को ठीक-ठाक करना | ±15मिमी आगे/पीछे।±15मिमी दाहिनी/लिफ्ट |
| बीजीचिप | 80*80-2*2मिमी |
| न्यूनतम चिप रिक्ति | 0.15मिमी |
| तापमान सेंसर | 1(वैकल्पिक) |
| शुद्ध वजन | 16 किलोग्राम |

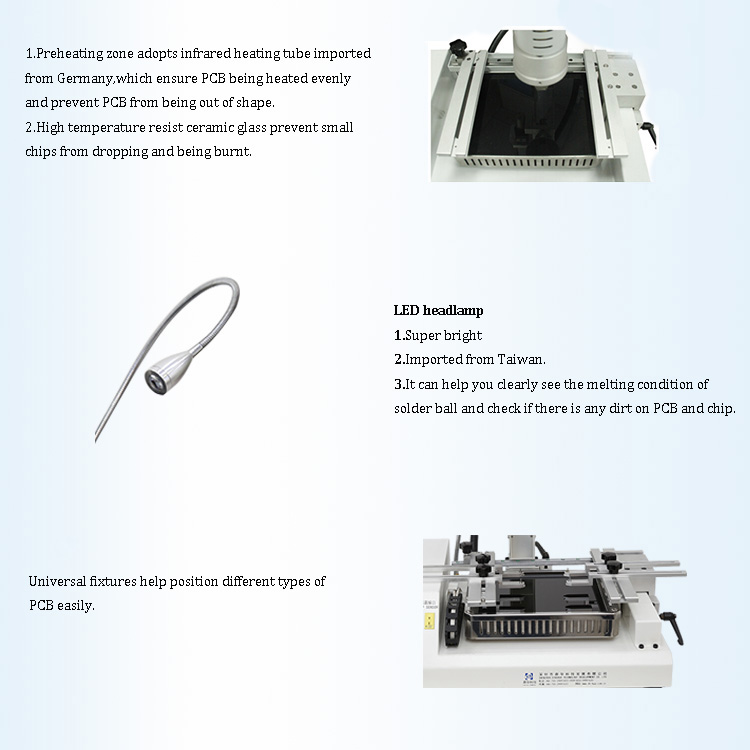

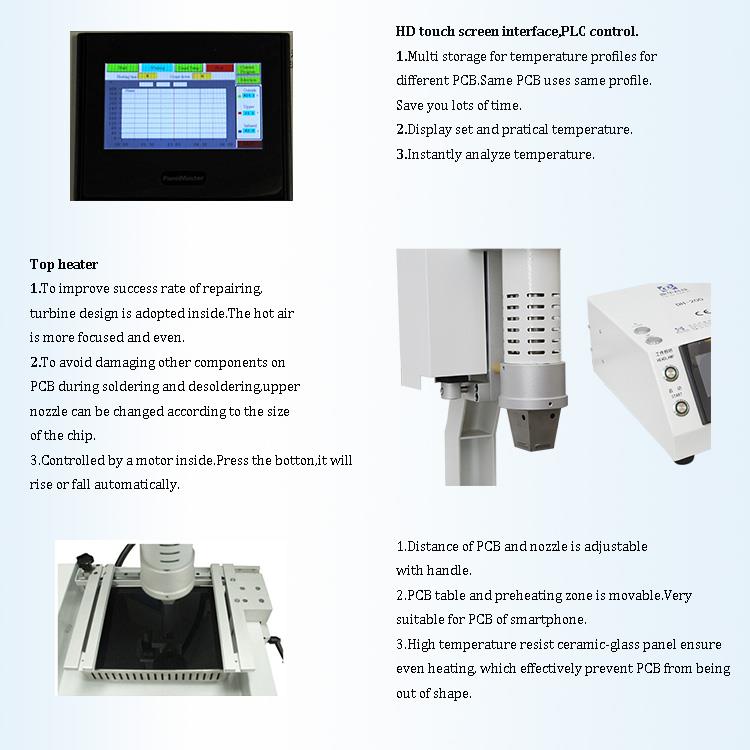

3. 2 हीटिंग जोन टच स्क्रीन बीजीए रीवर्क मशीन का विवरण
1. 2 स्वतंत्र हीटर (गर्म हवा और अवरक्त);
2. एचडी डिजिटल डिस्प्ले;
3. एचडी टचस्क्रीन इंटरफ़ेस, पीएलसी नियंत्रण;
4. एलईडी हेडलैम्प;
4. हमारी 2 हीटिंग जोन टच स्क्रीन बीजीए रीवर्क मशीन क्यों चुनें?
5.Certificate

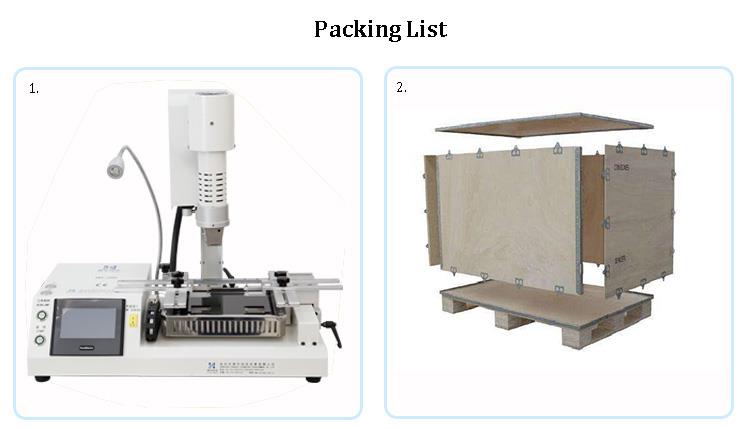

6.पैकिंग एवं शिपमेंट
7. 2 हीटिंग जोन टच स्क्रीन बीजीए रीवर्क मशीन के बारे में संबंधित ज्ञान
मोबाइल फोन मदरबोर्ड पर डिस्कनेक्शन और पैड ड्रॉप-ऑफ के लिए मरम्मत विधि
- ड्रॉप पॉइंट के लिए और जब लीड तार पैड के नीचे हो, टांका लगाने वाले स्थान को उड़ाने के लिए गर्म हवा वाली बंदूक (तापमान: 240 डिग्री, हवा की मात्रा: मध्यम) का उपयोग करें। ब्लेड से टिप को सावधानी से खोदें, फिर लेड होल (पैड) पर थोड़ी मात्रा में सोल्डर पेस्ट लगाएं। सोल्डर बॉल बनाने के लिए रिफ्लो सोल्डरिंग के लिए हॉट एयर गन का उपयोग करें और फिर पानी से धो लें। यदि सोल्डर बॉल नहीं गिरती है, तो यह इंगित करता है कि तार ठीक से सोल्डर किया गया है और सामान्य रूप से उपयोग किया जा सकता है।
- डिस्कनेक्शन और पैड हटाने के लिए, सबसे पहले टूटे हुए सीसे को खुरचने के लिए एक सर्जिकल ब्लेड का उपयोग करें, जिससे कम से कम 3 मिमी सामग्री निकल जाए। फिर, क्षेत्र को फ्लक्स (तियाना पानी) से साफ करें। सीसे पर सोल्डर लगाने के लिए इलेक्ट्रिक आयरन का उपयोग करें। तामचीनी तार का एक छोटा सा खंड लें, जिसकी नोक पर टिन-बिस्मथ-टिन लेपित किया गया है, और इसे स्क्रैप किए गए तार से जोड़ दें। तार को ठीक से रखें, फिर वेल्डिंग के लिए हॉट एयर गन (तापमान: 280 डिग्री, वायु प्रवाह: मध्यम) का उपयोग करें। वेल्डिंग के बाद, इनेमल तार को 2 मिमी की लंबाई में काटें। पैड के केंद्र में एक पिन रखें, और पैड पर एक सर्कल बनाने के लिए पिन के चारों ओर तामचीनी तार को रखने के लिए दूसरे पिन का उपयोग करें। सर्कल पर थोड़ी मात्रा में सोल्डर पेस्ट लगाएं, फिर सोल्डर बॉल बनाने के लिए सोल्डर को फिर से प्रवाहित करने के लिए हॉट एयर गन का उपयोग करें।
यदि लीड तार और एनामेल्ड तार को सोल्डर करना मुश्किल है, तो जोड़ पर थोड़ा सा सोल्डर पेस्ट लगाएं, फिर हॉट एयर गन का उपयोग करें (तार को सोल्डरिंग आयरन से छुए बिना)। यह सुनिश्चित करने के लिए कि यह सीधा है और सोल्डर जोड़ सम है, इनेमल तार की स्थिति को समायोजित करने के लिए एक सुई का उपयोग करें। इस बिंदु पर, पैड की सफलतापूर्वक मरम्मत की जाती है।
3. सभी ब्रेकप्वाइंट कनेक्ट होने के बाद, क्षेत्र को पानी से साफ करें। सावधान रहें कि नए पैड को परेशान न करें। पैड से बचते हुए, लाइन के चारों ओर थोड़ी मात्रा में हरा तेल लगाएं। कम ही बेहतर है - बस तार को सुरक्षित करने के लिए पर्याप्त है। आवेदन करने के बाद, आईसी को पुनः स्थापित करने के लिए असेंबली को बैंगनी लैंप के नीचे आधे घंटे के लिए रखें। भले ही कई बार अलग और दोबारा जोड़ा जाए, कनेक्शन सुरक्षित रहना चाहिए।
