पीसीबी असेंबली के लिए एक्स-रे निरीक्षण प्रणाली
पीसीबी असेंबली के लिए एक्स{0}}रे निरीक्षण प्रणाली दोषों या असामान्यताओं के लिए वस्तुओं या सामग्रियों का निरीक्षण करने के लिए एक्स{1}रे का उपयोग कर रही है। इस पद्धति का उपयोग आमतौर पर विनिर्माण, विमानन और स्वास्थ्य सेवा जैसे उद्योगों में किया जाता है। विनिर्माण क्षेत्र में, एक्स-रे निरीक्षण मशीन का उपयोग वेल्डेड जोड़ों, कास्टिंग और इलेक्ट्रॉनिक घटकों जैसे दरारें, रिक्त स्थान और समावेशन के निरीक्षण के लिए किया जाता है।
विवरण
उत्पाद विवरण

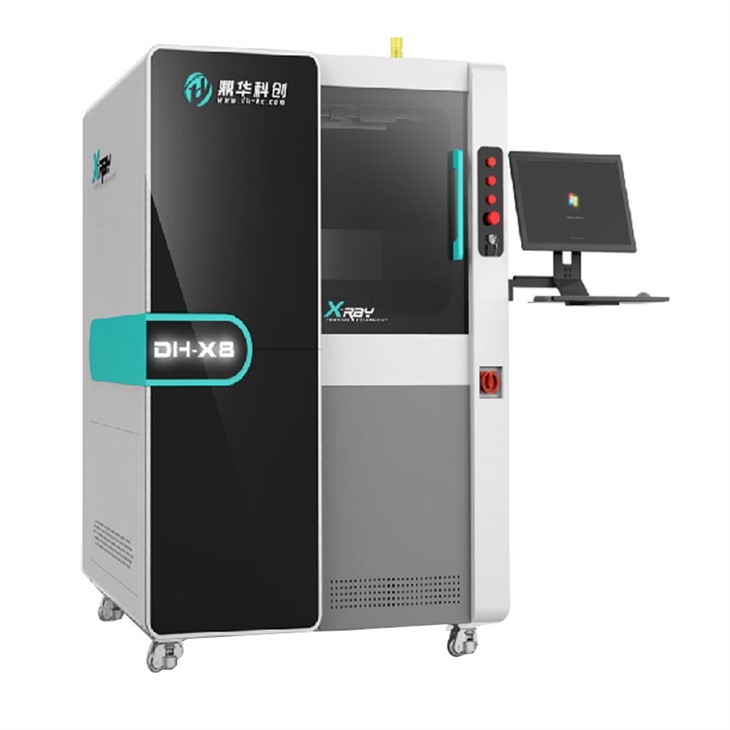

पीसीबी असेंबली के लिए एक्स-रे निरीक्षण प्रणालीदोषों या असामान्यताओं के लिए वस्तुओं या सामग्रियों का निरीक्षण करने के लिए x{0}}किरणों का उपयोग कर रहा है। इस पद्धति का उपयोग आमतौर पर विनिर्माण, विमानन और स्वास्थ्य सेवा जैसे उद्योगों में किया जाता है। विनिर्माण क्षेत्र में, x-रे निरीक्षण मशीन (गैर-विनाशकारी परीक्षण प्रणाली) का उपयोग दरारें, रिक्त स्थान और समावेशन जैसे दोषों के लिए वेल्डेड जोड़ों, कास्टिंग और इलेक्ट्रॉनिक घटकों का निरीक्षण करने के लिए किया जाता है।
एक गैर-विनाशकारी परीक्षण विधि के रूप में,एक्स-रे पीसीबी निरीक्षणमुद्रित सर्किट बोर्डों की समग्र विनिर्माण प्रक्रिया के भीतर दोषों और गुणवत्ता की जांच करता है। एक्स-रे इमेजिंग तकनीक की मदद से पीसीबी और मदरबोर्ड की आंतरिक संरचना को आसानी से देखा जा सकता है। सतह के माध्यम से देखने की यह क्षमता चिंता के क्षेत्रों, जैसे छिपे हुए दोष या अन्य विनिर्माण समस्याओं को निर्धारित करने में उच्च स्तर की सटीकता की अनुमति देती है।
उत्पाद की प्रमुख विशेषताएं
* यह उपकरण सामान्य एक्स-रे परीक्षण आवश्यकताओं को पूरा करता है और इसमें अनुप्रयोगों की एक विस्तृत श्रृंखला है।
* एक्स{{0}रे स्रोत एक आयातित संलग्न एक्स-रे ट्यूब, 90KV (वैकल्पिक 130KV) को अपनाता है।
* उच्च -रिज़ॉल्यूशन डिज़ाइन बहुत कम समय सीमा में सर्वोत्तम छवि प्राप्त करता है।
* भार क्षमता लगभग 10-20KG है, 580 मिमी * 570 मिमी लोडिंग प्लेटफॉर्म के साथ।
* कर्सर नेविगेशन स्थिति, शूटिंग स्थान का त्वरित चयन।
* लेजर स्वचालित नेविगेशन और पोजिशनिंग, शूटिंग स्थान का त्वरित चयन।
* झुके हुए बहु-कोण का पता लगाने से नमूना दोषों का पता लगाना आसान हो जाता है, प्रकाश ट्यूब फ्लैट प्लेट घूम सकती है।
* (+/-60 डिग्री), पहचान छवि को स्पष्ट और अधिक सहज बनाता है।
| विशेषताएँ | लाभ |
|
1. कैरियर टेबल xy दिशा में घूम सकती है |
प्रभावी पहचान सीमा बड़ी है, जिससे आवर्धन और उत्पाद और पहचान दक्षता में सुधार होता है |
|
2. इमेज डिटेक्टर को 60º~120º झुकाया जा सकता है |
उत्पाद के साइड दोषों का निरीक्षण करना आसान है, जैसे बीजीए वर्चुअल वेल्डिंग, छेद और टिन घुसपैठ आदि के माध्यम से |
|
3. एक्स रेडियोग्राफ़िक स्रोत |
सबसे उन्नत और बंद एक्सरे ट्यूब का उपयोग, लंबा जीवन, रखरखाव मुफ्त |
|
4. एक्स-रे रिसेप्शन |
एचडी डिजिटल फ़्लैट प्लेट डिटेक्टर |
|
5. स्वचालित एविगेशन विंडो का विज़ुअलाइज़ेशन |
संचालित करने में आसान, तुरंत पता लगाने योग्य लक्ष्य स्थान ढूंढें |
| 6. लोड प्लेटफार्म | बड़ा डिटेक्शन स्पेस, आकार 550 * 670 मिमी (बड़ा औद्योगिक नियंत्रण मदरबोर्ड, एलईडी लाइट स्ट्रिप, आदि) |
| 7. संपादन योग्य पहचान कार्यक्रम | बड़े बैच की स्वचालित पहचान, दक्षता में सुधार, एनजी उत्पादों की स्वचालित पहचान के लिए उपयुक्त |
| 8. डिजिटल लाइब्रेरी प्रबंधन पर दोबारा काम करें | प्रभाव छवियों का पता लगाने के लिए डिटेक्शन प्रोग्राम को सहेजा जा सकता है |
| 9. मेगावाट/ईआरपी प्रणाली | आसान प्रबंधन के लिए अनुकूलन योग्य पहुंच |
उत्पाद विशिष्टता
|
संपूर्ण मशीन स्थिति
|
||||
|
आयाम
|
1500*1500*2100मिमी
|
|
बिजली की आपूर्ति
|
AC220V 10A
|
|
वज़न
|
लगभग 1500KG
|
कुल वजन
|
लगभग 2089KG
|
|
|
लकड़ी का बक्सा
|
1940×1740×2280मिमी
|
मूल्यांकित शक्ति
|
1.7 किलोवाट
|
|
|
दरवाज़ा {{0}खुला
|
मैनुअल+सिस्टम इंडक्शन
|
निरीक्षण मोड
|
ऑफ-लाइन
|
|
|
लोड हो रहा है तरीका
|
मनुष्य-होना
|
प्राधिकरण प्रबंधन
|
पासवर्ड
|
|
उत्पाद अनुप्रयोग
डीएच-X8 कई उद्योगों में उपयोग की जाने वाली पीसीबी असेंबली के लिए एक एक्स{2}}रे निरीक्षण प्रणाली है। एक्स{{4}रे पीसीबी निरीक्षण मशीन एक गैर-विनाशकारी परीक्षण प्रणाली है जो इलेक्ट्रॉनिक विनिर्माण और एसएमटी उद्योग, सेमीकंडक्टर, ऑटोमोटिव इलेक्ट्रॉनिक्स, ऑटोमेशन आदि के लिए उपयुक्त है।
1. इलेक्ट्रॉनिक्स विनिर्माण और एसएमटी उद्योग
2. सेमीकंडक्टर और आईसी पैकेजिंग
3. ऑटोमोटिव इलेक्ट्रॉनिक्स
4. नई ऊर्जा और बैटरी उद्योग
5. मेडिकल इलेक्ट्रॉनिक्स
6. एयरोस्पेस एवं रक्षा
7. औद्योगिक नियंत्रण एवं स्वचालन
8. दूरसंचार एवं नेटवर्किंग
9. अनुसंधान, शिक्षा एवं प्रयोगशालाएँ
