एसएमडी बीजीए इन्फ्रारेड सोल्डरिंग स्टेशन
विभिन्न आकारों के चिप्स और मदरबोर्ड के लिए संचालित करना आसान है। मरम्मत की सफल दर।
विवरण

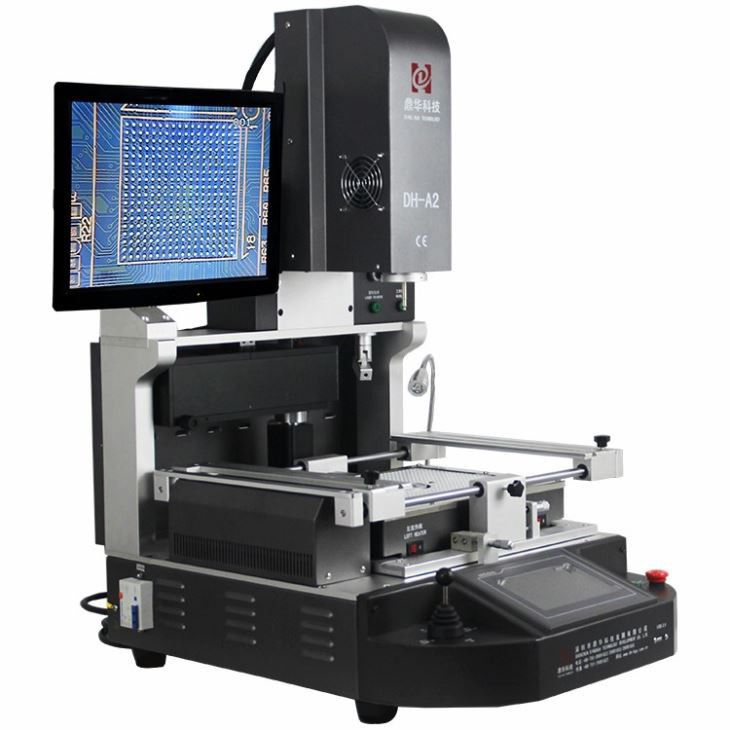

एसएमडी बीजीए इन्फ्रारेड सोल्डरिंग स्टेशन
1. SMD BGA इन्फ्रारेड सोल्डरिंग स्टेशन का अनुप्रयोग
विभिन्न पीसीबी के लिए उपयुक्त।
एक कंप्यूटर, स्मार्टफोन, लैपटॉप, मैकबुक लॉजिक बोर्ड, डिजिटल कैमरा, एयर कंडीशनर, टीवी और अन्य इलेक्ट्रॉनिक उपकरण मेडिकल उद्योग, संचार उद्योग, ऑटोमोबाइल उद्योग, आदि।
विभिन्न प्रकार के चिप्स के लिए उपयुक्त: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED चिप।
2. डीएच-ए 2 एसएमडी बीजीए इन्फ्रारेड सोल्डरिंग स्टेशन की सामग्री सुविधाएँ
• स्वचालित रूप से स्वचालित रूप से desoldering, बढ़ते और टांका लगाना।
• उच्च मात्रा की विशेषता (25 0 l/ min), कम दबाव (0.22kg/ cm2), कम अस्थायी (220 डिग्री) rework पूरी तरह से BGA चिप्स बिजली और उत्कृष्ट टांका लगाने की गुणवत्ता की गारंटी देता है।
• मूक और कम दबाव प्रकार का उपयोग एयर ब्लोअर मूक वेंटिलेटर के विनियमन की अनुमति देता है, एयरफ्लो को अधिकतम 250 एल/मिनट तक विनियमित किया जा सकता है।
• हॉट एयर मल्टी-होल राउंड सेंटर सपोर्ट पीसीबी के केंद्र में स्थित बड़े आकार के पीसीबी और बीजीए के लिए विशेष रूप से उपयोगी है। ठंडे टांका लगाने और आईसी-ड्रॉप स्थिति से बचें।
• बॉटम हॉट एयर हीटर का तापमान प्रोफ़ाइल 300 डिग्री तक पहुंच सकता है, जो बड़े आकार के मदरबोर्ड के लिए महत्वपूर्ण है। इस बीच, ऊपरी हीटर को सिंक्रनाइज़ या स्वतंत्र कार्य के रूप में सेट किया जा सकता है
DH-G620 पूरी तरह से DH-A2 के समान है, स्वचालित रूप से desoldering, पिक-अप, एक चिप के लिए वापस डाल रहा है और बढ़ते के लिए ऑप्टिकल संरेखण के साथ, कोई फर्क नहीं पड़ता कि आपके पास अनुभव है या नहीं, आप इसे एक घंटे में महारत हासिल कर सकते हैं।
3. डीएच-ए 2 एसएमडी बीजीए इन्फ्रारेड सोल्डरिंग स्टेशन का अतिरिक्तकरण
| शक्ति | 5300w |
| शीर्ष हीटर | हॉट एयर 1200W |
| बॉटम हीटर | हॉट एयर 1200W। अवरक्त 2700W |
| बिजली की आपूर्ति | AC220V ± 10% 50/60Hz |
| आयाम | L530*W670*H790 मिमी |
| पोजिशनिंग | वी-नाली पीसीबी समर्थन, और बाहरी सार्वभौमिक स्थिरता के साथ |
| तापमान नियंत्रण | K प्रकार थर्मोकपल, बंद लूप नियंत्रण, स्वतंत्र हीटिंग |
| तापमान सटीकता | ± 2 डिग्री |
| पीसीबी आकार | अधिकतम 450 *490 मिमी, मिनट 22 *22 मिमी |
| कार्यक्षेत्र फाइन-ट्यूनिंग | ± 15 मिमी आगे/पिछड़े, ± 15 मिमी दाएं/बाएं |
| बीजीए चिप | 80*80-1*1 मिमी |
| न्यूनतम चिप स्पेसिंग | 0। 15 मिमी |
| अस्थायी संवेदक | 1 (वैकल्पिक) |
| शुद्ध वजन | 70 किग्रा |
DH-A2 SMD BGA इन्फ्रारेड सोल्डरिंग स्टेशन के 4.details
5। हमारे डीएच-ए 2 एसएमडी बीजीए इन्फ्रारेड सोल्डरिंग स्टेशन को क्यों चुनें?
6. डीएच-ए 2 एसएमडी बीजीए इन्फ्रारेड सोल्डरिंग स्टेशन का कार्य
7. डीएच-ए 2 एसएमडी बीजीए इन्फ्रारेड सोल्डरिंग स्टेशन का शिपिंग और शिपमेंट

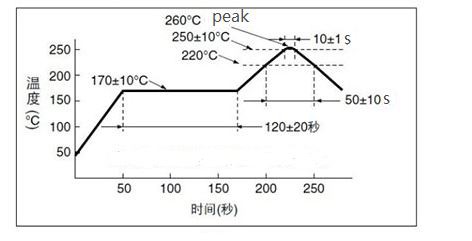

8. टांका लगाने के लिए बीजीए चिप के लिए तापमान निर्धारित करने के लिए कैसे
चिप्स के व्यापक उपयोग के साथ, हमने चिप रिववर्क की समस्या पर अधिक से अधिक ध्यान भी दिया है। वर्तमान में, बाजार में दो मुख्य प्रकार के BGA चिप्स उपयोग किए जाते हैं। एक का नेतृत्व किया जाता है, दूसरा सीसा-मुक्त है, लीड-फ्री और लीड-फ्री बीजीए चिप टांका लगाने की प्रक्रिया तापमान सेटिंग्स अलग हैं, इसलिए लीड-फ्री बीजीए चिप टांका लगाने की प्रक्रिया तापमान सेटिंग कितनी उपयुक्त है? अगला डिंगहुआ प्रौद्योगिकी Xiaobian आपको एक विस्तृत परिचय देगा।
सामान्य परिस्थितियों में, सीसा-मुक्त बीजीए चिप्स के लिए तापमान की आवश्यकताएं टांका लगाने के दौरान बहुत सख्त हैं। तापमान जिस पर सीसा-मुक्त बीजीए चिप्स का पिघलने बिंदु सीसा-मुक्त बीजीए चिप्स के पिघलने बिंदु से लगभग 35 डिग्री अधिक है। लीड बीजीए चिप्स को टांका लगाने से पहले इसकी विशेषताओं को समझने की जरूरत है। सामान्यतया, लीड-फ्री रिफ्लो टांका लगाने का पिघलने बिंदु सीसा-मुक्त मिलाप पेस्ट के अनुसार भिन्न होता है। यहां हम एक संदर्भ के रूप में दो मान देते हैं। टिन-सिल्वर-कॉपर मिश्र धातु का पिघलने बिंदु लगभग 217 डिग्री है, और टिन-कॉपर मिश्र धातु के मिलाप पेस्ट का पिघलने बिंदु लगभग 227 डिग्री है। इन दो तापमानों के नीचे, अपर्याप्त हीटिंग के कारण मिलाप पेस्ट को पिघलाया नहीं जा सकता है। BGA Rework स्टेशन खरीदते समय, आपको लीड-फ्री BGA चिप के हीटिंग तापमान के बारे में निर्माता को परामर्श करने पर भी ध्यान देने की आवश्यकता है। क्या डिवाइस तापमान को पूरा कर सकता है। यदि नहीं, तो आपको यह विचार करने की आवश्यकता है कि क्या खरीदना है। आम तौर पर, लीड-फ्री भट्ठी में तापमान लगभग 10 डिग्री होना चाहिए। निम्नलिखित एक विस्तृत परिचय है:
| मिश्र धातु | पिघलने बिंदु (डिग्री) |
| Sn99ag 0। 3CU 0। 7। | 217-221 |
| SN95.5AG4CU 0। 5 | 217-219 |
| SN95.5AG3.8CU 0। 7 | 217-220 |
| SN95.7AG3.8CU 0। 5 | 217-219 |
| Sn96.5ag3cu 0। 5 | 216-217 |
| Sn98.5ag 0। 5CU1 | 219-221 |
| SN96.5CU3.5 | 211-221 |
| Sn99cu1 | 225-227 |
जब लीड-फ्री बीजीए चिप सोल्डरिंग का संचालन होता है, तो हम आम तौर पर भट्ठी गुहा बनाने के लिए पूरी शीट धातु का उपयोग करते हैं, जो प्रभावी रूप से यह सुनिश्चित कर सकता है कि भट्ठी गुहा उच्च तापमान पर ताना नहीं लगाती है। हालांकि, कई बुरे निर्माता हैं जो कीमत के लिए प्रतिस्पर्धा करने के लिए भट्ठी गुहा में विभाजित करने के लिए शीट धातु के छोटे टुकड़ों का उपयोग करते हैं। इस तरह के उपकरण आम तौर पर अदृश्य होते हैं यदि आप इस पर ध्यान नहीं देते हैं, लेकिन यदि यह उच्च तापमान के तहत है तो ताना क्षति होगी।
लीड-फ्री बीजीए चिप भी उच्च तापमान और कम तापमान के संचालन के दौरान ट्रैक की समानता का परीक्षण करने के लिए आवश्यक है, क्योंकि यह सीधे बीजीए चिप की टांका लगाने की सफलता दर को प्रभावित करेगा। यदि खरीदे गए बीजीए रीवर्क उपकरणों की सामग्री और डिज़ाइन उच्च तापमान स्थितियों के तहत आसानी से विकृत होने का कारण ट्रैक का कारण बनता है, तो यह कार्ड जाम या छोड़ने का कारण होगा। पारंपरिक SN63PB37 लीडेड सोल्डर एक यूटेक्टिक मिश्र धातु है, और इसके पिघलने बिंदु और ठंड बिंदु तापमान समान हैं, जो दोनों 183 डिग्री सी हैं। डिग्री C से 221 डिग्री C, 217 डिग्री C से नीचे का तापमान ठोस है, और 221 डिग्री C से ऊपर का तापमान तरल हैं। जब तापमान 217 डिग्री C और 221 डिग्री C के बीच होता है, तो मिश्र धातु एक अस्थिर स्थिति दिखाती है
