हॉट एयर एसएमडी बीजीए रीवर्क स्टेशन

डीएच-ए2 हॉट एयर एसएमडी बीजीए रीवर्क स्टेशन



1.डीएच-ए2 बीजीए रीवर्क स्टेशन का अनुप्रयोग



1.बीजीए घटक की मरम्मत: डीएच-ए2 बीजीए रीवर्क स्टेशन विशेष रूप से क्षतिग्रस्त या दोषपूर्ण बीजीए घटकों की मरम्मत के लिए डिज़ाइन किया गया है

सर्किट बोर्ड. यह BGA चिप्स को जल्दी और सही तरीके से हटा और बदल सकता है, जिससे यह सुनिश्चित होता है कि सर्किट बोर्ड अपने मूल स्वरूप में बहाल हो गया है

काम की परिस्थिति।



2. बीजीए रीबॉलिंग: रीबॉलिंग बीजीए चिप पर सोल्डर बॉल्स को बदलने की प्रक्रिया है। DH-A2 BGA रीवर्क स्टेशन प्रभावी ढंग से कर सकता है

पुरानी सोल्डर गेंदों को हटा दें और नई लगाएँ, यह सुनिश्चित करते हुए कि BGA चिप सर्किट बोर्ड से मजबूती से जुड़ी हुई है और वहाँ हैं

कोई कनेक्टिविटी समस्या नहीं.



3. माइक्रोसोल्डरिंग: डीएच-ए2 बीजीए रीवर्क स्टेशन सर्किट बोर्ड पर छोटे घटकों को माइक्रोसोल्डरिंग के लिए भी उपयुक्त है। यह संभाल सकता है

प्रतिरोधक, कैपेसिटर और डायोड जैसे छोटे घटक आसानी से काम करते हैं, जिससे यह जटिल पुनर्कार्य अनुप्रयोगों के लिए एक बहुमुखी उपकरण बन जाता है।



4. प्रोटोटाइप विकास: डीएच-ए2 बीजीए रीवर्क स्टेशन इलेक्ट्रॉनिक्स उद्योग में प्रोटोटाइप विकास के लिए एक आवश्यक उपकरण है।

यह प्रोटोटाइप बोर्डों पर घटकों को जल्दी और सटीक रूप से हटा और बदल सकता है, जिससे इंजीनियरों को विभिन्न डिज़ाइनों का परीक्षण करने की अनुमति मिलती है

महंगे और समय लेने वाले पीसीबी निर्माण की आवश्यकता के बिना कॉन्फ़िगरेशन।



अंत में, डीएच-ए2 बीजीए रीवर्क स्टेशन सर्किट बोर्डों पर बीजीए घटकों की मरम्मत और पुन: काम करने के लिए एक आवश्यक उपकरण है।

अपनी सटीकता, गति और बहुमुखी प्रतिभा के कारण, इसका विभिन्न उद्योगों में व्यापक रूप से उपयोग किया जाता है, जिससे यह इलेक्ट्रॉनिक इंजीनियरों के लिए एक अनिवार्य उपकरण बन जाता है।

और तकनीशियन।

2. डीएच-ए2 हॉट एयर एसएमडी बीजीए रीवर्क स्टेशन की उत्पाद विशेषताएं



• डीसोल्डरिंग, माउंटिंग और सोल्डरिंग स्वचालित रूप से।

• उच्च आयतन (250 एल/मिनट), कम दबाव (0.22किग्रा/सेमी2), कम तापमान (220 डिग्री) की विशेषता पूरी तरह से गारंटी देती है

बीजीए चिप्स बिजली और उत्कृष्ट सोल्डरिंग गुणवत्ता।

मूक और कम दबाव वाले एयर ब्लोअर का उपयोग साइलेंट वेंटिलेटर के विनियमन की अनुमति देता है, वायु प्रवाह को नियंत्रित किया जा सकता है

अधिकतम 250 लीटर/मिनट तक विनियमित।

•हॉट एयर मल्टी-होल राउंड सेंटर सपोर्ट विशेष रूप से बड़े आकार के पीसीबी और पीसीबी के केंद्र में स्थित बीजीए के लिए उपयोगी है। टालना

कोल्ड सोल्डरिंग और आईसी-ड्रॉप स्थिति।

•बॉटम हॉट एयर हीटर का तापमान प्रोफ़ाइल 300 डिग्री तक पहुंच सकता है, जो बड़े आकार के मदरबोर्ड के लिए महत्वपूर्ण है। इस दौरान,

ऊपरी हीटर को सिंक्रनाइज़ या स्वतंत्र कार्य के रूप में सेट किया जा सकता है।



3. हॉट एयर एसएमडी बीजीए रीवर्क स्टेशन की विशिष्टता

शक्ति	5300W
शीर्ष हीटर	गर्म हवा 1200W
बोलोम हीटर	गर्म हवा 1200W, इन्फ्रारेड 2700W
बिजली की आपूर्ति	AC220V± 10% 50/60Hz
आयाम	L530*W670*H790 मिमी
पोजिशनिंग	वी-ग्रूव पीसीबी समर्थन, और बाहरी सार्वभौमिक स्थिरता के साथ
तापमान नियंत्रण	K प्रकार थर्मोकपल। बंद लूप नियंत्रण. स्वतंत्र तापन
तापमान सटीकता	±2 डिग्री
पीसीबी का आकार	अधिकतम 450*490 मिमी, न्यूनतम 22*22 मिमी
कार्यक्षेत्र को ठीक-ठाक करना	±15 मिमी आगे/पीछे, ±15 मिमी दाएं/बाएं
बीजीचिप	80*80-1*1मि.मी
न्यूनतम चिप रिक्ति	0.15मिमी
तापमान सेंसर	1(ऑप्शनल)
शुद्ध वजन	70 किग्रा

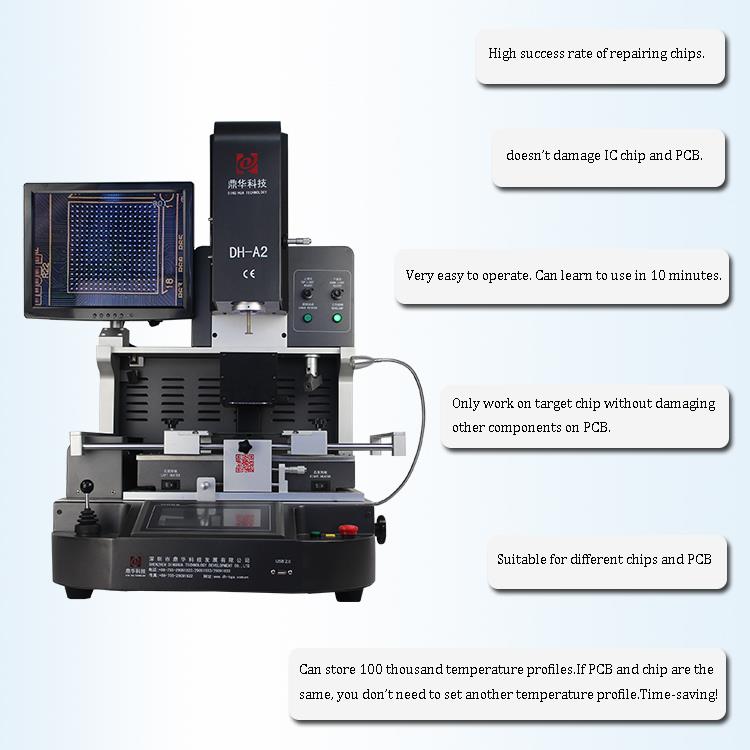

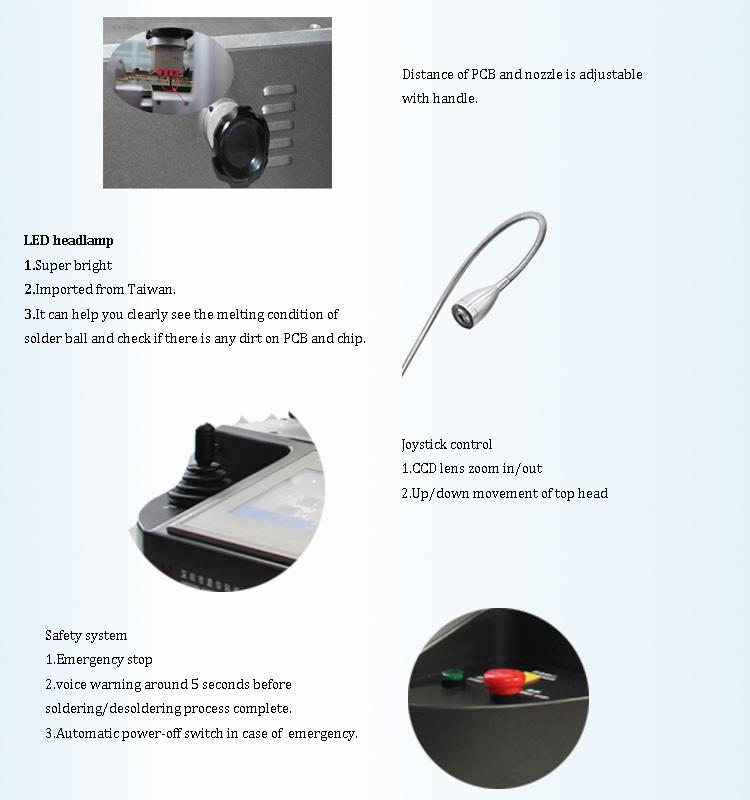

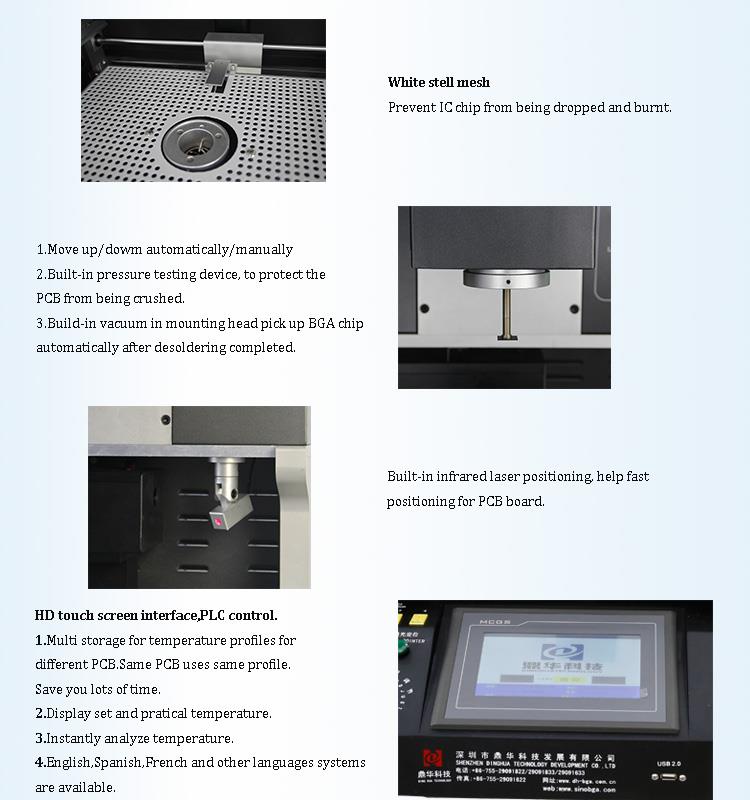

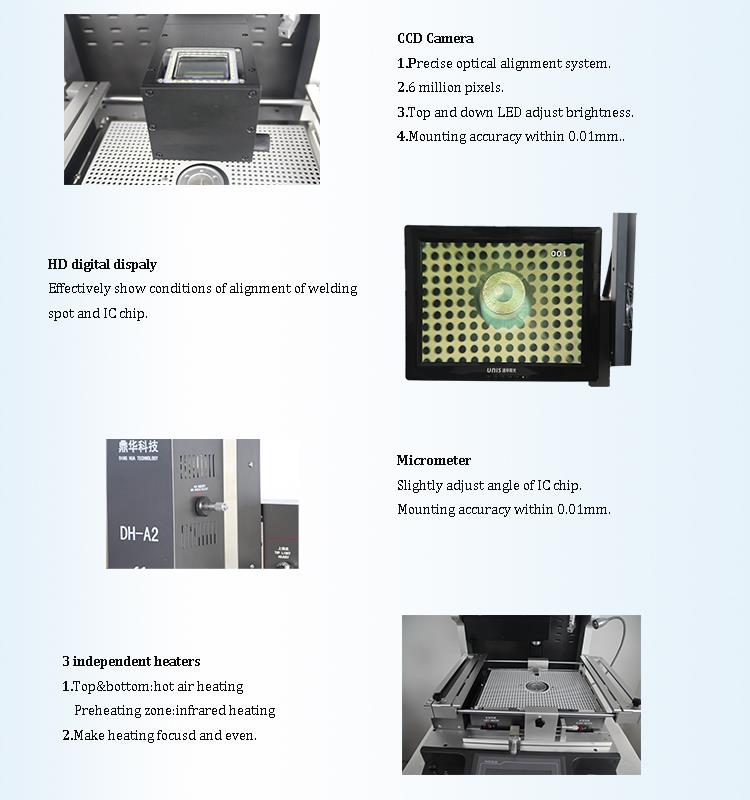

4.डीएच-ए2 हॉट एयर एसएमडी बीजीए रीवर्क स्टेशन का विवरण

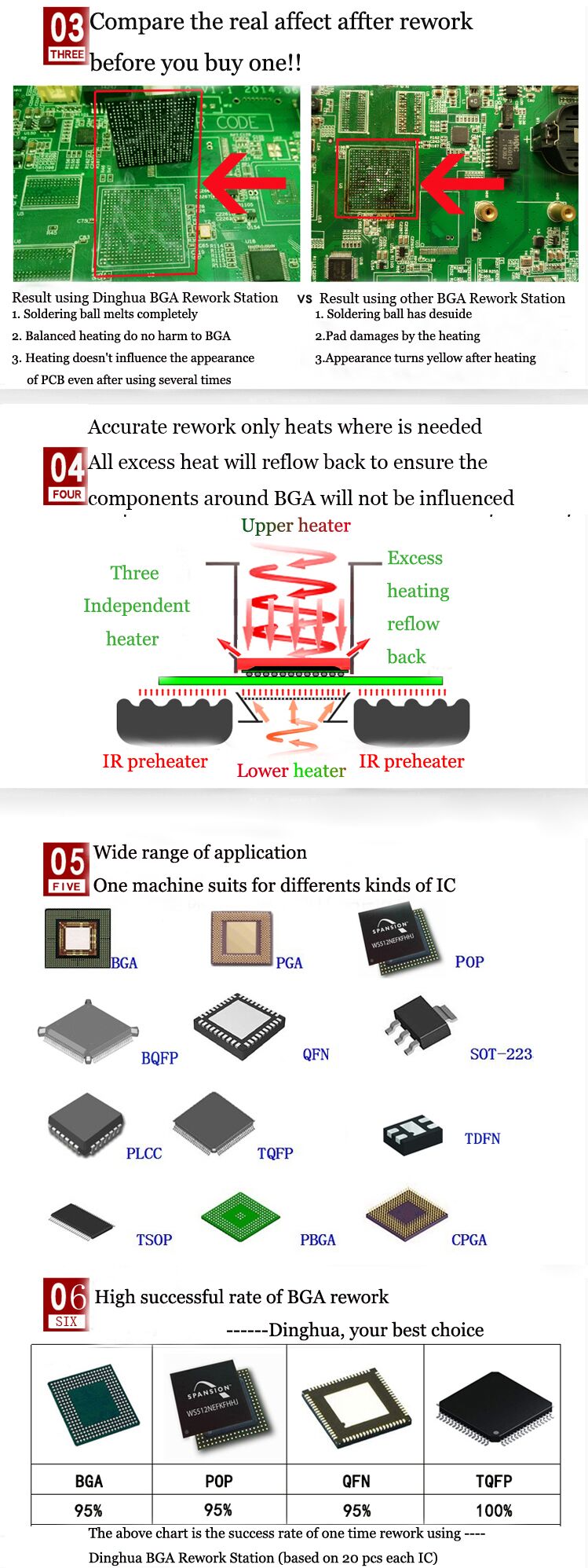

5. हमारा DH-A2 BGA रीवर्क स्टेशन क्यों चुनें?



6. DH-A2 BGA रीवर्क स्टेशन का प्रमाणपत्र

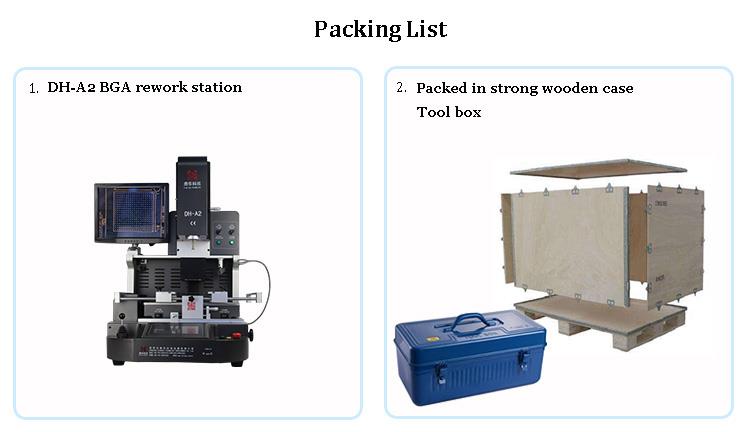

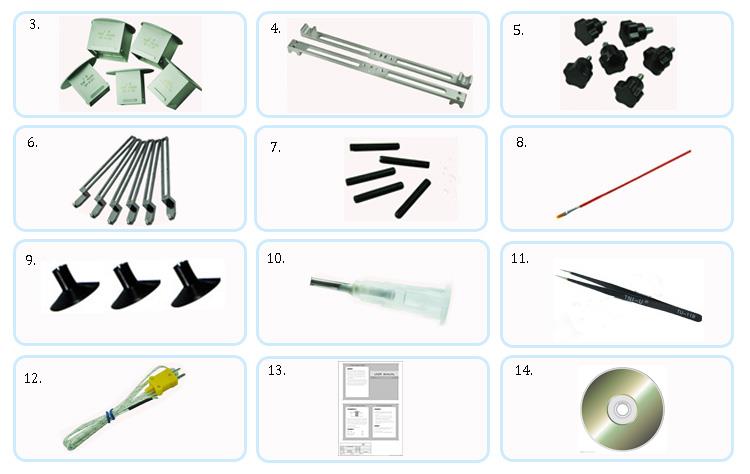

7.डीएच-ए2 बीजीए रीवर्क स्टेशन की पैकिंग और शिपमेंट

8.संबंधित ज्ञानडीएच-ए2 हॉट एयर एसएमडी बीजीए रीवर्क स्टेशन



ए) कुछ प्रश्न जिन पर हम गौर कर सकते हैं:

उपयुक्त एयर नोजल का चयन करें, एयर नोजल को हटाए जाने वाले बीजीए चिप पर इंगित करें, तापमान का अंत डालें

बीजीए रीवर्क स्टेशन के तापमान माप इंटरफ़ेस में माप केबल डालें, और तापमान डालें

बीजीए चिप के नीचे माप सिर। तापमान वक्र को निम्न तालिका के अनुसार सेट करें और इसे सेव करें

अगले उपयोग के लिए.



2. बीजीए रीवर्क स्टेशन प्रारंभ करें। कुछ समय के बाद, चिप को बिना किसी रुकावट के छूने के लिए चिमटी का उपयोग करें। यहाँ आप

सावधान रहने की जरूरत है कि इसे बहुत जोर से न छुएं। जब चिमटी चिप को छूती है और थोड़ा हिल सकती है, तो गलनांक

चिप तक पहुंच गया है. इस समय आप तापमान माप सकते हैं, फिर तापमान वक्र को संशोधित कर उसे बचा सकते हैं।



3. जब हमें चिप का गलनांक पता चल जाता है, तो इस तापमान को सोल्डरिंग के लिए अधिकतम तापमान के रूप में सेट किया जा सकता है,

और उपकरण के लिए समय आम तौर पर लगभग 20 सेकंड होता है। यह आपके चिप के तापमान का पता लगाने की विधि है

यह सीसा रहित या सीसा रहित है। आम तौर पर, बीजीए की सतह का तापमान वास्तविक तापमान के उच्चतम तापमान पर सेट होता है

सीसे का तापमान 183 डिग्री तक पहुंच जाता है। जब सीसा रहित का वास्तविक तापमान 217 डिग्री तक पहुंच जाता है, तो बीजीए सतह का तापमान निर्धारित हो जाता है

अधिकतम तापमान तक.



बी) स्थिर तापमान पर पहले से गरम करना:

1. पहले से गरम करना

तापमान प्री-हीटिंग और हीटिंग अनुभाग की मुख्य भूमिका पीसीबी बोर्ड से नमी को हटाना, फफोले को रोकना है,

और थर्मल क्षति को रोकने के लिए पूरे पीसीबी को पहले से गर्म कर लें। इसलिए, प्रीहीटिंग चरण में तापमान पर ध्यान देना चाहिए

60 डिग्री सेल्सियस और 100 डिग्री सेल्सियस के बीच सेट किया जाना चाहिए, और प्रीहीटिंग प्रभाव प्राप्त करने के लिए समय को लगभग 45 डिग्री पर नियंत्रित किया जा सकता है। बेशक, में

इस चरण में, आप वार्म-अप समय को वास्तविक स्थिति के अनुसार बढ़ा या छोटा कर सकते हैं, क्योंकि तापमान में वृद्धि निर्भर करती है

आपके पर्यावरण पर.



2. लगातार तापमान

निरंतर तापमान संचालन की दूसरी अवधि के अंत में, BGA का तापमान (सीसा रहित) के बीच रखा जाना चाहिए:

150 ~ 190 डिग्री सी, लेड के साथ: 150-183 डिग्री सी)। यदि यह बहुत अधिक है, तो इसका मतलब है कि हमारे द्वारा निर्धारित हीटिंग अनुभाग का तापमान बहुत अधिक है

इस अनुभाग का तापमान कम करें या समय कम करें। यदि यह बहुत कम है, तो आप प्रीहीटिंग अनुभाग का तापमान बढ़ा सकते हैं

और हीटिंग अनुभाग या समय बढ़ाएँ। (सीसा रहित 150-190 डिग्री C, समय 60-90s; सीसा के साथ 150-183 डिग्री C, समय 60-120s)।



इस तापमान अनुभाग में, हम आम तौर पर ताप अनुभाग के तापमान से थोड़ा कम तापमान निर्धारित करते हैं। उद्देश्य है

सोल्डर बॉल के अंदर के तापमान को बराबर करने के लिए, ताकि बीजीए का समग्र तापमान औसत हो, और वे तापमान हों

धीरे-धीरे कम किया गया। और यह अनुभाग फ्लक्स को सक्रिय कर सकता है, सोल्डर की जाने वाली धातु की सतह पर ऑक्साइड और सतह फिल्म को हटा सकता है, और

फ्लक्स की अस्थिरता, गीलापन प्रभाव को बढ़ाती है और तापमान अंतर के प्रभाव को कम करती है। वास्तविक का तापमान

स्थिर तापमान अनुभाग में परीक्षण सोल्डर बॉल को नियंत्रित करने की आवश्यकता होती है (सीसा रहित: 170 ~ 185 डिग्री, सीसा 145 ~ 160 डिग्री), और समय 30-50 सेकेंड हो सकता है।
