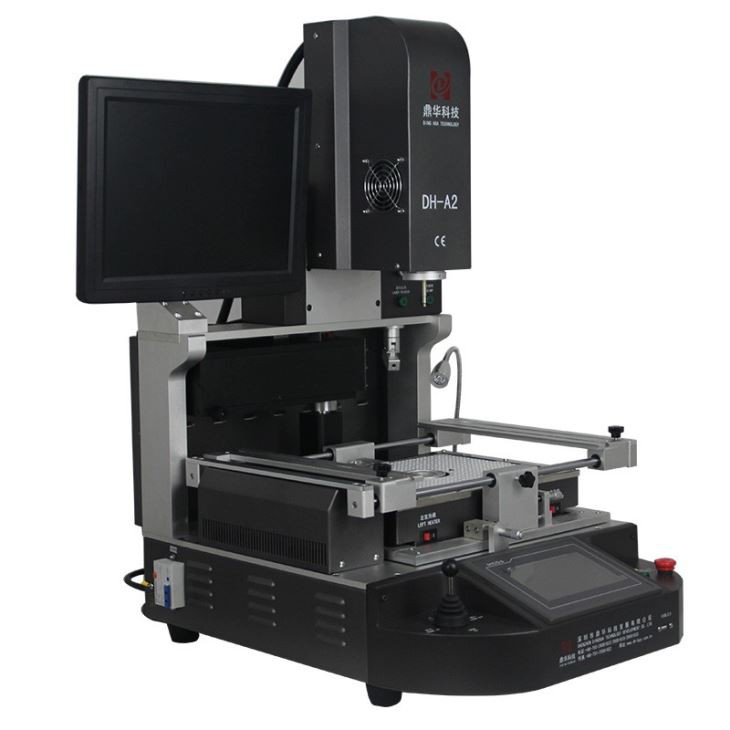

लैपटॉप के लिए इन्फ्रारेड सोल्डरिंग स्टेशन बीजीए मशीन

लैपटॉप के लिए इन्फ्रारेड सोल्डरिंग स्टेशन बीजीए मशीन

हाइब्रिड-हीटिंग के लिए IR और हॉट-एयर जो एक बड़े (100 * 100 मिमी से अधिक) मदरबोर्ड के लिए बहुत बेहतर है, जो सोल्डरिंग, डीसोल्डरिंग और प्रीहीटेड है, व्यापक रूप से कारखानों, लैब और मरम्मत की दुकानों आदि में उपयोग किया जाता है।

1. लैपटॉप के लिए इन्फ्रारेड सोल्डरिंग स्टेशन बीजीए मशीन का अनुप्रयोग

एक अलग तरह के चिप्स को मिलाप, रीबॉल, डीसोल्डर करने के लिए:

BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED चिप्स आदि।

2. लैपटॉप के लिए इन्फ्रारेड सोल्डरिंग स्टेशन बीजीए मशीन की उत्पाद विशेषताएं:

* स्थिर और लंबी उम्र (15 साल का उपयोग करने के लिए डिज़ाइन किया गया)

* उच्च सफल दर के साथ विभिन्न मदरबोर्ड की मरम्मत कर सकते हैं

* कड़ाई से हीटिंग और कूलिंग तापमान को नियंत्रित करें

* ऑप्टिकल संरेखण प्रणाली: 0.01mm . के भीतर सटीक रूप से बढ़ते हुए

* ऑपरेशन में आसान। कोई भी इसे 30 मिनट में इस्तेमाल करना सीख सकता है। किसी विशेष कौशल की आवश्यकता नहीं है।

3. की ​​विशिष्टतालैपटॉप के लिए इन्फ्रारेड सोल्डरिंग स्टेशन बीजीए मशीन

4. का विवरणलैपटॉप के लिए इन्फ्रारेड सोल्डरिंग स्टेशन बीजीए मशीन

1. शीर्ष गर्म हवा और एक वैक्यूम चूसने वाला एक साथ स्थापित, जो आसानी से एक चिप / घटक उठा रहा हैसंरेखित करना।

2. एक चिप पर उन बिंदुओं के लिए एक विभाजित दृष्टि के साथ ऑप्टिकल सीसीडी बनाम एक मॉनिटर स्क्रीन पर चित्रित मदरबोर्ड।

3. एक चिप (बीजीए, आईसी, पीओपी और एसएमटी, आदि) के लिए डिस्प्ले स्क्रीन बनाम इसके मिलान वाले मदरबोर्ड के डॉट्स संरेखितटांका लगाने से पहले।

4. 3 हीटिंग ज़ोन, अपर हॉट-एयर, लोअर हॉट-एयर और IR प्रीहीटिंग ज़ोन, जिनका उपयोग छोटे से iPhone मदरबोर्ड के लिए भी किया जा सकता है, कंप्यूटर एन टीवी मेनबोर्ड तक, आदि।

5. IR प्रीहीटिंग ज़ोन स्टील-मेष द्वारा कवर किया गया है, जो हीटिंग तत्वों को समान और सुरक्षित बनाता है।

6. समय और तापमान सेटिंग के लिए ऑपरेशन इंटरफ़ेस, तापमान प्रोफाइल को 50, 000 समूहों के रूप में संग्रहीत किया जा सकता है।

5. लैपटॉप के लिए हमारा इन्फ्रारेड सोल्डरिंग स्टेशन बीजीए मशीन क्यों चुनें?

6. लैपटॉप के लिए इन्फ्रारेड सोल्डरिंग स्टेशन बीजीए मशीन का प्रमाण पत्र

उल, ई-मार्क, सीसीसी, एफसीसी, सीई आरओएचएस प्रमाण पत्र। इस बीच, गुणवत्ता प्रणाली में सुधार और पूर्ण करने के लिए, डिंगहुआ ने आईएसओ, जीएमपी, एफसीसीए, सी-टीपीएटी ऑन-साइट ऑडिट प्रमाणन पारित किया है।

7. लैपटॉप के लिए इन्फ्रारेड सोल्डरिंग स्टेशन बीजीए मशीन की पैकिंग और शिपमेंट

8. बीजीए रीवर्क स्टेशन के लिए शिपमेंट

डीएचएल, टीएनटी, फेडेक्स, एसएफ, समुद्री परिवहन और अन्य विशेष लाइनें, आदि। यदि आप एक और शिपिंग अवधि चाहते हैं, तो कृपया हमें बताएं।

हम आपका समर्थन करेंगे।

9. भुगतान की शर्तें

बैंक हस्तांतरण, वेस्टर्न यूनियन, क्रेडिट कार्ड।

कृपया हमें बताएं कि क्या आपको अन्य सहायता की आवश्यकता है।

10. BGA रीवर्क स्टेशन DH-A2 . के लिए ऑपरेशन गाइड

11. a . के लिए प्रासंगिक ज्ञानस्वचालित रीबॉलिंग इन्फ्रारेड बीजीए मरम्मत मशीन

                             बीजीए मरम्मत स्टेशन का बुनियादी ज्ञान

1. सामान्य गर्म हवा एसएमडी मरम्मत प्रणाली का सिद्धांत है: सोल्डर जोड़ों को पिघलाने के लिए एसएमडी के पिन और पैड पर इकट्ठा करने के लिए बहुत महीन गर्म हवा के प्रवाह का उपयोग करना या डिसएस्पेशन या वेल्डिंग फ़ंक्शन को पूरा करने के लिए सोल्डर पेस्ट को फिर से भरना। एक वसंत और एक रबर सक्शन नोजल से लैस एक वैक्यूम मैकेनिकल डिवाइस का उपयोग एक ही समय में डिस्सेप्लर के लिए किया जाता है। जब सभी वेल्डिंग स्पॉट पिघल जाते हैं, तो SMD डिवाइस को धीरे से चूसा जाता है। गर्म हवा एसएमडी मरम्मत प्रणाली का गर्म हवा का प्रवाह विभिन्न आकारों के बदली गर्म हवा के नलिका द्वारा महसूस किया जाता है। क्योंकि गर्म हवा का प्रवाह हीटिंग हेड की परिधि से निकलता है, यह एसएमडी, सब्सट्रेट या आसपास के घटकों को नुकसान नहीं पहुंचाएगा, और एसएमडी को अलग करना या वेल्ड करना आसान है।

विभिन्न निर्माताओं से मरम्मत प्रणालियों का अंतर मुख्य रूप से विभिन्न ताप स्रोतों या विभिन्न गर्म वायु प्रवाह मोड के कारण होता है। कुछ नोजल SMD डिवाइस के चारों ओर और नीचे गर्म हवा का प्रवाह बनाते हैं, और कुछ नोजल केवल SMD के ऊपर गर्म हवा का छिड़काव करते हैं। सुरक्षा उपकरणों के दृष्टिकोण से, एसएमडी उपकरणों के चारों ओर और नीचे एयरफ्लो चुनना बेहतर होता है। पीसीबी वॉरपेज को रोकने के लिए, पीसीबी के नीचे प्रीहीटिंग फ़ंक्शन के साथ एक मरम्मत प्रणाली का चयन करना आवश्यक है।

चूंकि बीजीए के सोल्डर जोड़ डिवाइस के निचले भाग में अदृश्य होते हैं, इसलिए बीजीए को फिर से वेल्डिंग करते समय रीवर्क सिस्टम को लाइट स्प्लिटिंग विजन सिस्टम (या बॉटम रिफ्लेक्शन ऑप्टिकल सिस्टम) से लैस होना आवश्यक है, ताकि बढ़ते समय सटीक संरेखण सुनिश्चित किया जा सके। बीजीए उदाहरण के लिए, डिंगहुआ टेक्नोलॉजी, डीएच-ए 2, डीएच-ए 5 और डीएच-ए 6, आदि।

2.बीजीए मरम्मत कदम

BGA मरम्मत चरण मूल रूप से पारंपरिक SMD मरम्मत चरणों के समान हैं। विशिष्ट चरण इस प्रकार हैं:

1. बीजीए निकालें

(1) सरफेस असेंबली प्लेट को रीवर्क सिस्टम के वर्कटेबल पर डिसाइड करने के लिए रखें।

(2) डिवाइस के आकार से मेल खाते हुए वर्गाकार गर्म हवा के नोजल का चयन करें, और ऊपरी हीटर की कनेक्टिंग रॉड पर गर्म हवा का नोजल स्थापित करें। स्थिर स्थापना पर ध्यान दें

(3) डिवाइस पर गर्म हवा के नोजल को बांधें, और डिवाइस के चारों ओर एक समान दूरी पर ध्यान दें। यदि उपकरण के आसपास ऐसे तत्व हैं जो गर्म हवा के नोजल के संचालन को प्रभावित करते हैं, तो पहले इन तत्वों को हटा दें, और फिर मरम्मत के बाद उन्हें वापस वेल्ड करें।

(4) डिवाइस को डिसबैलेंस करने के लिए उपयुक्त सक्शन कप (नोजल) का चयन करें, सक्शन डिवाइस के वैक्यूम नेगेटिव प्रेशर सक्शन पाइप डिवाइस की ऊंचाई को समायोजित करें, डिवाइस से संपर्क करने के लिए सक्शन कप की ऊपरी सतह को कम करें, और चालू करें वैक्यूम पंप स्विच।

5） डिस्सेप्लर तापमान वक्र सेट करते समय, यह ध्यान दिया जाना चाहिए कि डिस्सेप्लर तापमान वक्र को डिवाइस के आकार, पीसीबी की मोटाई और अन्य विशिष्ट स्थितियों के अनुसार सेट किया जाना चाहिए। पारंपरिक एसएमडी की तुलना में, बीजीए का डिस्सेप्लर तापमान लगभग 150 डिग्री अधिक है।

(6) हीटिंग पावर चालू करें और गर्म हवा की मात्रा को समायोजित करें।

(7) जब सोल्डर पूरी तरह से पिघल जाता है, तो उपकरण वैक्यूम पिपेट द्वारा अवशोषित हो जाता है।

(8) गर्म हवा के नोजल को ऊपर उठाएं, वैक्यूम पंप स्विच को बंद करें, और डिसैम्बल्ड डिवाइस को पकड़ें।

2. पीसीबी पैड पर अवशिष्ट सोल्डर निकालें और इस क्षेत्र को साफ करें

(1) सोल्डरिंग आयरन के साथ पीसीबी पैड के अवशिष्ट सोल्डर को साफ और समतल करें, और सफाई के लिए अनवेल्डेड ब्रैड बेल्ट और फ्लैट स्पैड के आकार के सोल्डरिंग आयरन हेड का उपयोग करें। ध्यान दें कि ऑपरेशन के दौरान पैड और सोल्डर मास्क को नुकसान न पहुंचे।

(2) फ्लक्स अवशेषों को आइसोप्रोपेनॉल या इथेनॉल जैसे सफाई एजेंट से साफ करें।

3. निरार्द्रीकरण उपचार

चूंकि PBGA नमी के प्रति संवेदनशील है, इसलिए यह जांचना आवश्यक है कि असेंबली से पहले डिवाइस को गीला किया गया है या नहीं, और नम डिवाइस को डीह्यूमिडाइज करें।

(1) निरार्द्रीकरण उपचार के तरीके और आवश्यकताएं:

अनपैक करने के बाद, पैकेज से जुड़े ह्यूमिडिटी डिस्प्ले कार्ड की जांच करें। जब संकेतित आर्द्रता 20 प्रतिशत से अधिक हो (पढ़ें जब यह 23 डिग्री ± 5 डिग्री हो), तो यह इंगित करता है कि डिवाइस को गीला कर दिया गया है, और माउंट करने से पहले डिवाइस को डीह्यूमिडिफ़ाइड करने की आवश्यकता है। निरार्द्रीकरण एक इलेक्ट्रिक ब्लास्ट सुखाने वाले ओवन में किया जा सकता है और 12-20 घंटे के लिए 125 ± डिग्री पर बेक किया जा सकता है।

(2) निरार्द्रीकरण के लिए सावधानियां:

(ए) डिवाइस को बेकिंग के लिए उच्च तापमान प्रतिरोधी (150 डिग्री से अधिक) एंटीस्टेटिक प्लास्टिक ट्रे में रखा जाएगा।

(बी) ओवन अच्छी तरह से ग्राउंड किया जाएगा, और ऑपरेटर की कलाई अच्छी ग्राउंडिंग के साथ एक एंटी-स्टेटिक ब्रेसलेट से सुसज्जित होगी।
