बीजीए रीवर्क सिस्टम कंप्यूटर मरम्मत मशीन

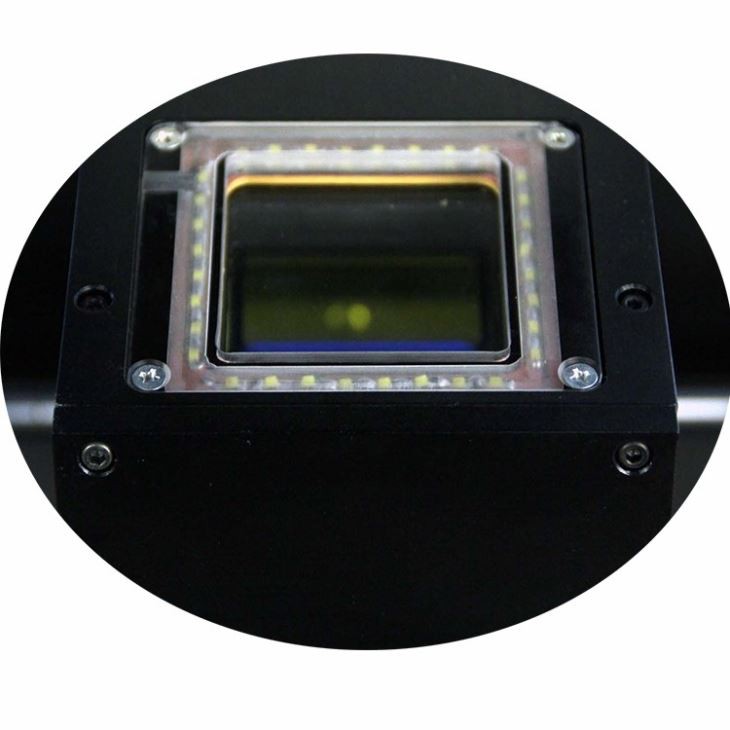

ऑप्टिकल संरेखण - प्रकाश क्षेत्र वितरण को समायोजित करने के लिए ऑप्टिकल मॉड्यूल के माध्यम से प्रिज्म इमेजिंग और एलईडी लाइटिंग को अपनाया जाता है ताकि ऑप्टिकल संरेखण और मरम्मत प्राप्त करने के लिए एक छोटी चिप की छवि डिस्प्ले पर प्रदर्शित हो। गैर-ऑप्टिकल संरेखण के बारे में बात करने के लिए संरेखण मरम्मत प्राप्त करने के लिए बीजीए को पीसीबी स्क्रीन लाइन और नग्न आंखों से बिंदु के साथ संरेखित करना है।

विभिन्न आकारों के बीजीए तत्वों के दृश्य संरेखण, वेल्डिंग और डिस्सेप्लर के लिए बुद्धिमान संचालन उपकरण प्रभावी ढंग से मरम्मत दर की उत्पादकता में सुधार कर सकते हैं और लागत को काफी कम कर सकते हैं।

वर्तमान में, मरम्मत प्रणाली में तीन हीटिंग मोड हैं: ऊपर गर्म हवा + नीचे अवरक्त, ऊपर और नीचे अवरक्त और ऊपर और नीचे गर्म हवा। फिलहाल इस बारे में कोई अंतिम निष्कर्ष नहीं निकला है कि कौन सा तरीका सबसे अच्छा है. ऊपरी गर्म हवा के कुछ उत्पादन सिद्धांत पंखे हैं, कुछ वायु पंप हैं, और बाद वाला अपेक्षाकृत बेहतर है। वर्तमान में, अवरक्त हीटिंग मुख्य रूप से दूर-अवरक्त है, क्योंकि दूर-अवरक्त तरंग की लंबाई अदृश्य प्रकाश है, रंग के प्रति संवेदनशील नहीं है, मूल रूप से विभिन्न पदार्थों का समान अवशोषण और अपवर्तक सूचकांक है, इसलिए यह अवरक्त हीटिंग से बेहतर है। एक प्रकार की गर्म हवा रिफ्लो सोल्डरिंग में, पीसीबी के निचले हिस्से को गर्म करने में सक्षम होना चाहिए। इस हीटिंग का उद्देश्य पीसीबी के सिंगल-साइड हीटिंग के कारण होने वाली विकृति और विरूपण से बचना और सोल्डर पेस्ट के पिघलने के समय को कम करना है। यह बॉटम हीटिंग बड़े आकार की प्लेटों के बीजीए पुनः कार्य के लिए विशेष रूप से महत्वपूर्ण है। बीजीए मरम्मत उपकरण के तल पर एक प्रकार के तीन हीटिंग मोड हैं: एक गर्म हवा हीटिंग है, दूसरा इन्फ्रारेड हीटिंग है, और तीसरा गर्म हवा + इन्फ्रारेड हीटिंग है। गर्म वायु तापन का लाभ सम तापन है, जिसे सामान्य मरम्मत प्रक्रिया के लिए अनुशंसित किया जाता है। इन्फ्रारेड हीटिंग का नुकसान पीसीबी का असमान हीटिंग है। अब, गर्म हवा + अवरक्त है

चीन में व्यापक रूप से उपयोग किया जाता है।

उपकरण नियंत्रण, कम मरम्मत दर, बीजीए चिप को जलाने में आसान, विशेष रूप से सीसा रहित बीजीए। कुछ उच्च-स्तरीय मरम्मत तालिकाओं की तुलना में, पीएलसी नियंत्रण और पूर्ण कंप्यूटर नियंत्रण हैं।

एक अच्छा गर्म हवा लौटाने वाला नोजल चुनें। गर्म हवा रिटर्न नोजल गैर-संपर्क हीटिंग से संबंधित है। गर्म करने के दौरान, बीजीए पर प्रत्येक सोल्डर जोड़ का सोल्डर उच्च तापमान वाले वायुप्रवाह द्वारा एक ही समय में पिघलाया जाता है। यह संपूर्ण भाटा प्रक्रिया में एक स्थिर तापमान वातावरण सुनिश्चित कर सकता है और निकटवर्ती उपकरणों को संवहनशील गर्म हवा से क्षतिग्रस्त होने से बचा सकता है। सफलता पैकेज और पीसीबी पैड पर गर्मी वितरण की एकरूपता पर निर्भर करती है, रिफ्लो में घटकों को उड़ाए या हिलाए बिना। बीजीए मरम्मत प्रक्रिया में अधिकांश अर्धचालक उपकरणों का ताप प्रतिरोध तापमान 240. सी ~ 600. सी है। बीजीए मरम्मत प्रणाली के लिए, हीटिंग तापमान और एकरूपता का नियंत्रण बहुत महत्वपूर्ण है। मरम्मत के मामले में, गर्मी संवहन हस्तांतरण में नोजल के माध्यम से गर्म हवा को बाहर निकालना शामिल है, जिसका आकार तत्व के समान है। वायुप्रवाह गतिशील है, जिसमें लैमिनर प्रभाव, उच्च और निम्न दबाव क्षेत्र और परिसंचरण गति शामिल है। जब इन भौतिक प्रभावों को गर्मी अवशोषण और वितरण के साथ जोड़ा जाता है, तो यह स्पष्ट है कि स्थानीय क्षेत्र हीटिंग के लिए गर्म हवा नोजल का निर्माण, साथ ही सही बीजीए मरम्मत, एक जटिल कार्य है। किसी भी दबाव में उतार-चढ़ाव या गर्म हवा प्रणाली के लिए आवश्यक संपीड़ित वायु स्रोत या पंप की समस्या मशीन के प्रदर्शन को मौलिक रूप से कम कर देगी।

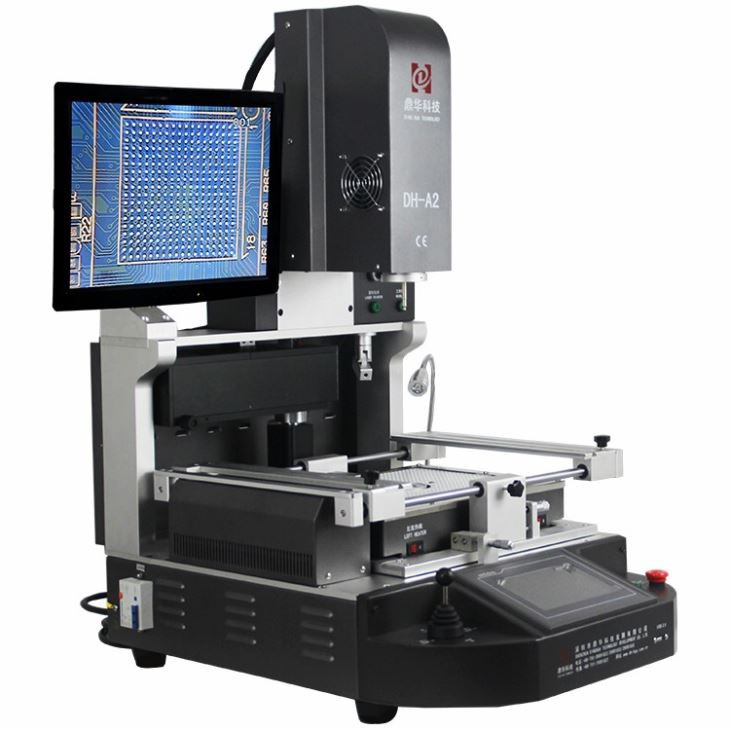

प्रभावी समय: शेन्ज़ेन डिंगहुआ टेक्नोलॉजी डेवलपमेंट सीओ, लिमिटेड द्वारा निर्मित डीएच-ए2। उपयोगिता मॉडल का बड़ा तल इन्फ्रारेड हीटिंग को अपनाता है, जो इन्फ्रारेड हीटिंग पाइप के छह समूहों से बना है; छोटा तल अवरक्त ताप पवन को अपनाता है; ऊपरी भाग गर्म हवा के ताप को अपनाता है, जो हीटिंग वायर वाइंडिंग और उच्च दबाव गैस पाइप के एक समूह से बना होता है। नियंत्रण प्रणाली पीएलसी मोड को अपनाती है, जो 200 तापमान वक्रों को संग्रहीत कर सकती है।
