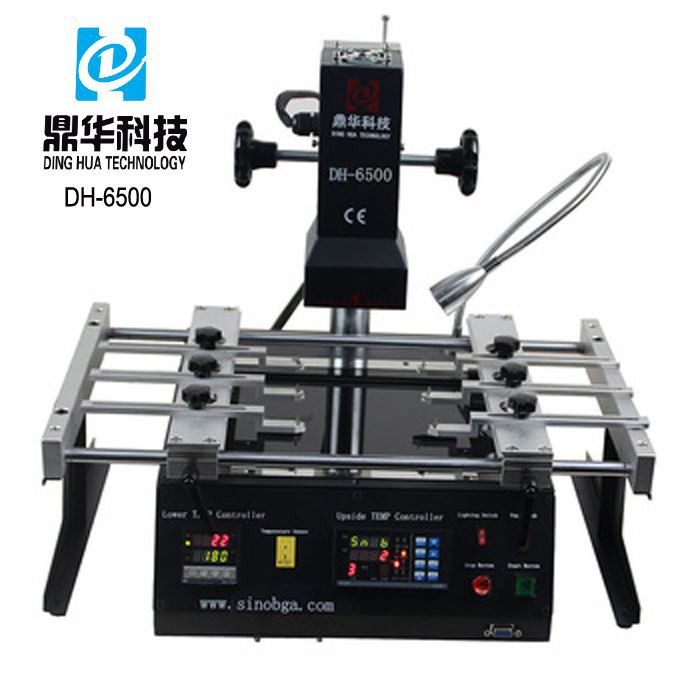

IR6500 Bga चिप रीबॉलिंग मशीन
1. सोल्डरिंग और डीसोल्डरिंग के लिए ऊपरी आईआर + निचला आईआर।2. उपलब्ध चिप आकार:2*2~80*80mm3. पीसीबी आकार उपलब्ध: 360 * 300 मिमी 4। कंप्यूटर, मोबाइल फोन और अन्य मदरबोर्ड के लिए उपयोग किया जाता है
विवरण

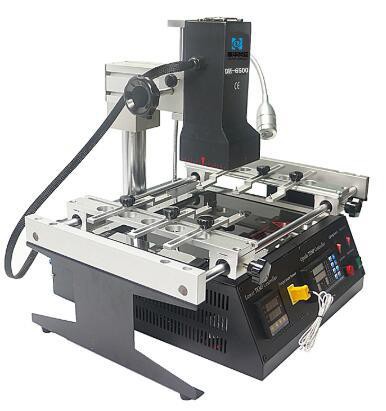

DH-6500 Xbox के लिए डिजिटल तापमान नियंत्रकों और सिरेमिक हीटिंग के साथ एक सार्वभौमिक इन्फ्रारेड मरम्मत परिसर,
PS3 BGA चिप्स, लैपटॉप, पीसी आदि की मरम्मत की गई।

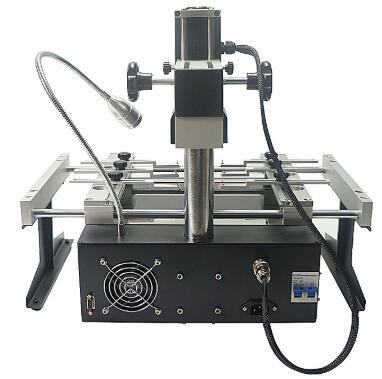

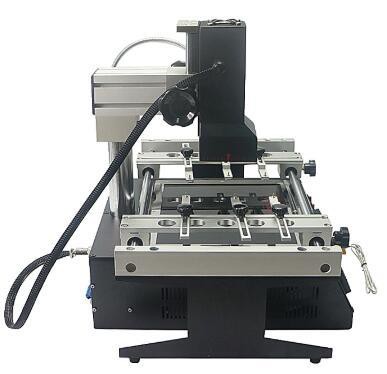

डीएच-6500 यह बाएँ, दाएँ और पीछे अलग है

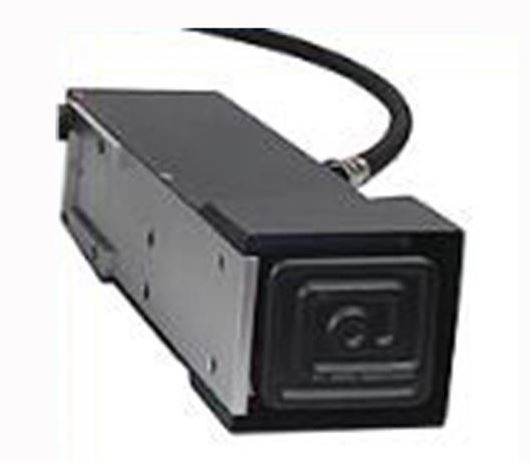

ऊपरी आईआर सिरेमिक हीटिंग, तरंग दैर्ध्य 2 ~ 8um, हीटिंग क्षेत्र 80 * 80 मिमी तक है, एक्सबॉक्स, गेमिंग कंसोल मदरबोर्ड और अन्य चिप-स्तरीय मरम्मत के लिए आवेदन।

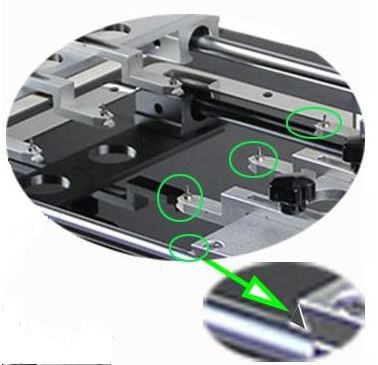

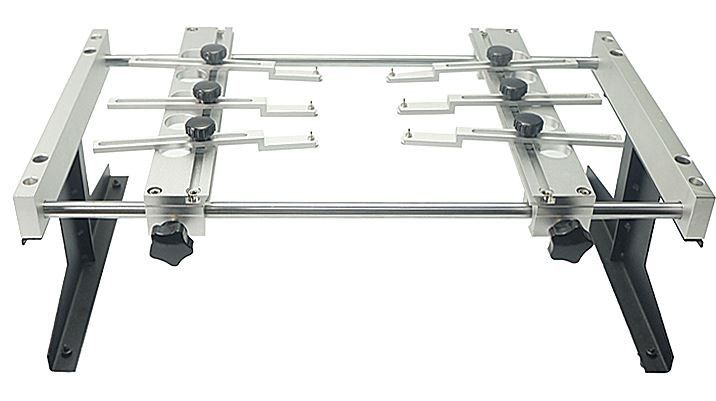

सार्वभौमिक फिक्स्चर, एक छोटे से पायदान और एक पतली और उठी हुई पिन के साथ 6 टुकड़े, जिनका उपयोग अनियमित मदरबोर्ड के लिए काम करने वाली बेंच पर तय किया जा सकता है, पीसीबी का आकार 300 * 360 मिमी तक हो सकता है।
मदरबोर्ड के लिए फिक्स्ड, चाहे कोई भी आकार वाला पीसीबी हो, जिस पर और सोल्डरिंग के लिए फिक्स किया जा सकता है
DESOLDERING

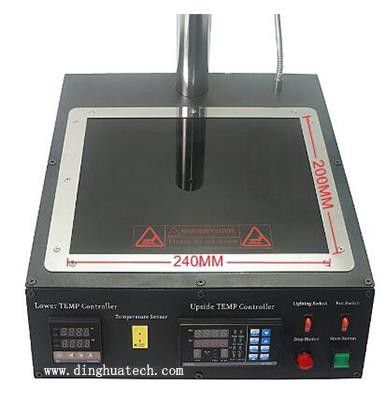

निचला प्रीहीटिंग ज़ोन, एंटी-हाई-तापमान ग्लास-शील्ड द्वारा कवर किया गया है, इसका हीटिंग क्षेत्र 200 * 240 मिमी है, अधिकांश मदरबोर्ड का उपयोग इस पर किया जा सकता है।

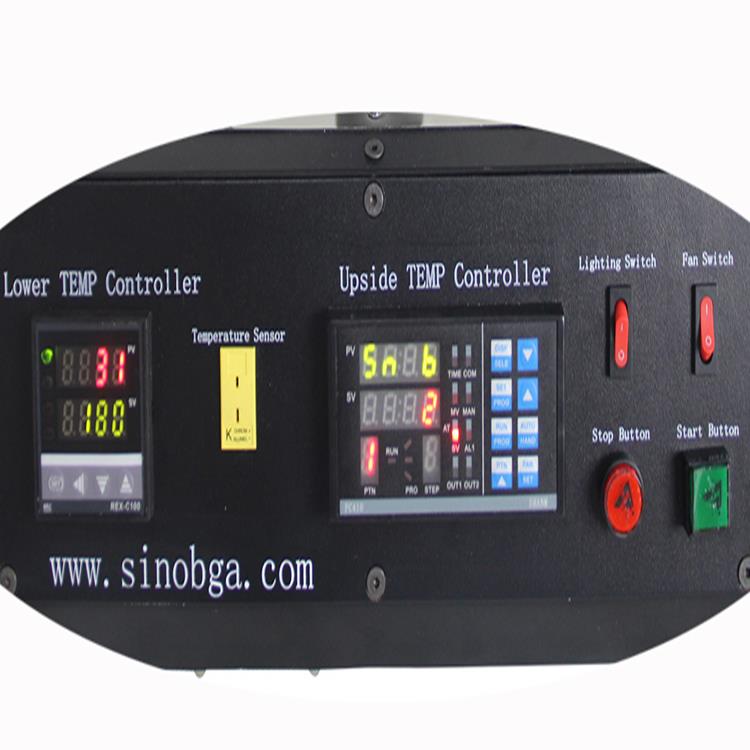

मशीनों के समय और तापमान सेटिंग के लिए 2 तापमान नियंत्रक, प्रत्येक तापमान प्रोफाइल के लिए 4 तापमान-क्षेत्र सेट किए जा सकते हैं, और तापमान प्रोफाइल के 10 समूह सहेजे जा सकते हैं।
IR6500 bga चिप रीबॉलिंग मशीन के पैरामीटर:
| बिजली की आपूर्ति | 110~250V +/-10% 50/60Hz |
| शक्ति | 2500W |
| ताप क्षेत्र | 2 आईआर |
| पीसीबी उपलब्ध | 300*360मिमी |
| घटकों का आकार | 2*2~78*78मिमी |
| शुद्ध वजन | 16 किलोग्राम |
एफक्यूए
प्रश्न: क्या यह मोबाइल फ़ोन की मरम्मत कर सकता है?
उत्तर: हाँ, यह हो सकता है।
प्रश्न: 10 सेट के लिए कितना?
A: For a better price, please email us: john@dh-kd.com
प्रश्न: क्या आप OEM स्वीकार करना चाहेंगे?
उत्तर: हां, कृपया हमें बताएं कि आपको कितनी राशि की आवश्यकता हो सकती है?
प्रश्न: क्या मैं सीधे आपके देश से खरीद सकता हूँ?
उत्तर: हाँ, हम इसे एक्सप्रेस द्वारा आपके दरवाजे तक भेज सकते हैं।
IR6500 bga चिप रीबॉलिंग मशीन के बारे में कुछ कौशल
बीजीए रीवर्क स्टेशन एक पेशेवर उपकरण है जिसका उपयोग बीजीए घटकों की मरम्मत के लिए किया जाता है। इसका उपयोग अक्सर एसएमटी उद्योग में किया जाता है। इसके बाद, हम बीजीए रीवर्क स्टेशन के बुनियादी सिद्धांतों को पेश करेंगे और बीजीए रीवर्क दर में सुधार के लिए प्रमुख कारकों का विश्लेषण करेंगे।
बीजीए रीवर्क स्टेशन को ऑप्टिकल एलाइनमेंट रीवर्क स्टेशन और गैर-ऑप्टिकल एलाइनमेंट रीवर्क स्टेशन में विभाजित किया जा सकता है। ऑप्टिकल संरेखण वेल्डिंग के दौरान ऑप्टिकल संरेखण के उपयोग को संदर्भित करता है, जो वेल्डिंग के दौरान संरेखण की सटीकता सुनिश्चित कर सकता है और वेल्डिंग की सफलता दर में सुधार कर सकता है; ऑप्टिकल संरेखण दृश्य संरेखण पर आधारित है, और वेल्डिंग के दौरान सटीकता इतनी अच्छी नहीं है।
वर्तमान में, विदेशी बीजीए रीवर्क स्टेशनों की मुख्यधारा हीटिंग विधियां पूर्ण अवरक्त, पूर्ण गर्म हवा, और दो गर्म हवा और एक अवरक्त हैं। विभिन्न हीटिंग विधियों के अलग-अलग फायदे और नुकसान हैं। चीन में बीजीए रीवर्क स्टेशनों की मानक हीटिंग विधि आम तौर पर ऊपरी और निचली गर्म हवा और नीचे अवरक्त प्रीहीटिंग है। , तीन तापमान क्षेत्र के रूप में जाना जाता है। ऊपरी और निचले हीटिंग हेड को हीटिंग तार द्वारा गर्म किया जाता है और गर्म हवा को वायुप्रवाह द्वारा बाहर निकाला जाता है। बॉटम प्रीहीटिंग को डार्क इंफ्रारेड हीटिंग ट्यूब, इंफ्रारेड हीटिंग प्लेट और इंफ्रारेड लाइट वेव हीटिंग प्लेट में विभाजित किया जा सकता है।
हीटिंग तार के हीटिंग के माध्यम से, बीजीए घटक को गर्म करने के उद्देश्य को प्राप्त करने के लिए वायु नोजल के माध्यम से गर्म हवा को बीजीए घटक में प्रेषित किया जाता है, और ऊपरी और निचले गर्म हवा के झोंके से, सर्किट बोर्ड को विकृत होने से रोका जा सकता है असमान तापन के कारण। कुछ लोग इस हिस्से को हॉट एयर गन और एयर नोजल से बदलना चाहते हैं। मेरा सुझाव है कि ऐसा न करें क्योंकि बीजीए रीवर्क स्टेशन का तापमान निर्धारित तापमान वक्र के अनुसार समायोजित किया जा सकता है। हॉट एयर गन का उपयोग करने से वेल्डिंग तापमान को नियंत्रित करना मुश्किल हो जाएगा, जिससे वेल्डिंग दर की सफलता कम हो जाएगी।
इन्फ्रारेड हीटिंग मुख्य रूप से प्रीहीटिंग की भूमिका निभाता है, सर्किट बोर्ड और बीजीए के अंदर नमी को हटाता है, और हीटिंग केंद्र बिंदु और आसपास के क्षेत्र के बीच तापमान के अंतर को प्रभावी ढंग से कम कर सकता है, और सर्किट बोर्ड विरूपण की संभावना को कम कर सकता है।
बीजीए को अलग और सोल्डर करते समय, तापमान की महत्वपूर्ण आवश्यकताएं होती हैं। तापमान बहुत अधिक है और बीजीए घटकों को जलाना आसान है। इसलिए, रीवर्क स्टेशन को आम तौर पर उपकरण द्वारा नियंत्रित करने की आवश्यकता नहीं होती है, लेकिन पीएलसी नियंत्रण और पूर्ण कंप्यूटर नियंत्रण का उपयोग किया जाता है। विनियमन.
बीजीए रीवर्क स्टेशन के माध्यम से बीजीए की मरम्मत करते समय, यह मुख्य रूप से हीटिंग तापमान को नियंत्रित करने और सर्किट बोर्ड के विरूपण को रोकने के लिए होता है। केवल इन दो भागों को अच्छी तरह से करने से ही BGA पुनः कार्य की सफलता दर में सुधार हो सकता है।
रीप्राइज़ स्टेशन BGA एक उपकरण पेशेवर उपकरण BGA का उपयोग करता है। यह उद्योग एसएमटी का एक उपयोगी उपयोग है। एनसुइट, हमारे प्रस्तुतकर्ता लेस प्रिंसिपल्स डे ला स्टेशन डे रीप्राइज़ बीजीए एंड एनालाइज़रन्स लेस फैक्टर्स सीएलईएस पीओ आर एमेलियोर ले टॉक्स डे रीप्राइज़ बीजीए।
ला स्टेशन डे रिप्राइज़ बीजीए एक स्टेशन डे एलाइनमेंट ऑप्टिक एट स्टेशन डे रिप्राइज़ डी'अलाइनमेंट नॉन ऑप्टिक। एल'अलाइनमेंट ऑप्टिक फ़ाइट रेफ़रेंस ए एल'एलाइनमेंट ऑप्टिक पेंडेंट ले स्यूडेज, सी क्यूई क्वी प्युट गारन्टिर ला प्रिसिजन डी एल'एलाइनमेंट पेंडेंट ले स्यूडेज एंड एमिलिओरर ले टौक्स डी रियूसाइट डू साउडेज एल'एलाइनमेंट ऑप्टिक एस्ट बेस सुर एल'एलाइनमेंट विज़ुअल, एट ला प्रिसिजन पेंडेंट ले सौडेज एन'एस्ट पास सी बोन.
वर्तमान में, पुनरावर्ती स्टेशनों के लिए ट्रेडिशनल चाउफेज के तरीके बीजीए एट्रेंजेस ने इन्फ्रारूज को पूरा कर लिया है, एयर चाउड कंप्लीट और डेक्स एयर चाउड एट अन इंफ्रारूज। ड्राइवर के फायदे और असुविधा के अलग-अलग तरीके। चीन में पुनः स्थापित होने वाले स्टेशनों के लिए मानकीकृत चाउफेज का तरीका बीजीए का एक सामान्यीकरण है जो एक सुप्रीअर और इन्फ्रारीयर और एक प्रीचाउफेज इंफ्राउज इन्फ्रारीयर को प्रदान करता है। , तीन क्षेत्र के तापमान की अपील। लेस टाइट्स चॉफेंटेस सुप्रीअर और इन्फ्रारीअर सोंट चॉफिस पार ले फिल चॉफेंट एट एल'एयर चाउड एस्ट इवैक्यू पर ले फ्लक्स डी'एयर। कम से कम एक दिन में ट्यूबों के इन्फ्रारूज का एक बड़ा हिस्सा तैयार हो जाएगा, इन्फ्रारूज के इन्फ्रास्ट्रक्चर की चमक और इन्फ्रारूज के अन्य ल्यूमिनस के इन्फ्रारेडों की पट्टिका।
ग्रेस औ चॉफ़ेज डु फिल चॉफ़ेंट, एल'एयर चॉड एस्ट ट्रांसमिस एयू कंपोजिट बीजीए ए ट्रैवर्स ला बस डी'एयर पोर एटेइंड्रे ल'ऑब्जेक्टिफ़ डे चॉफ़ेज डु कंपोज़ेंट बीजीए, एट पार ले सफ़लेज डी'एयर चॉड सुपीरियर एट इनफ़रिएर, ला कार्टे डे सर्किट पहले से ही एक कर्मचारी को नियुक्त करें डेफॉर्मर एन राइसन डी'अन चाउफेज इनेगल। निश्चित रूप से व्यक्तियों ने पिस्तौल के एक टुकड़े को एक हवा में बंद कर दिया और एक बस को हवा में उड़ा दिया। मुझे आश्चर्य है कि स्टेशन पर तापमान बढ़ने से पहले बीजीए ने तापमान की परिभाषा तय करने के लिए एक उचित कदम उठाया। पिस्तौल से हवा का उपयोग करते समय तापमान को नियंत्रित करना मुश्किल हो जाता है, जिससे तापमान को नियंत्रित करना मुश्किल हो जाता है।
चौफेज इंफ़्राउज जो सिद्धांत एक भूमिका डी प्रीचाफेज, सर्किट इंप्रेशन और बीजीए के आंतरिक भाग में नमी को खत्म करता है, और तापमान में अंतर के प्रभाव को कम कर सकता है, केंद्र बिंदु के केंद्र में तापमान का अंतर कर सकता है और क्षेत्र के वातावरण को कम कर सकता है। ला सर्किट इम्प्रिमे के कार्टे विरूपण की संभावना
जब आप बीजीए के बारे में सोचते हैं तो तापमान कितना महत्वपूर्ण होता है। तापमान स्तर ऊंचाई पर है और बीजीए के घटकों का उपयोग करना आसान है। परिणामस्वरूप, उपकरण पर नियंत्रण स्थापित करने के लिए एक सामान्यीकरण स्टेशन, एक नियंत्रण पीएलसी और एक नियंत्रण सूचना पूर्ण को अपनाया जा सकता है। रेगलेमेंट.
बीजीए की क्षतिपूर्ति को पुनः प्राप्त करने के लिए बीजीए के स्टेशन के माध्यम से, तापमान को नियंत्रित करने के लिए चौफेज और सर्किट के विरूपण को नियंत्रित करने का एक सिद्धांत प्रदान किया गया। यह अब तक का सबसे अच्छा समय है जब से दो टुकड़ों को पुनः प्राप्त करने के लिए बीजीए को वापस लाया गया।
