एसएमडी बीजीए रीवर्क स्टेशन स्वचालित

एसएमडी बीजीए रीवर्क स्टेशन स्वचालित

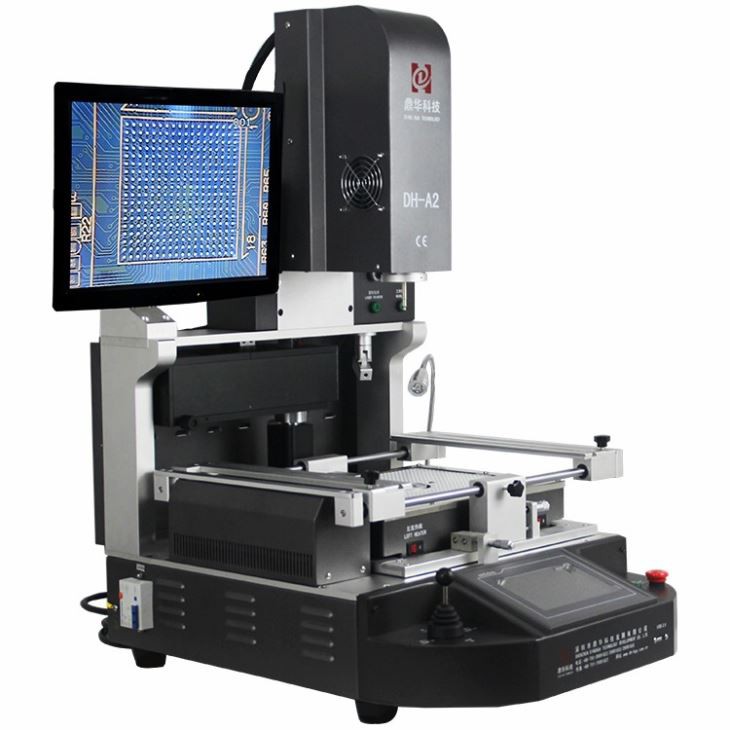

यह बेहतरीन अनुभवों वाली एक परिपक्व मशीन है, जिन ग्राहकों ने डीएच-ए2 मशीन खरीदी है, वे संतुष्ट हैं

दर 99.98% तक है, जिसका व्यापक रूप से कार, कंप्यूटर और मोबाइल फोन उद्योगों में उपयोग किया जाता था, 10 लाख से अधिक ग्राहक

का उपयोग कर रहे हैं।

1एसएमडी बीजीए रीवर्क स्टेशन स्वचालित का अनुप्रयोग

विभिन्न प्रकार के चिप्स को सोल्डर करने, रीबॉल करने, डीसोल्डर करने के लिए:

बीजीए, पीजीए, पीओपी, बीक्यूएफपी, क्यूएफएन, एसओटी223, पीएलसीसी, टीक्यूएफपी, टीडीएफएन, टीएसओपी, पीबीजीए, सीपीजीए, एलईडी चिप्स।

2. स्वचालित एसएमडी बीजीए रीवर्क स्टेशन की उत्पाद विशेषताएं

* स्थिर और लंबा जीवनकाल (15 वर्षों के उपयोग के लिए डिज़ाइन किया गया)

* उच्च सफल दर के साथ विभिन्न मदरबोर्ड की मरम्मत कर सकता है

* हीटिंग और कूलिंग तापमान को सख्ती से नियंत्रित करें

* ऑप्टिकल संरेखण प्रणाली: 0.01 मिमी के भीतर सटीक रूप से माउंटिंग

* संचालन में आसान. 30 मिनट में उपयोग करना सीख सकते हैं। किसी विशेष कौशल की आवश्यकता नहीं है.

3. एसएमडी बीजीए रीवर्क स्टेशन स्वचालित की विशिष्टता

4. एसएमडी बीजीए रीवर्क स्टेशन स्वचालित का विवरण

1. शीर्ष गर्म हवा और एक वैक्यूम सकर एक साथ स्थापित किया गया है, जो आसानी से संरेखित करने के लिए एक चिप/घटक उठा रहा है।

2. मॉनिटर स्क्रीन पर चित्रित चिप बनाम मदरबोर्ड पर उन बिंदुओं के लिए विभाजित दृष्टि के साथ ऑप्टिकल सीसीडी।

3. एक चिप (बीजीए, आईसी, पीओपी और एसएमटी, आदि) के लिए डिस्प्ले स्क्रीन बनाम इसके मिलान वाले मदरबोर्ड के डॉट्स सोल्डरिंग से पहले संरेखित होते हैं।

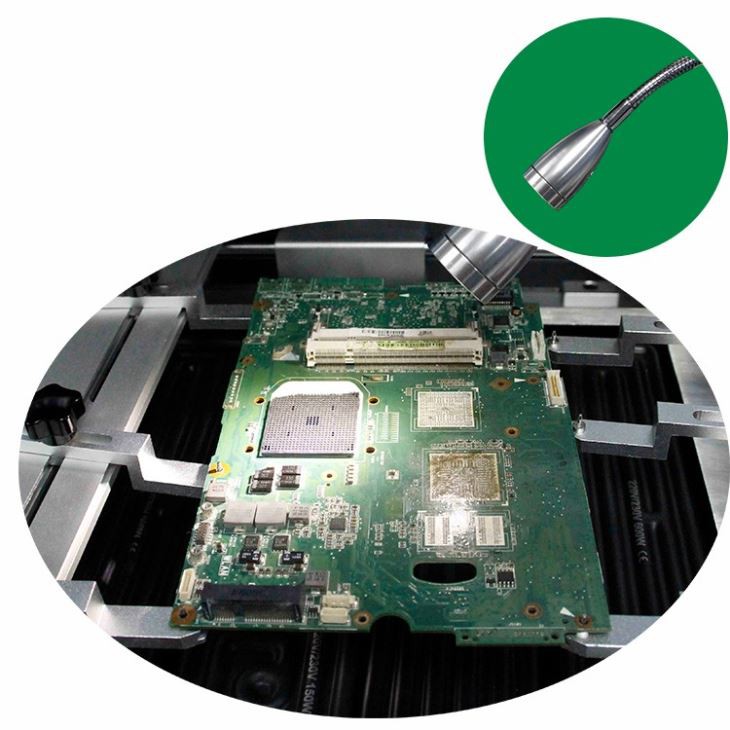

4. 3 हीटिंग जोन, ऊपरी गर्म हवा, निचली गर्म हवा और आईआर प्रीहीटिंग जोन, जिनका उपयोग छोटे से लेकर आईफोन मदरबोर्ड तक के लिए किया जा सकता है।

इसके अलावा, कंप्यूटर और टीवी मेनबोर्ड आदि तक।

5. आईआर प्रीहीटिंग ज़ोन स्टील-जाल से ढका हुआ है, जो समान रूप से और सुरक्षित रूप से गर्म होता है।

5. हमारा स्वचालित एसएमडी बीजीए रीवर्क स्टेशन स्वचालित क्यों चुनें?

6. स्वचालित बीजीए रीवर्क रीबॉलिंग मशीन का प्रमाण पत्र

यूएल, ई-मार्क, सीसीसी, एफसीसी, सीई आरओएचएस प्रमाणपत्र। इस बीच, गुणवत्ता प्रणाली में सुधार और सुधार के लिए, डिंगहुआ ने आईएसओ, जीएमपी, एफसीसीए, सी-टीपीएटी ऑन-साइट ऑडिट प्रमाणन पारित किया है।

7. स्वचालित एसएमडी बीजीए रीवर्क स्टेशन स्वचालित की पैकिंग और शिपमेंट

8. के ​​लिए शिपमेंटस्वचालित एसएमडी एसएमटी एलईडी बीजीए वर्कस्टेशन

डीएचएल/टीएनटी/फेडेक्स। यदि आप अन्य शिपिंग शर्तें चाहते हैं, तो कृपया हमें बताएं। हम आपका समर्थन करेंगे.

9. भुगतान की शर्तें

बैंक हस्तांतरण, वेस्टर्न यूनियन, क्रेडिट कार्ड।

यदि आपको अन्य सहायता की आवश्यकता हो तो कृपया हमें बताएं।

10. स्वचालित एसएमडी एसएमटी एलईडी बीजीए वर्कस्टेशन के लिए ऑपरेशन गाइड

11. एसएमडी बीजीए रीवर्क स्टेशन स्वचालित के लिए प्रासंगिक ज्ञान

तापमान प्रोफ़ाइल कैसे प्रोग्राम करें:

वर्तमान में, एसएमटी में आमतौर पर दो प्रकार के टिन का उपयोग किया जाता है: सीसा, टिन, एसएन, सिल्वर, एजी, कॉपर और सीयू। Sn63pb37 का गलनांक

सीसे के साथ 183 डिग्री है और एसएन96.5एजी3सीयू0.5 सीसे के बिना 217 डिग्री है

3. तापमान समायोजित करते समय, हमें बीजीए और पीसीबी के बीच तापमान मापने वाला तार डालना चाहिए और यह सुनिश्चित करना चाहिए

तापमान मापने वाले तार के अगले सिरे का खुला भाग डाला जाता है। एक तरह का

4. बॉल प्लांटिंग के दौरान, बीजीए की सतह और स्टील की जाली, टिन बॉल और बॉल पर थोड़ी मात्रा में सोल्डर पेस्ट लगाया जाएगा।

रोपण टेबल साफ और सूखी होनी चाहिए। 5. सोल्डर पेस्ट और सोल्डर पेस्ट को रेफ्रिजरेटर में 10 डिग्री पर संग्रहित किया जाना चाहिए। एक तरह का

6. बोर्ड बनाने से पहले यह सुनिश्चित कर लें कि पीसीबी और बीजीए सूखे हों और बिना नमी के पके हुए हों। एक तरह का

7. अंतर्राष्ट्रीय पर्यावरण संरक्षण चिह्न रॉस है। यदि पीसीबी पर यह निशान हो तो हम यह भी सोच सकते हैं कि पीसीबी किसके द्वारा बनाया गया है

सीसा रहित प्रक्रिया. एक तरह का

8. बीजीए वेल्डिंग के दौरान, पीसीबी पर समान रूप से सोल्डर पेस्ट लगाएं, और सीसा रहित चिप वेल्डिंग के दौरान थोड़ा और लगाया जा सकता है। 9. कब

वेल्डिंग बीजीए, पीसीबी के समर्थन पर ध्यान दें, बहुत कसकर क्लैंप न करें, और पीसीबी थर्मल विस्तार के अंतर को आरक्षित करें। 10. द

सीसा टिन और सीसा रहित टिन के बीच मुख्य अंतर: गलनांक अलग होता है। (183 डिग्री सीसा रहित 217 डिग्री) सीसा गतिशीलता अच्छी है, सीसा

-मुक्त गरीब. हानिकारकता सीसा रहित का अर्थ है पर्यावरण संरक्षण, सीसा रहित का अर्थ है पर्यावरण संरक्षण

11. सोल्डरिंग पेस्ट का कार्य 1 > सोल्डरिंग सहायता 2 > बीजीए और पीसीबी की सतह पर अशुद्धियों और ऑक्साइड परत को हटाना, बनाना

वेल्डिंग प्रभाव बेहतर. 12. जब निचली डार्क इन्फ्रारेड हीटिंग प्लेट को साफ किया जाता है, तो इसे तरल पदार्थों से साफ नहीं किया जा सकता है। यह

सूखे कपड़े और चिमटी से साफ किया जा सकता है!

तापमान समायोजन विवरण: सामान्य मरम्मत वक्र को पांच चरणों में विभाजित किया गया है: प्रीहीटिंग, तापमान वृद्धि, निरंतर तापमान,

फ्यूजन वेल्डिंग और बैक वेल्डिंग। आगे, हम परीक्षण के बाद अयोग्य वक्र को समायोजित करने का तरीका पेश करेंगे। आम तौर पर, हम विभाजित करेंगे

तीन भागों में मोड़ें।

1. प्रारंभिक चरण में प्रीहीटिंग और हीटिंग अनुभाग एक हिस्सा है, जिसका उपयोग पीसीबी के तापमान अंतर को कम करने, हटाने के लिए किया जाता है

   नमी, झाग बनने से रोकें, और थर्मल क्षति को रोकें। सामान्य तापमान आवश्यकताएँ हैं: जब की दूसरी अवधि

   निरंतर तापमान संचालन समाप्त हो गया है, टिन का तापमान जिसे हम परीक्षण कर रहे हैं वह (सीसा रहित: 160-175 डिग्री, सीसा: 145-160 डिग्री) के बीच होना चाहिए।

   यदि यह बहुत अधिक है, तो इसका मतलब है कि हम तापमान में वृद्धि निर्धारित करते हैं। यदि हीटिंग अनुभाग में तापमान बहुत अधिक है, तो तापमान में वृद्धि होती है।

   हीटिंग अनुभाग को कम किया जा सकता है या समय कम किया जा सकता है। यदि यह बहुत कम है, तो तापमान बढ़ाएँ या समय बढ़ाएँ। यदि पीसीबी

   बोर्ड को लंबे समय तक संग्रहीत किया जाता है और बेक नहीं किया जाता है, नमी को हटाने के लिए बोर्ड को बेक करने के लिए पहले प्रीहीटिंग का समय लंबा हो सकता है।




2. स्थिर तापमान अनुभाग एक भाग है. आम तौर पर, स्थिर तापमान अनुभाग की तापमान सेटिंग उससे कम होती है

हीटिंग अनुभाग, ताकि निरंतर तापमान प्रभाव प्राप्त करने के लिए सोल्डर बॉल के अंदर तापमान को धीरे-धीरे बढ़ाया जा सके। कार्यक्रम

इस भाग का उद्देश्य फ्लक्स को सक्रिय करना, ऑक्साइड और सतह की फिल्म और फ्लक्स की अस्थिरता को हटाना, गीलापन प्रभाव को बढ़ाना और कम करना है

तापमान अंतर का प्रभाव. सामान्य स्थिर तापमान अनुभाग में टिन का वास्तविक परीक्षण तापमान नियंत्रित किया जाना चाहिए

(सीसा-मुक्त: 170-185 डिग्री, सीसा 145-160 डिग्री)। यदि यह बहुत अधिक है, तो स्थिर तापमान को थोड़ा कम किया जा सकता है, यदि यह बहुत कम है, तो स्थिर तापमान-

मात्रा थोड़ी बढ़ाई जा सकती है. यदि हमारे मापा तापमान के अनुसार प्रीहीटिंग का समय बहुत लंबा या बहुत कम है, तो इसे समायोजित किया जा सकता है

स्थिर तापमान अवधि को लंबा या छोटा करना।

यदि प्रीहीटिंग का समय कम है, तो इसे दो मामलों में समायोजित किया जा सकता है:

1. दूसरे चरण (हीटिंग चरण) वक्र के अंत के बाद, यदि मापा गया तापमान 150 डिग्री तक नहीं पहुंचता है, तो दूसरे चरण के तापमान वक्र में लक्ष्य तापमान (ऊपरी और निचले वक्र) को उचित रूप से बढ़ाया जा सकता है या स्थिर तापमान का समय बढ़ाया जा सकता है उचित रूप से. आम तौर पर यह आवश्यक है कि दूसरे वक्र के संचालन के बाद तापमान मापने वाली लाइन का तापमान 150 डिग्री तक पहुंच सके। एक तरह का




2. दूसरे चरण की समाप्ति के बाद, यदि पता लगाने का तापमान 150 डिग्री तक पहुंच सकता है, तो तीसरे चरण (स्थिर तापमान चरण) को बढ़ाया जाना चाहिए।

प्रीहीटिंग का समय कई सेकंड या उससे कम तक बढ़ाया जा सकता है।

कम बैक वेल्डिंग समय से कैसे निपटें:

1. बैक वेल्डिंग अनुभाग के निरंतर तापमान समय को मामूली रूप से बढ़ाया जा सकता है, और अंतर को यथासंभव कई सेकंड तक बढ़ाया जा सकता है

असल में, एसएमटी पर उपयोग के बारे में सुझाव दिए गए हैं: प्लोमो, एस्टानो, एसएन, प्लाटा, एजी, कोबरे और सीयू। 183 डिग्री पर एसएन63पीबी37 का फ्यूजन और एसएन96.5एजी3सीयू पर एसएन63पीबी37 का फ्यूजन0.5 पर 217 डिग्री पर प्लोमो

3. तापमान को ठीक करने के लिए, बीजीए और पीसीबी में तापमान के उपचार के लिए केबल डालें, और एक्सप्यूएस्टा के कुछ हिस्सों को सेट करें

एक्स्ट्रीमो फ्रंटल डेल केबल डे मेडिसिन डे टेम्परेचर एस्टे इन्सर्टाडा। ऊना विशेष रूप से

4. सिएमबरा डे बोलस के दौरान, बीजीए के बारे में पास्ता डी सेलड्यूरा से एक पेक्वेना कैन्टिडाड का उपयोग करना, और सिएमबरा डे मल्ला डे का मेसा

एसेरो, बोलास डे एस्टानो वाई बोलास देबे एस्टार लिम्पिया वाई सेका। 5. ला पास्ता डे सोल्डादुरा वाई ला पास्ता डे सोल्डाडुरा डेबेन अल्मासेनर्स एन एल रेफ्रिजरेटर ए 10 डिग्री।

ऊना विशेष रूप से

6. प्लाका से पहले, पीसीबी और बीजीए को एक सुरक्षित स्थान पर रखने से पहले। ऊना विशेष रूप से

7. रॉस के मध्य परिवेश की सुरक्षा के लिए मार्का अंतर्राष्ट्रीय। यदि पीसीबी इस बिंदु पर है, तो आपको यह भी पता होना चाहिए कि पीसीबी इस बिंदु पर है

पोर अन प्रोसेसो सिन प्लोमो. ऊना विशेष रूप से

8. बीजीए की बिक्री के दौरान, पीसीबी में बिक्री के लिए एप्लिक यूनिफ़ॉर्ममेंट पास्ता, आपके पास जो भी आवेदन है वह आपके जीवन के लिए एक बड़ी समस्या है

प्लोमो. 9. बीजीए के साथ, पीसीबी के समर्थन पर ध्यान दें, पर्याप्त लाभ न लें, पीसीबी के विस्तार के लिए स्थान आरक्षित करें। 10. ला

मुख्य अंतर एंट्रे एल एस्टानो वाई एल एस्टानो सिन प्लोमो: एल पुंटो डे फ्यूजन एस डिफरेंटे। (183 डिग्री पाप प्लोमो 217 डिग्री) ला मोविलिदाद डेल प्लोमो एस बुएना,

पाप प्लोमो पोबरे. नोसिविडैड सिन प्लोमो सिग्निफिका प्रोटेक्शन डेल मेडियो एम्बिएंट, सिन प्लोमो सिग्निफिका प्रोटेक्शन डेल मेडियो एम्बिएंट

11. La función de soldadura en pasta 1> ayuda para soldar 2>बीजीए और पीसीबी की सतही गुणवत्ता और ऑक्सिडो कैपा को खत्म करना, प्रभावी प्रभाव को कम करना

डी सोल्डुरा. 12. कैलेफैक्टोरा इंफ्रारोजा ऑस्कुरा अवर से शुरू होने वाले समय में, तरल पदार्थ की स्थिरता से कोई लाभ नहीं होता है। ¡एक पैनो सेको और पिन्जास से पहले लिम्पियार!

तापमान के समायोजन का विवरण: आम तौर पर होने वाले नुकसान की भरपाई के लिए और बाद में: प्रीकैलेंटामिएंटो, ऑमेंटो ऑफ़ टेम्परेचर, टेम्परेचर कॉन्स्टैंट, सोल्डुरा पोर फ्यूजन और सोल्डुरा पोर रेट्रोसीसो। एक निरंतरता, जैसा कि आप जानते हैं, कैलिफ़िकाडा डेस्पुएज़ को ठीक करने के लिए प्रस्तुत किया गया है। सामान्य तौर पर, तीन भागों में विभाजित होना।
