IR6500 BGA मरम्मत स्टेशन
1. सोल्डरिंग और डीसोल्डरिंग2 के लिए पूर्ण आईआर। तापमान सेंसर बाहरी पोर्ट3. मदरबोर्ड का आकार उपलब्ध: 360*300mm4। तापमान प्रोफाइल संग्रहीत
विवरण

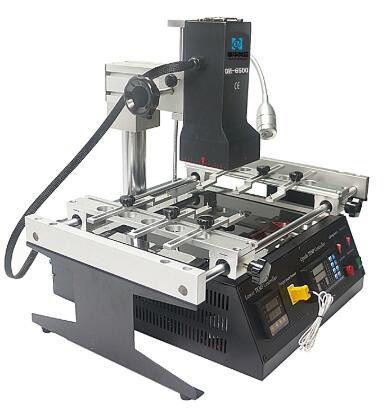

IR6500 BGA मरम्मत स्टेशन
आईआर 6500 जिसे डीएच -6500 भी कहा जाता है, इसमें 2 आईआर हीटिंग जोन, 2 पीसी तापमान पैनल और एक बड़ी पीसीबी फिक्स्ड टेबल है, जो विभिन्न पीसीबी आकारों के लिए सार्वभौमिक फिक्स्चर स्थापित करती है, जो व्यापक रूप से मोबाइल फोन, नोटबुक और अन्य इलेक्ट्रॉनिक्स के लिए उपयोग की जाती है।
डीएच-6500 यह बाएँ, दाएँ और पीछे अलग है
ऊपरी आईआर सिरेमिक हीटिंग, तरंग दैर्ध्य 2 ~ 8um, हीटिंग क्षेत्र 80 * 80 मिमी तक है, एक्सबॉक्स, गेमिंग कंसोल मदरबोर्ड और अन्य चिप-स्तरीय मरम्मत के लिए आवेदन।
सार्वभौमिक फिक्स्चर, एक छोटे से पायदान और एक पतली और उठी हुई पिन के साथ 6 टुकड़े, जिनका उपयोग अनियमित मदरबोर्ड के लिए काम करने वाली बेंच पर तय किया जा सकता है, पीसीबी का आकार 300 * 360 मिमी तक हो सकता है।
मदरबोर्ड के लिए फिक्स्ड, चाहे कोई भी आकार वाला पीसीबी हो, जिस पर और सोल्डरिंग के लिए फिक्स किया जा सकता है
DESOLDERING
निचला प्रीहीटिंग ज़ोन, एंटी-हाई-तापमान ग्लास-शील्ड द्वारा कवर किया गया है, इसका हीटिंग क्षेत्र 200 * 240 मिमी है, अधिकांश मदरबोर्ड का उपयोग इस पर किया जा सकता है।
मशीनों के समय और तापमान सेटिंग के लिए 2 तापमान नियंत्रक, प्रत्येक तापमान प्रोफाइल के लिए 4 तापमान-क्षेत्र सेट किए जा सकते हैं, और तापमान प्रोफाइल के 10 समूहों को बचाया जा सकता है।
IR6500 BGA मरम्मत स्टेशन के पैरामीटर:
| बिजली की आपूर्ति | 110~250V +/-10% 50/60Hz |
| शक्ति | 2500W |
| ताप क्षेत्र | 2 आईआर |
| पीसीबी उपलब्ध | 300*360मिमी |
| घटकों का आकार | 2*2~78*78मिमी |
| शुद्ध वजन | 16 किलोग्राम |
IR6500 BGA मरम्मत स्टेशन का FQA:
प्रश्न: यदि मुझे मशीन पर 110V स्थापित करने की आवश्यकता है, तो क्या यह ठीक है?
प्रश्न: 50 सेट के लिए कितना?
प्रश्न: क्या मैं जान सकता हूं कि खरीदने के बाद इसका उपयोग कैसे करना है?
प्रश्न: क्या मैं सीधे आपके देश से खरीद सकता हूँ?
IR6500 BGA मरम्मत स्टेशन के बारे में कुछ कौशल:
निम्नलिखित हमारे हॉट-सेलिंग मॉडल हॉट एयर प्रकार का परिचय है:
गर्म हवा बीजीए रीवर्क स्टेशन की गर्म हवा का तापन वायु ताप हस्तांतरण के सिद्धांत पर आधारित है, एक समान और नियंत्रित हीटिंग प्राप्त करने के लिए वायु की मात्रा और एयरस्पीड को समायोजित करने के लिए उच्च परिशुद्धता और नियंत्रणीय उच्च गुणवत्ता वाले हीटिंग नियंत्रण का उपयोग किया जाता है। इसका कारण यह है कि बीजीए चिप के सोल्डर बॉल भाग में पारित तापमान में गर्म हवा के आउटलेट की तुलना में एक निश्चित तापमान अंतर होगा। जब हम तापमान को गर्म करने के लिए सेट करते हैं, (क्योंकि अलग-अलग निर्माताओं के पास मशीन पर अलग-अलग तापमान नियंत्रण तापमान परिभाषित होते हैं, तापमान की आवश्यकताएं निश्चित होती हैं। इस आलेख में अंतर, इस आलेख में डेटा सभी हांगशेंग मॉडल में उपयोग किए जाते हैं), हमें इसे ध्यान में रखना चाहिए उपरोक्त तत्वों को ध्यान में रखें (हमने तापमान सुधार कहा), और हमें विशिष्ट तापमान अनुभागों की सेटिंग में टिन मोतियों के प्रदर्शन को भी समझने की आवश्यकता है (सेटिंग विधि के लिए, कृपया निर्माता के तकनीकी मार्गदर्शन को देखें)। जब हम सोल्डर बॉल के पिघलने बिंदु को नहीं समझते हैं, तो हम मुख्य रूप से अधिकतम तापमान अनुभाग को समायोजित करते हैं। सबसे पहले, मूल्य निर्धारित करें (सीसा रहित के लिए 250 डिग्री और सीसा के लिए 215 डिग्री), परीक्षण हीटिंग के लिए बीजीए रीवर्क स्टेशन चलाएं, गर्म करते समय ध्यान दें, एक नए बोर्ड के लिए, यदि आप तापमान सहनशीलता नहीं जानते हैं, तो आपको अवश्य करना चाहिए पूरी हीटिंग प्रक्रिया की निगरानी करें, जब तापमान 200 डिग्री से ऊपर बढ़ जाए, तो साइड से सोल्डर बॉल की पिघलने की प्रक्रिया का निरीक्षण करें।
यदि आप देखते हैं कि सोल्डर बॉल चमकदार है, और सोल्डर बॉल ऊपर और नीचे पिघल रही है (आप इसे बीजीए के बगल के पैच से भी देख सकते हैं, इसे चिमटी से धीरे से छूएं, यदि पैच विस्थापित हो सकता है, तो यह साबित होता है कि तापमान आवश्यकता तक पहुंच गया है), जब बीजीए चिप की सोल्डर बॉल पूरी तरह से पिघल जाती है, तो बीजीए चिप स्पष्ट रूप से नीचे डूबती हुई देखी जाती है। इस समय, हमें मशीन के उपकरण या टच स्क्रीन पर प्रदर्शित तापमान और मशीन के संचालन समय को रिकॉर्ड करने की आवश्यकता है और इस समय पिघले हुए अधिकतम तापमान को रिकॉर्ड करना होगा, और चलने के समय का रिकॉर्ड बनाना होगा, उदाहरण के लिए, उच्चतम तापमान 20 सेकंड तक चल रहा है, और फिर इस आधार पर 10-20 सेकंड जोड़ें, आप एक बहुत ही आदर्श तापमान प्राप्त कर सकते हैं!
निष्कर्ष: बीजीए करते समय, सोल्डर बॉल एन सेकंड के लिए अधिकतम तापमान अनुभाग तक पहुंचने पर अलग होना शुरू हो जाता है, और केवल तापमान वक्र के अधिकतम तापमान अनुभाग को अधिकतम तापमान स्थिर तापमान एन + 20 सेकंड पर सेट करने की आवश्यकता होती है। अन्य प्रक्रियाओं के लिए, कृपया निर्माता द्वारा प्रदान किए गए तापमान वक्र पैरामीटर देखें। सामान्य परिस्थितियों में, लीड सोल्डरिंग की पूरी प्रक्रिया को लगभग 210 सेकंड में नियंत्रित किया जाता है, और लीड-मुक्त नियंत्रण को लगभग 280 सेकंड में नियंत्रित किया जाता है। समय ज्यादा लम्बा नहीं होना चाहिए. यदि यह बहुत लंबा है, तो इससे पीसीबी और बीजीए दोनों को अनावश्यक नुकसान हो सकता है!
