आईआर प्रीहीटिंग बीजीए आईसी चिप्स हटाने की मशीन
1. सोल्डरिंग या डीसोल्डरिंग के लिए ऊपरी/नीचे गर्म हवा।2. मॉनिटर स्क्रीन 15" 1080P.3। डीसोल्डरिंग खत्म होने से पहले स्वचालित अलार्म 5 ~ 10 सेकंड। चुंबकीय नोजल जो स्थापित करने या अनइंस्टॉल करने के लिए बहुत सुविधाजनक हैं
विवरण

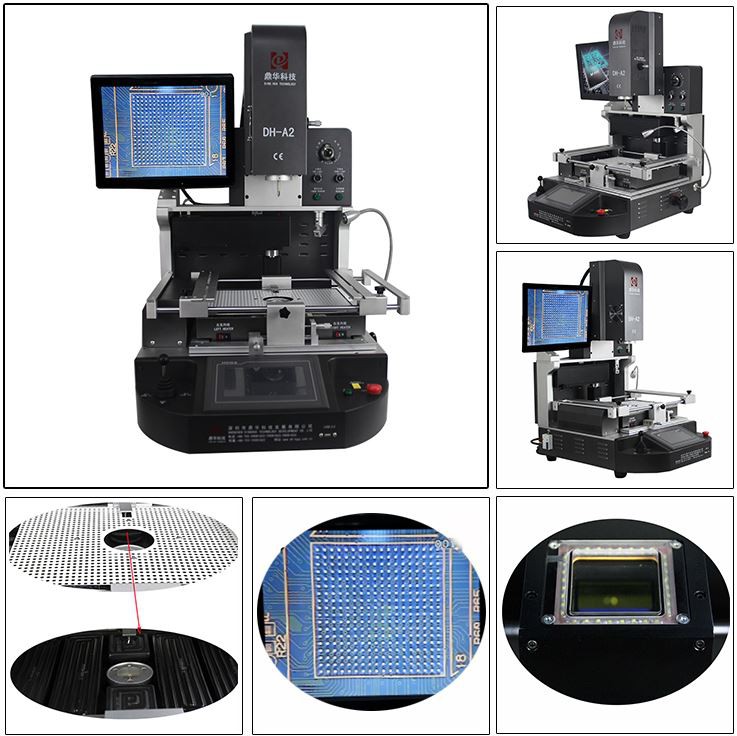

BGA रीवर्क स्टेशन DH-A2 के लिए ऑपरेशन गाइड
डीएच-ए2 ऑप्टिकल अलाइनमेंट, स्वचालित रूप से सोल्डर, डीसोल्डर, पिक अप और रिप्लेस वाली उन मशीनों के बीच एक लागत प्रभावी मॉडल है।
यूनिवर्सल फिक्स्चर का उपयोग पीसीबीए के किसी भी आकार के लिए किया जाता है, लेजर पॉइंट पीसीबी को तुरंत उचित स्थिति में रखने में मदद कर सकता है, चलने योग्य कार्यक्षेत्र पीसीबी के बाईं या दाईं ओर सुविधाजनक है।
1. आईआर प्रीहीटिंग बीजीए आईसी चिप्स हटाने वाली मशीन का अनुप्रयोग
विभिन्न प्रकार के चिप्स को सोल्डर करने, रीबॉल करने, डीसोल्डर करने के लिए:
बीजीए, पीजीए, पीओपी, बीक्यूएफपी, क्यूएफएन, एसओटी223, पीएलसीसी, टीक्यूएफपी, टीडीएफएन, टीएसओपी, पीबीजीए, सीपीजीए, एलईडी चिप्स, इत्यादि।
2. आईआर प्रीहीटिंग बीजीए आईसी चिप्स हटाने वाली मशीन की उत्पाद विशेषताएं
* स्थिर और लंबा जीवनकाल (15 वर्षों के उपयोग के लिए डिज़ाइन किया गया)
* उच्च सफल दर के साथ विभिन्न मदरबोर्ड की मरम्मत कर सकता है
* हीटिंग और कूलिंग तापमान को सख्ती से नियंत्रित करें
* ऑप्टिकल संरेखण प्रणाली: 0.01 मिमी के भीतर सटीक रूप से माउंटिंग
* संचालन में आसान. इसे कोई भी 30 मिनट में इस्तेमाल करना सीख सकता है। किसी विशेष कौशल की आवश्यकता नहीं है.
3. की विशिष्टताआईआर प्रीहीटिंग बीजीए आईसी चिप्स हटाने की मशीन
| बिजली की आपूर्ति | 110~240V 50/60Hz |
| बिजली दर | 5400W |
| स्वचालित स्तर | सोल्डर, डीसोल्डर, उठाना और बदलना, आदि। |
| ऑप्टिकल सीसीडी | चिप फीडर के साथ स्वचालित |
| संचालन नियंत्रण | पीएलसी (मित्सुबिशी) |
| चिप रिक्ति | 0.15मिमी |
| टच स्क्रीन | वक्र दिखाई देना, समय और तापमान सेटिंग |
| पीसीबीए आकार उपलब्ध है | 22*22~400*420मिमी |
| चिप का आकार | 1*1~80*80मिमी |
| वज़न | लगभग 74 किग्रा |
4. का विवरणआईआर प्रीहीटिंग बीजीए आईसी चिप्स हटाने की मशीन

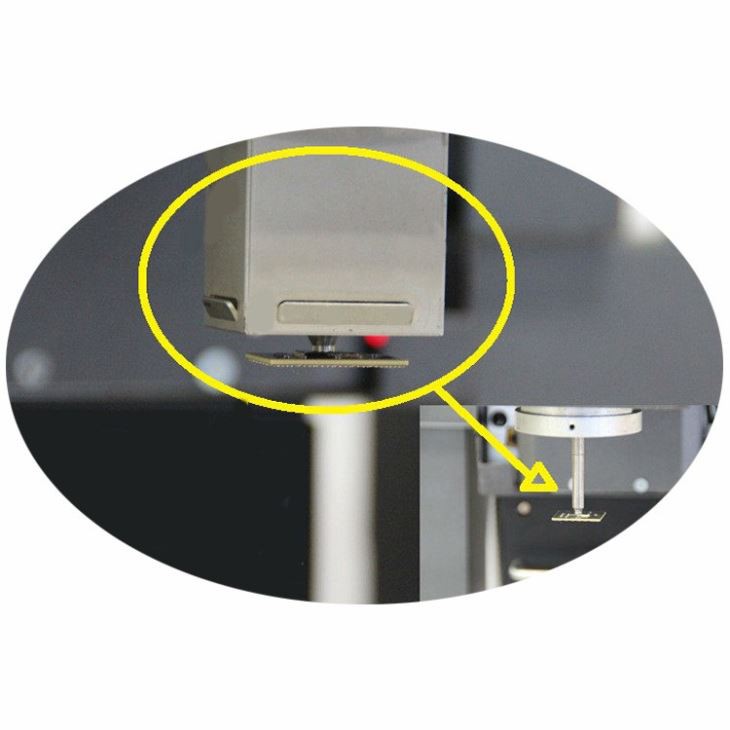

1. शीर्ष गर्म हवा और एक वैक्यूम सकर एक साथ स्थापित किया गया है, जो आसानी से संरेखित करने के लिए एक चिप/घटक उठा रहा है।
2. मॉनिटर स्क्रीन पर चित्रित चिप बनाम मदरबोर्ड पर उन बिंदुओं के लिए विभाजित दृष्टि के साथ ऑप्टिकल सीसीडी।
3. एक चिप (बीजीए, आईसी, पीओपी और एसएमटी, आदि) के लिए डिस्प्ले स्क्रीन बनाम इसके मिलान वाले मदरबोर्ड के डॉट्स सोल्डरिंग से पहले संरेखित होते हैं।
4. 3 हीटिंग ज़ोन, ऊपरी हॉट-एयर, लोअर हॉट-एयर और आईआर प्रीहीटिंग ज़ोन, जिनका उपयोग छोटे से लेकर आईफोन मदरबोर्ड, कंप्यूटर और टीवी मेनबोर्ड आदि तक के लिए किया जा सकता है।
5. आईआर प्रीहीटिंग ज़ोन स्टील-जाल से ढका हुआ है, जो हीटिंग तत्वों को समान रूप से और सुरक्षित बनाता है।
6. समय और तापमान सेटिंग के लिए ऑपरेशन इंटरफ़ेस, तापमान प्रोफाइल को 50, 000 समूहों तक संग्रहीत किया जा सकता है।
5. हमारा स्वचालित एसएमडी एसएमटी एलईडी बीजीए रीवर्क स्टेशन क्यों चुनें?
6. बीजीए रीवर्क सिस्टम कंप्यूटर मरम्मत मशीन का प्रमाण पत्र
यूएल, ई-मार्क, सीसीसी, एफसीसी, सीई आरओएचएस प्रमाणपत्र। इस बीच, गुणवत्ता प्रणाली में सुधार और सुधार के लिए, डिंगहुआ ने आईएसओ, जीएमपी, एफसीसीए, सी-टीपीएटी ऑन-साइट ऑडिट प्रमाणन पारित किया है।
7. स्वचालित बीजीए रीवर्क रीबॉलिंग मशीन की पैकिंग और शिपमेंट
8. बीजीए रीवर्क स्टेशन के लिए शिपमेंट
डीएचएल, टीएनटी, फेडेक्स, एसएफ, समुद्री परिवहन और अन्य विशेष लाइनें, आदि। यदि आप एक और शिपिंग अवधि चाहते हैं, तो कृपया हमें बताएं। हम आपका समर्थन करेंगे.
9. भुगतान की शर्तें
बैंक हस्तांतरण, वेस्टर्न यूनियन, क्रेडिट कार्ड। कृपया हमें बताएं कि क्या आपको अन्य सहायता की आवश्यकता है।
10. ए के लिए प्रासंगिक ज्ञानस्वचालित रीबॉलिंग इन्फ्रारेड बीजीए मरम्मत मशीन
बीजीए रीवर्क स्टेशन का उपयोग मोटे तौर पर तीन चरणों में विभाजित किया जा सकता है: डीसोल्डरिंग, प्लेसमेंट और सोल्डरिंग। नीचे, हम एक उदाहरण के रूप में BGA रीवर्क स्टेशन DH-A2 लेते हैं:
सोल्डरिंग:
1,मरम्मत की तैयारी:मरम्मत की जा रही बीजीए चिप के लिए उपयोग किए जाने वाले वायु नोजल का निर्धारण करें। ग्राहक द्वारा लेड या लेड-मुक्त सोल्डर का उपयोग किया जाता है या नहीं, इसके अनुसार पुनः कार्य तापमान निर्धारित किया जाता है, क्योंकि लेड सोल्डर गेंदों का पिघलने बिंदु आम तौर पर 183 डिग्री होता है, जबकि सीसा रहित सोल्डर गेंदों का पिघलने बिंदु लगभग 217 डिग्री होता है। पीसीबी मदरबोर्ड को बीजीए रीवर्क प्लेटफॉर्म पर ठीक करें और बीजीए चिप के केंद्र में लाल लेजर स्पॉट को संरेखित करें। सही प्लेसमेंट ऊंचाई निर्धारित करने के लिए प्लेसमेंट हेड को नीचे करें।
2, डीसोल्डरिंग तापमान सेट करें:तापमान सेटिंग को संग्रहित करें ताकि इसे भविष्य की मरम्मत के लिए वापस बुलाया जा सके। सामान्य तौर पर, डीसोल्डरिंग और सोल्डरिंग के लिए तापमान को समान मान पर सेट किया जा सकता है।
3, सोल्डरिंग प्रारंभ करें:टच स्क्रीन इंटरफ़ेस पर डिस्सेम्बली मोड पर स्विच करें और रिपेयर बटन पर क्लिक करें। BGA चिप को गर्म करने के लिए हीटिंग हेड स्वचालित रूप से नीचे आ जाएगा।
4,समापन:तापमान चक्र समाप्त होने से पांच सेकंड पहले मशीन अलार्म बजाएगी। एक बार तापमान वक्र पूरा हो जाने पर, नोजल स्वचालित रूप से बीजीए चिप को उठा लेगा, और प्लेसमेंट हेड बीजीए को प्रारंभिक स्थिति में उठा देगा। इसके बाद ऑपरेटर BGA चिप को सामग्री बॉक्स से जोड़ सकता है। डीसोल्डरिंग अब पूरी हो गई है।
प्लेसमेंट और सोल्डरिंग:
1,प्लेसमेंट की तैयारी:पैड से टिन हटाने का काम पूरा होने के बाद, एक नई बीजीए चिप या रीबॉल्ड बीजीए चिप का उपयोग करें। पीसीबी मदरबोर्ड को ठीक करें और लगभग BGA को पैड पर रखें।
2, प्लेसमेंट प्रारंभ करें:प्लेसमेंट मोड पर स्विच करें, स्टार्ट बटन पर क्लिक करें और प्लेसमेंट हेड नीचे चला जाएगा। नोजल स्वचालित रूप से बीजीए चिप को उठाएगा और इसे प्रारंभिक स्थिति में ले जाएगा।
3,ऑप्टिकल संरेखण:ऑप्टिकल अलाइनमेंट लेंस खोलें, माइक्रोमीटर समायोजित करें, और पीसीबी को एक्स और वाई अक्ष पर संरेखित करें। BGA कोण को R कोण के साथ समायोजित करें। बीजीए पर सोल्डर बॉल्स (नीले रंग में प्रदर्शित) और पैड पर सोल्डर जोड़ों (पीले रंग में प्रदर्शित) को डिस्प्ले पर अलग-अलग रंगों में देखा जा सकता है। समायोजित करने के बाद ताकि सोल्डर बॉल और जोड़ पूरी तरह से ओवरलैप हो जाएं, टच स्क्रीन पर "संरेखण पूर्ण" बटन पर क्लिक करें।
4,समापन:प्लेसमेंट हेड स्वचालित रूप से नीचे आ जाएगा, बीजीए को पैड पर रखें और वैक्यूम बंद कर दें। फिर सिर 2-3मिमी ऊपर उठ जाएगा और गर्म होना शुरू हो जाएगा। एक बार तापमान वक्र पूरा हो जाने पर, हीटिंग हेड प्रारंभिक स्थिति में आ जाएगा। टांका लगाने का काम पूरा हो गया है.
सोल्डरिंग:
इस फ़ंक्शन का उपयोग उन बीजीए के लिए किया जाता है जो कम तापमान के कारण खराब सोल्डर होते हैं और उन्हें दोबारा गर्म करने की आवश्यकता होती है।
1,तैयारी:पीसीबी बोर्ड को रीवर्क प्लेटफॉर्म पर ठीक करें और लेजर लाल बिंदु को बीजीए चिप के केंद्र में रखें।
2, टांका लगाना शुरू करें:तापमान सेट करें, वेल्डिंग मोड पर स्विच करें और स्टार्ट पर क्लिक करें। हीटिंग हेड स्वचालित रूप से कम हो जाएगा। बीजीए चिप से संपर्क करने के बाद, यह 2-3मिमी तक बढ़ जाएगा और फिर गर्म होना शुरू हो जाएगा।
3,समापन:तापमान वक्र पूरा होने के बाद, हीटिंग हेड स्वचालित रूप से प्रारंभिक स्थिति में आ जाएगा। सोल्डरिंग अब पूरी हो गई है.
