भारत में इन्फ्रारेड बीजीए रीवर्क स्टेशन की कीमत

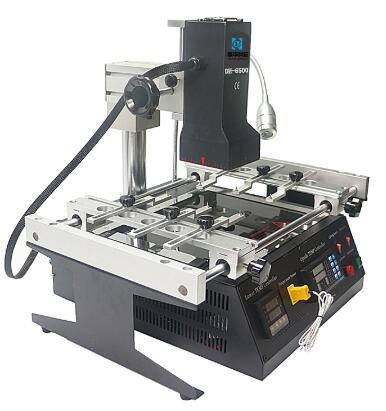

                                             डीएच-6500 इन्फ्रारेड बीजीए रीवर्क स्टेशन

इन्फ्रारेड बीजीए रीवर्क स्टेशन एक विशेष उपकरण है जिसका उपयोग इलेक्ट्रॉनिक उद्योग में मुद्रित सर्किट बोर्ड (पीसीबी) पर बॉल ग्रिड ऐरे (बीजीए) घटकों की मरम्मत या पुन: काम करने के लिए किया जाता है। बीजीए एक प्रकार की सतह-माउंट पैकेजिंग है जिसका उपयोग एकीकृत सर्किट के लिए किया जाता है, जहां कनेक्शन घटक के नीचे सोल्डर गेंदों की एक श्रृंखला के माध्यम से बनाए जाते हैं।

DH-6500 Xbox के लिए डिजिटल तापमान नियंत्रकों और सिरेमिक हीटिंग के साथ एक सार्वभौमिक इन्फ्रारेड मरम्मत परिसर,

PS3 BGA चिप्स, लैपटॉप, पीसी आदि की मरम्मत की गई।





डीएच-6500 इसका बायां, दायां और पिछला भाग अलग-अलग है







ऊपरी आईआर सिरेमिक हीटिंग, तरंग दैर्ध्य 2 ~ 8um, हीटिंग क्षेत्र 80 * 80 मिमी तक है, एक्सबॉक्स के लिए आवेदन,

गेमिंग कंसोल मदरबोर्ड, और अन्य चिप-स्तरीय मरम्मत।

सार्वभौमिक फिक्स्चर, एक छोटे पायदान और एक पतली और उभरी हुई पिन वाले 6 टुकड़े, जिनका उपयोग किया जा सकता है

अनियमित मदरबोर्ड को वर्किंग बेंच पर लगाया जाना चाहिए, पीसीबी का आकार 300*360 मिमी तक हो सकता है।





निचला प्रीहीटिंग ज़ोन, एंटी-हाई-तापमान ग्लास-शील्ड द्वारा कवर किया गया है, इसका हीटिंग क्षेत्र 200 * 240 मिमी है,

अधिकांश मदरबोर्ड का उपयोग इस पर किया जा सकता है।



मशीनों के समय और तापमान सेटिंग के लिए 2 तापमान नियंत्रक, 4 तापमान-क्षेत्र हैं

प्रत्येक तापमान प्रोफाइल के लिए सेट किया जाए, और तापमान प्रोफाइल के 10 समूहों को बचाया जा सकता है।





इन्फ्रारेड बीजीए रीवर्क स्टेशन के पैरामीटर:



बिजली की आपूर्ति	110~250V +/-10% 50/60Hz
शक्ति	2500W
ताप क्षेत्र	2 आईआर
पीसीबी उपलब्ध	300*360मिमी
घटकों का आकार	2*2~78*78मिमी
शुद्ध वजन	16 किलोग्राम



आईआर बीजीए रीवर्क स्टेशन का एफक्यूए

प्रश्न: क्या यह मोबाइल फ़ोन की मरम्मत कर सकता है?

उत्तर: हाँ, यह हो सकता है।



प्रश्न: 10 सेट के लिए कितना?

A: For a better price, please email us: john@dh-kd.com



प्रश्न: क्या आप OEM स्वीकार करना चाहेंगे?

उत्तर: हां, कृपया हमें बताएं कि आपको कितनी राशि की आवश्यकता हो सकती है?



प्रश्न: क्या मैं सीधे आपके देश से खरीद सकता हूँ?

उत्तर: हाँ, हम इसे एक्सप्रेस द्वारा आपके दरवाजे तक भेज सकते हैं।



आईआर बीजीए रीवर्क स्टेशन के बारे में कुछ कौशल



ऑपरेशन से पहले का ज्ञान:

सीसा रहित प्रीहीटिंग क्षेत्र में तापमान वृद्धि की दर आमतौर पर 1.2-5 डिग्री/सेकंड (सेकंड) पर नियंत्रित होती है। प्रीहीटिंग ज़ोन में तापमान आमतौर पर 160 डिग्री से कम होता है, और इन्सुलेशन ज़ोन में तापमान 160-190 डिग्री होता है। अधिकतम तापमान आमतौर पर 235-245 डिग्री पर नियंत्रित किया जाता है, तापमान 10-45 सेकंड तक बनाए रखा जाता है। तापमान वृद्धि से चरम तापमान तक का समय लगभग 1.5 से 2 मिनट है।

लेड सोल्डर का गलनांक 183 डिग्री है, जबकि लेड-फ्री सोल्डर पेस्ट का गलनांक 217 डिग्री है। जब तापमान 183 डिग्री तक पहुँच जाता है तो सीसा युक्त सोल्डर पेस्ट पिघलना शुरू हो जाता है। इसके रासायनिक गुणों के कारण, सोल्डर मोतियों का वास्तविक गलनांक सोल्डर पेस्ट की तुलना में अधिक होता है।

मशीन का सामान्य ज्ञान:

1,व्यापक रूप से इस्तेमाल किया:ऊपर की ओर खुला + नीचे की ओर गहरा इन्फ्रारेड।

2,तीन तापमान क्षेत्र मॉडल:गर्म हवा + उज्ज्वल गर्मी + कम अंधेरे अवरक्त प्रकाश।

3,पूर्ण-लाल उपस्थिति:ऊपरी इन्फ्रारेड + निचला डार्क इन्फ्रारेड। मुख्य बिंदु: हीटिंग के तरीके और तापमान शेड्यूल उत्पाद के प्रकार के आधार पर भिन्न होते हैं। ऊष्मा का परिचय इस प्रकार है:

गर्म हवा का ताप:उच्च परिशुद्धता, नियंत्रणीय हीटिंग की पेशकश करते हुए, वायु ताप हस्तांतरण के सिद्धांत का उपयोग करता है। हवा की मात्रा और हवा की गति को समायोजित करने से एक समान और नियंत्रणीय ताप प्राप्त होता है। वेल्डिंग के दौरान, बीजीए चिप के शरीर से गर्मी स्थानांतरित होती है, जिससे सोल्डर मोतियों और गर्म हवा के आउटलेट के बीच तापमान में अंतर होता है। अलग-अलग निर्माताओं के आधार पर तापमान की आवश्यकताएं भिन्न हो सकती हैं, और इस श्वेत पत्र में दिया गया डेटा सभी डिंगहुआ प्रौद्योगिकी मॉडल पर लागू होता है। स्थापित करते समय इन कारकों पर विचार किया जाना चाहिए, और सोल्डर मोतियों के प्रदर्शन को समझा जाना चाहिए और तदनुसार कॉन्फ़िगर किया जाना चाहिए।
तापमान अनुभागों में विभेदन के लिए (विशिष्ट सेटिंग्स के लिए निर्माता के तकनीकी निर्देश देखें), पहले उच्चतम तापमान अनुभाग को समायोजित करना महत्वपूर्ण है। अधिकतम तापमान मान (सीसा रहित के लिए 235 डिग्री, सीसा युक्त सामग्री के लिए 220 डिग्री) सेट करें और परीक्षण हीटिंग के लिए बीजीए मरम्मत स्टेशन चलाएं। गर्म करते समय, पूरी प्रक्रिया की निगरानी करें, खासकर यदि नए बोर्ड की तापमान सहनशीलता अज्ञात है। जब तापमान 200 डिग्री से अधिक हो जाए, तो बीजीए के बगल वाले पैच में सोल्डर बॉल की पिघलने की प्रक्रिया का निरीक्षण करें। पैच को छूने के लिए चिमटी का प्रयोग करें; यदि यह चलता है, तो तापमान पर्याप्त है। जब बीजीए चिप डूबने लगे, तो डिवाइस या टचस्क्रीन पर प्रदर्शित तापमान और संचालन समय रिकॉर्ड करें। गलनांक तक पहुंचने के बाद आदर्श तापमान 10-20 सेकंड तक बनाए रखा जाना चाहिए।

जमीनी स्तर:एक बार बीजीए बनने के बाद, कुछ सेकंड के लिए चरम तापमान पर पहुंचने के बाद सोल्डर बॉल अलग होना शुरू हो जाएंगे। तापमान वक्र के केवल उच्चतम तापमान खंड को N + 20 सेकंड के लिए उच्चतम स्थिर तापमान पर सेट करने की आवश्यकता है। अन्य प्रक्रियाओं के लिए, निर्माता द्वारा प्रदान किए गए तापमान वक्र पैरामीटर देखें। आम तौर पर, लीडेड सोल्डरिंग की पूरी प्रक्रिया को लगभग 210 सेकंड के भीतर नियंत्रित किया जाना चाहिए, और लीड-मुक्त प्रक्रिया को लगभग 280 सेकंड के भीतर नियंत्रित किया जाना चाहिए। पीसीबी और बीजीए को अनावश्यक क्षति से बचने के लिए समय बहुत लंबा नहीं होना चाहिए।
