छोटे इन्फ्रारेड बीजीए रीवर्क स्टेशन
DH -6500 2 IR हीटिंग ज़ोन के साथ एक पूरी तरह से इन्फ्रारेड BGA REWWORK स्टेशन है, ऊपरी IR हीटिंग ज़ोन 80*80 मिमी है, पीसीबी आकार के लिए उपयोग किया जाने वाला कम IR हीटिंग ज़ोन, अधिकतम 360*300 मिमी, अन्य समान मशीनों/मॉडल की तुलना में बहुत बड़ा है, जो कि Xbox, वॉशिंग मशीन, रेफ्रिजरेटर और टीवी {
विवरण
छोटे इन्फ्रारेड BGA Rework स्टेशन एक कॉम्पैक्ट और कुशल उपकरण है, जो BGA, SMD, और अन्य इलेक्ट्रॉनिक घटकों की मरम्मत और पुन: काम करने के लिए डिज़ाइन किया गया है, . यह एक समान गर्मी वितरण सुनिश्चित करने के लिए इन्फ्रारेड हीटिंग तकनीक का उपयोग करता है, जो कि पास के घटकों को नुकसान के जोखिम को कम करता है {{1} पीसीबी . पर कार्यों को फिर से शुरू करने, सोल्डरिंग और फिर से कार्यों के लिए उपयुक्त है।

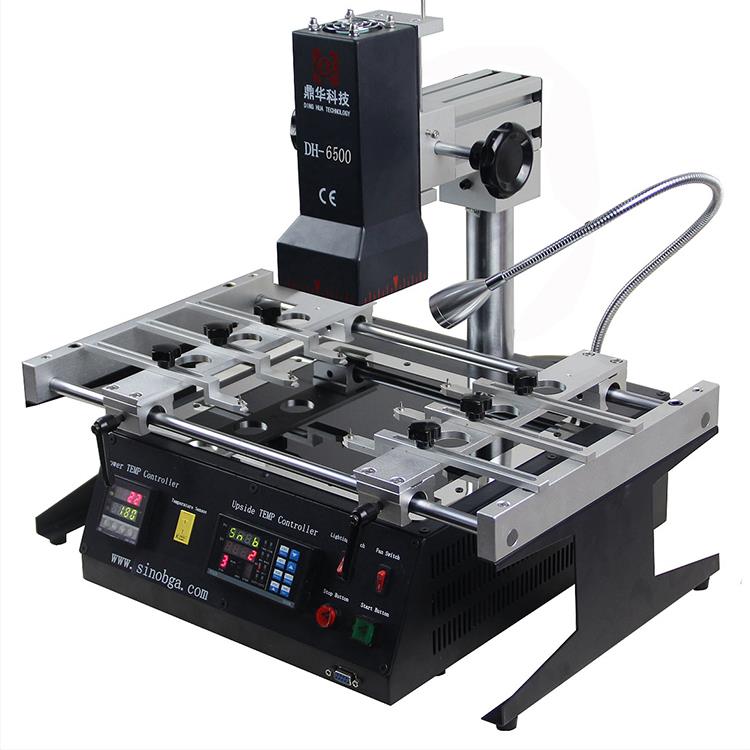

DH -6500 इन्फ्रारेड BGA rework Station
Dh -6500 को 10 से अधिक वर्षों के लिए बाजार में विकसित और उपयोग किया गया है . इसमें मुख्य रूप से दो IR हीटिंग ज़ोन और दो तापमान नियंत्रक . शामिल हैं। सिस्टम को संचालित करने के लिए सरल और आसान है, और इसका व्यापक रूप से गेमिंग कंसोल, टीवी, और अन्य घरेलू अप्पन इंडस्ट्रीज {4} में उपयोग किया जाता है।

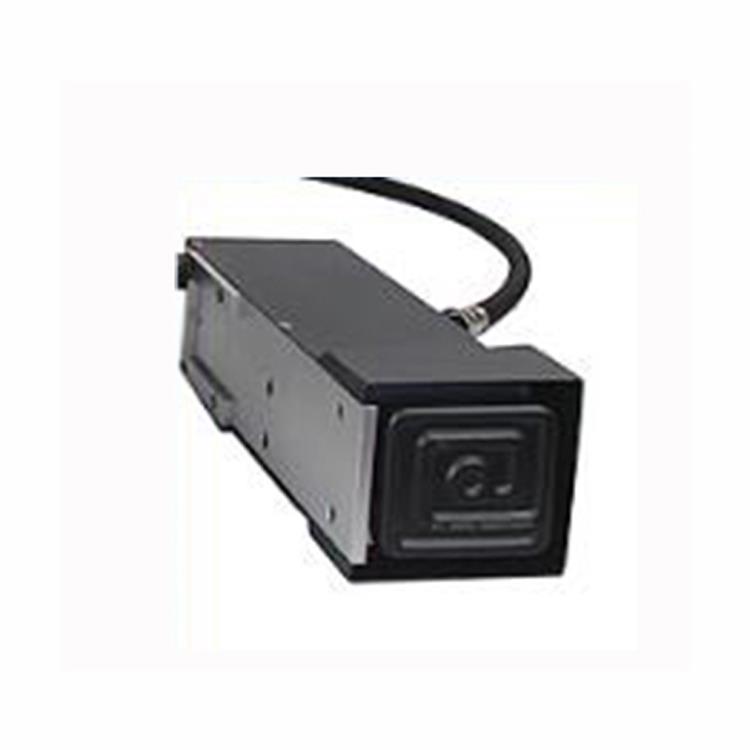

ऊपरी इन्फ्रारेड हीटिंग क्षेत्र में 2-8 माइक्रोन की तरंग दैर्ध्य रेंज के साथ 80 × 80 मिमी तक एक सिरेमिक हीटर का आकार है, जो आसानी से अधिकांश काले और हल्के रंग की सामग्री . द्वारा अवशोषित हो जाता है।

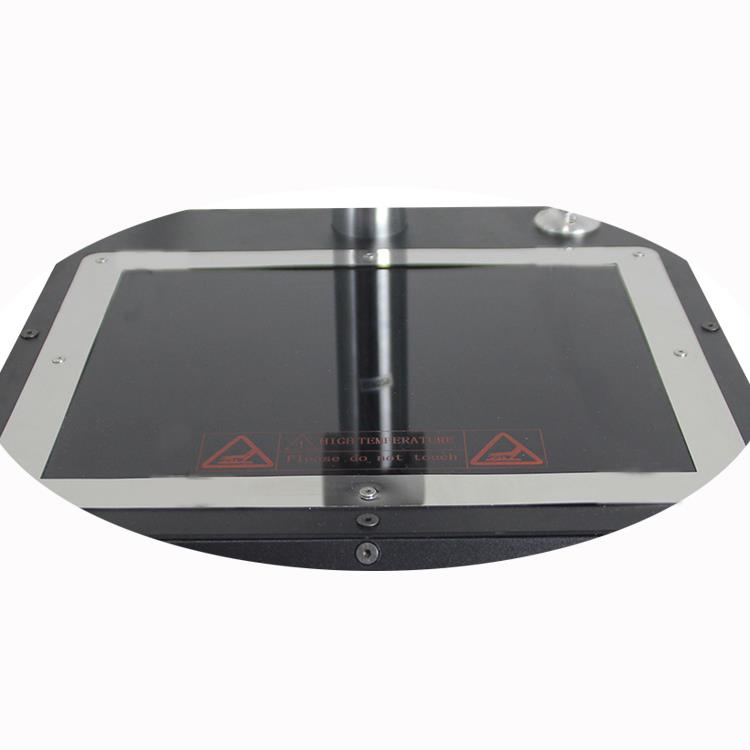

निचला आईआर प्रीहीटिंग ज़ोन एक एंटी-हाई-टेम्परेचर ग्लास शील्ड से सुसज्जित है, जो हीटिंग . के दौरान बड़े घटकों की बेहतर सुरक्षा सुनिश्चित करने के लिए और भी अधिक हीटिंग प्रदान करता है
सिस्टम में वी-ग्रूव, एलीगेटर क्लिप और मूव्ड यूनिवर्सल फिक्स्चर शामिल हैं, जो विभिन्न आकृतियों के मदरबोर्ड को समायोजित कर सकते हैं, जिससे उन्हें सोल्डरिंग या डिसोल्डरिंग के लिए इष्टतम स्थिति में सुरक्षित रूप से तय किया जा सकता है .}
समर्थित अधिकतम पीसीबी आकार 360 × 300 मिमी है, और घटक आकार 2 × 2 मिमी से 78 × 78 मिमी . तक होता है
डिजिटल इर मशीन फीचर्स
- दो तापमान नियंत्रक
- दस तापमान प्रोफाइल को बचाया जा सकता है
- वास्तविक समय के तापमान की निगरानी के लिए एक बाहरी थर्मोकपल
- आसान ऑपरेशन के लिए रंग-कोडित बटन
इन्फ्रारेड बीजीए रीवर्क स्टेशन के तकनीकी विनिर्देश
| पैरामीटर | विनिर्देश |
| बिजली की आपूर्ति | 110-250V, 50/60 हर्ट्ज |
| शक्ति | 2500W |
| गर्म क्षेत्र | 2 आईआर क्षेत्र |
| पीसीबी आकार | 300 × 360 मिमी तक |
| घटक आकार | 2 × 2 से 78 × 78 मिमी |
| शुद्ध वजन | 16 किलोग्राम |
उपवास
प्रश्न: क्या मैं अपने देश में आपका वितरक बन सकता हूं?
A: हाँ, आप . कर सकते हैं
प्रश्न: क्या आपके उत्पादों का उपयोग करने वाली कोई प्रसिद्ध कंपनियां हैं?
A: हाँ, Google, Huawei, और Mitsubishi जैसी कंपनियां हमारे उत्पादों का उपयोग करें .
प्रश्न: क्या आप नए उत्पाद डिजाइन प्रस्तावों को स्वीकार करते हैं?
A: हाँ, यदि आपके पास कोई नया डिज़ाइन या समाधान विचार है, तो कृपया हमसे John@dinghua-bga.com . पर संपर्क करें
प्रश्न: क्या मैं सीधे आपके देश से खरीद सकता हूं?
A: हाँ, हम उत्पाद को सीधे एक्सप्रेस डिलीवरी . के माध्यम से आपके दरवाजे पर भेज सकते हैं
IR BGA REWWORK स्टेशन के बारे में कुछ सुझाव
प्रोफ़ाइल क्या है?
एक प्रोफ़ाइल तापमान वक्र है जो कि रिववर्क स्टेशन desolder और मिलाप BGA घटकों . के लिए अनुसरण करता है
प्रोफ़ाइल में चार अलग -अलग चरण होते हैं, जिन्हें नीचे समझाया गया है:
- प्रीहिएटर:यह चरण बोर्ड को 150 डिग्री और 180 डिग्री . के बीच एक समान तापमान पर लाता है, यह तापमान मिलाप जोड़ों को प्रभावित नहीं करता है, लेकिन ऊपर और नीचे के बीच तापमान अंतर (डेल्टा टी) को कम करता है, बोर्ड या बीजीए . को नुकसान को रोकता है .} {
- डुबाना:इस चरण में, बोर्ड को प्रवाह को सक्रिय करने के लिए गर्म किया जाता है . यह महत्वपूर्ण है क्योंकि फ्लक्स को अपने फ़ंक्शन को ठीक से करने के लिए एक विशिष्ट समय सीमा के भीतर सक्रिय किया जाना चाहिए .
- Relow:इस चरण के दौरान, सोल्डर गेंदें पिघल जाती हैं और पैड्स को बॉन्ड . यह महत्वपूर्ण है कि यह चरण सही समय तक रहता है क्योंकि घटक उच्च तापमान के लिए लंबे समय तक जोखिम का सामना नहीं कर सकते हैं . आमतौर पर, BGA को 20-30 सेकंड के लिए लगभग 260 डिग्री . {
- शांत हो जाओ:इस चरण में बीजीए का नियंत्रित शीतलन शामिल है, आमतौर पर थर्मल तनाव . से बचने के लिए प्रति सेकंड 2-3 डिग्री से अधिक नहीं है।
