बॉल ग्रिड ऐरे रीवर्क स्टेशन
डीएच{{0}ए2ई पुन: कार्य प्रौद्योगिकी में एक छलांग का प्रतिनिधित्व करता है, जो सबसे चुनौतीपूर्ण पीसीबी मरम्मत से निपटने के लिए उप-{2}}मिलीमीटर परिशुद्धता के साथ औद्योगिक स्वचालन का संयोजन करता है। यह पूरी तरह से सुसज्जित बॉल ग्रिड एरे रीवर्क स्टेशन उन वातावरणों के लिए बनाया गया है जहां पुनरावृत्ति, अपटाइम और दोषरहित परिणाम गैर-परक्राम्य हैं।
विवरण

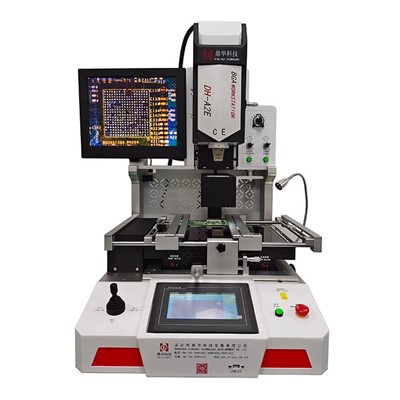

DH-A2E: स्वचालित परिशुद्धता पुनर्कार्य में अगला विकास
DH{{0}A2E स्वचालित, उच्च परिशुद्धता PCB मरम्मत के लिए एक नया मानक स्थापित करता है। एक उन्नत के रूप में डिज़ाइन किया गयाबॉल ग्रिड ऐरे रीवर्क स्टेशन, यह ऑप्टिकल संरेखण को पूरी तरह से स्वचालित पिक {{0}और -प्लेस, डीसोल्डरिंग और सोल्डरिंग चक्रों के साथ एकीकृत करता है, जिससे ऑपरेटर निर्भरता और मानवीय त्रुटि में काफी कमी आती है।
इसे सटीकता और उपयोग में आसानी दोनों के लिए इंजीनियर किया गया हैएसएमडी रीवर्क स्टेशनउल्लेखनीय विशिष्टताओं को प्राप्त करता है: ±1 डिग्री के भीतर तापमान नियंत्रण और 0.01 मिमी की स्थिति सटीकता। प्री-लोडेड प्रोग्राम के साथ इसका सहज ज्ञान युक्त टच स्क्रीन इंटरफ़ेस सभी कौशल स्तरों के तकनीशियनों को जटिल कार्य निष्पादित करने की अनुमति देता है।बीजीए स्वचालित पुनः कार्य करेंआत्मविश्वास के साथ प्रक्रियाएँ। नाजुक सूक्ष्म -}बीजीए से लेकर बड़े घटकों तक, डीएच-ए2ई एसएमटी मरम्मत की एक विस्तृत श्रृंखला को संभालता है, जो इसे उपज और स्थिरता को बढ़ावा देने के इच्छुक किसी भी आधुनिक इलेक्ट्रॉनिक्स मरम्मत प्रयोगशाला या उत्पादन लाइन के लिए आदर्श आधारशिला बनाता है।
उत्पाद लाभ
1. पूर्णतः स्वचालित पुनर्कार्य चक्र:स्वचालित चिप हटाने, प्लेसमेंट और सोल्डरिंग के साथ वास्तविक हाथों-हाथ ऑपरेशन का अनुभव करें। एकीकृत दृष्टि प्रणाली और स्वचालित सामग्री हैंडलिंग (पिक, फीड, कैमरा पोजिशनिंग) पूरा करती हैबीजीए स्वचालित पुनः कार्य करेंऐसी प्रक्रिया जो मैन्युअल हस्तक्षेप को कम करती है और थ्रूपुट को अधिकतम करती है।

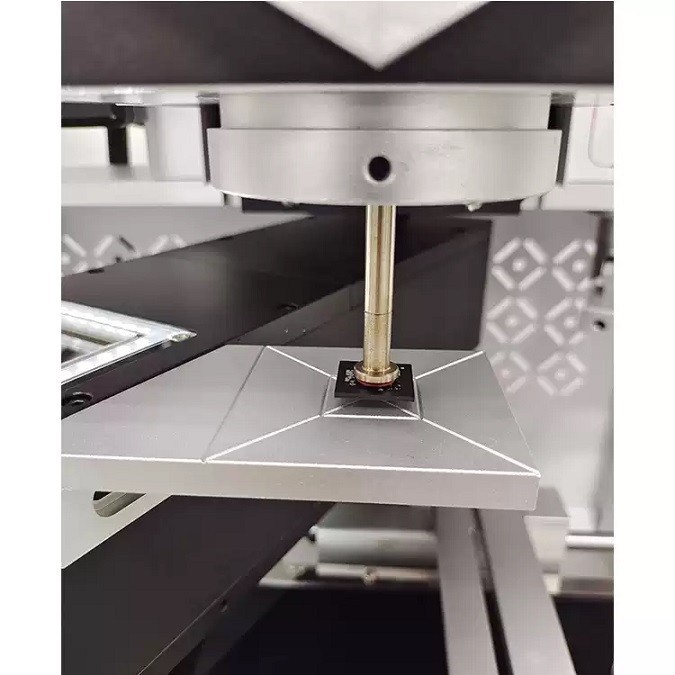

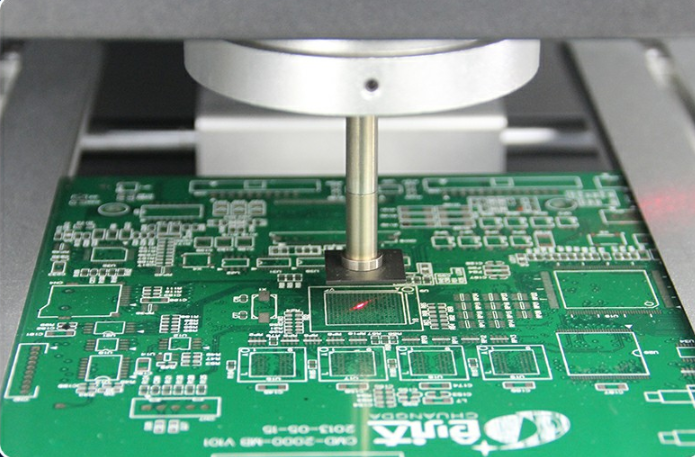

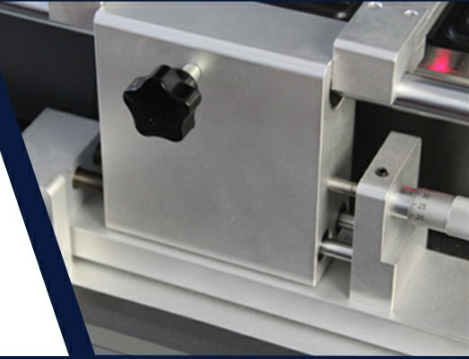

2.उप-मिलीमीटर परिशुद्धता संरेखण:एक एकीकृत उच्च परिशुद्धता ऑप्टिकल संरेखण प्रणाली, एक मोटर चालित रैखिक स्लाइड (एक्स, वाई, जेड {{1%) अक्ष ठीक समायोजन के साथ संयुक्त, सटीकता के साथ घटक प्लेसमेंट सुनिश्चित करती है0.01 एम एम, वस्तुतः गलत संरेखण को समाप्त करना।

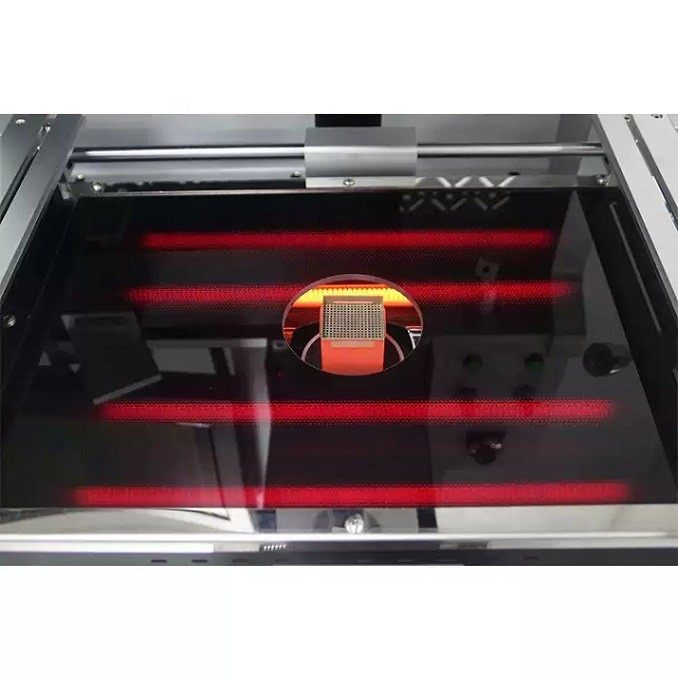

3.औद्योगिक-ग्रेड थर्मल प्रबंधन:बंद {{1}लूप K- प्रकार के थर्मोकपल नियंत्रण के साथ एक तीन {{0} ज़ोन स्वतंत्र हीटिंग सिस्टम (ऊपर, नीचे, प्रीहीट) तापमान विचलन को बनाए रखता है±1 डिग्री. बड़े क्षेत्र का निचला हीटर समान हीटिंग के लिए विभिन्न पीसीबी आकारों को समायोजित करता है।

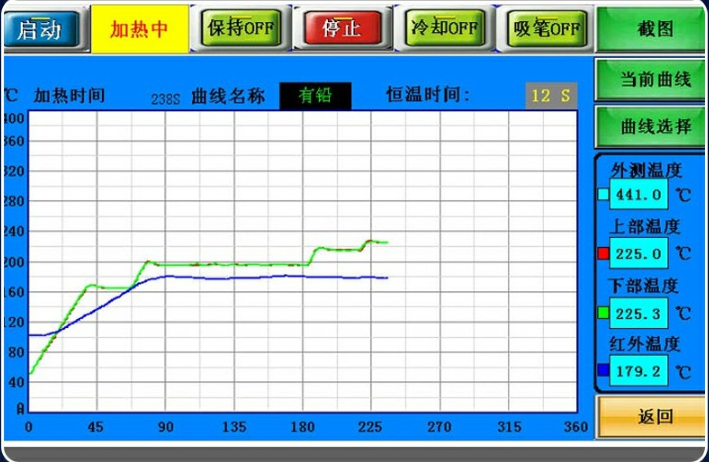

4.सहज स्पर्श-स्क्रीन नियंत्रण:एचडी टचस्क्रीन और पीएलसी नियंत्रण वाला औद्योगिक पीसी मैनुअल और स्वचालित दोनों मोड प्रदान करता है। यह वास्तविक समय तापमान वक्र रेखांकन, विश्लेषण प्रदान करता है, और एक स्पर्श ऑपरेशन के लिए विशाल प्रोफाइल संग्रहीत करता है, जिससे जटिल कार्य सरल हो जाते हैं।
उत्पाद पैरामीटर
| वर्ग | विनिर्देश |
|---|---|
| नमूना | डीएच-ए2ई |
| कुल शक्ति | 5700W |
| ताप क्षेत्र | 3 (शीर्ष: 1200W, निचला क्षेत्र 2: 1200W, क्षेत्र 3: 3200W) |
| बिजली की आपूर्ति | AC220V ±10%, 50/60Hz |
| तापमान नियंत्रण | K- प्रकार थर्मोकपल के साथ बंद {{0}लूप |
| तापमान सटीकता | ±1 डिग्री |
| स्थिति निर्धारण सटीकता | 0.01 एम एम |
| अधिकतम. पीसीबी का आकार | 450 x 500 मिमी |
| न्यूनतम. पीसीबी का आकार | 10 x 10 मिमी |
| संगत चिप आकार | 2x2 मिमी से 80x80 मिमी |
| न्यूनतम. चिप पिच | 0.1 मिमी |
| आयाम (LxWxH) | 600 x 700 x 850 मिमी |
| शुद्ध वजन | 70 किग्रा |
व्यावसायिक कार्यशाला के लिए डिज़ाइन किया गया:
मुख्य विशिष्टताओं से परे, DH-A2E को दैनिक व्यावसायिक उपयोग के लिए बनाया गया है। छोटे घटकों के लिए एडजस्टेबल एयरफ्लो, 360 डिग्री घूमने योग्य नोजल, यूनिवर्सल फिक्स्चर, रैपिड कूलिंग और वॉयस अलर्ट जैसी सुविधाएं एक निर्बाध वर्कफ़्लो बनाती हैं। यह ऊबड़-खाबड़ हैएसएमडी रीवर्क स्टेशननिर्माण, सीई प्रमाणीकरण, और आपातकालीन सुरक्षा सुविधाएँ कठिन परिस्थितियों में विश्वसनीय और सुरक्षित संचालन सुनिश्चित करती हैं।
इसके लिए आदर्श:इलेक्ट्रॉनिक्स विनिर्माण सेवाएँ (ईएमएस), उच्च विश्वसनीयता वाले मरम्मत केंद्र (ऑटोमोटिव, एयरोस्पेस, मेडिकल), आर एंड डी विभाग, और किसी भी ऑपरेशन के लिए भरोसेमंद, स्वचालित सटीक पुन: कार्य की आवश्यकता होती है।
