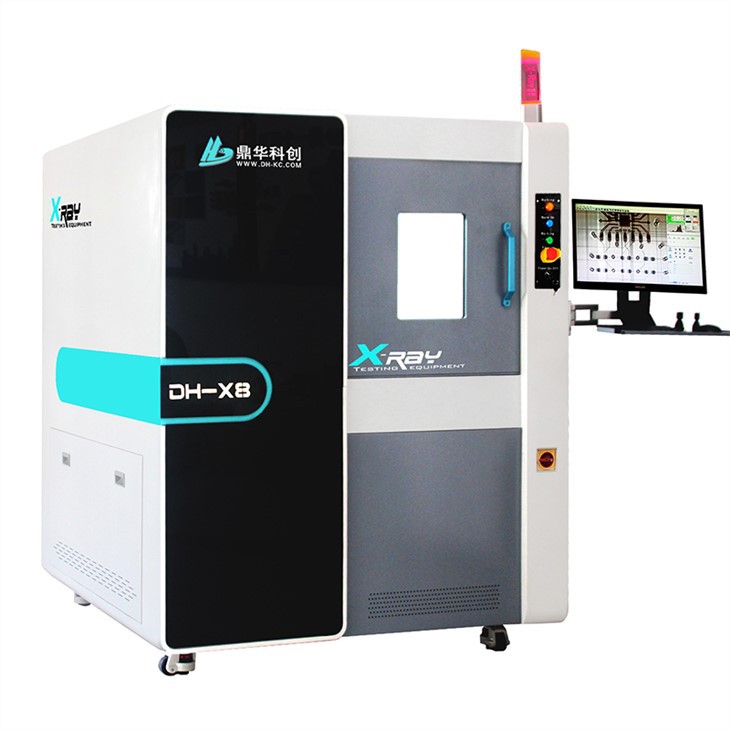

एक्स-रे मशीन का निरीक्षण

एक्स-रे मशीन निरीक्षण दोषों या असामान्यताओं के लिए वस्तुओं या सामग्रियों का निरीक्षण करने के लिए एक्स-रे का उपयोग करने की प्रक्रिया है। इस पद्धति का उपयोग आमतौर पर विनिर्माण, विमानन और स्वास्थ्य सेवा जैसे उद्योगों में किया जाता है।

जांच भेजें

विवरण

एक्सरे मशीन का निरीक्षण

विनिर्माण में, एक्स-रे मशीन निरीक्षण का उपयोग वेल्डेड जोड़ों, कास्टिंग और इलेक्ट्रॉनिक घटकों के निरीक्षण के लिए किया जाता है

दरारें, रिक्त स्थान और समावेशन जैसे दोष।

विशेषता:

यह उपकरण सामान्य एक्स-रे परीक्षण आवश्यकताओं को पूरा करता है और इसमें अनुप्रयोगों की एक विस्तृत श्रृंखला है।
एक्स-रे स्रोत एक आयातित संलग्न एक्स-रे ट्यूब, 90KV को अपनाता है।
उच्च-रिज़ॉल्यूशन डिज़ाइन बहुत कम समय सीमा में सर्वोत्तम छवि प्राप्त करता है।
580 मिमी * 570 मिमी लोडिंग प्लेटफॉर्म के साथ भार क्षमता लगभग 10-20 किलोग्राम है।
कर्सर नेविगेशन स्थिति, शूटिंग स्थान का त्वरित चयन।
लेजर स्वचालित नेविगेशन और स्थिति, शूटिंग स्थान का त्वरित चयन।
झुका हुआ बहु-कोण पता लगाने से नमूना दोषों का पता लगाना आसान हो जाता है, प्रकाश ट्यूब फ्लैट प्लेट घूम सकती है
(0-60 डिग्री), पहचान छवि को स्पष्ट और अधिक सहज बनाता है।

हार्डवेयर पैरामीटर:


एक्स-रे स्रोत	लाइट ट्यूब ब्रांड	हमामात्सू
	प्रकाश ट्यूब प्रकार	बंद प्रतिबिंब लक्ष्य माइक्रोफ़ोकल एक्स-रे स्रोत
	लाइट ट्यूब वोल्टेज	90 केवी
	फोटोट्यूब करंट	10~200μA
	फोकस आकार	5μm
फ्लैट पैनल डिटेक्टर	डिटेक्टर प्रकार	उच्च-रिज़ॉल्यूशन डिजिटल फ्लैट पैनल डिटेक्टर (एफपीडी)
	संकल्प अनुपात	85μm
	प्लेटफार्म का आकार	580*570मिमी
	अधिकतम भार	20 किलो
मशीन आवास	भीतरी सीसा प्लेट	5 मिमी मोटी सीसा प्लेट
	वज़न	1000 किग्रा
	आयाम	1440L1530W1820H
शक्ति और नमी	बिजली की आपूर्ति	110~220V +/-10% 5A
	मूल्यांकित शक्ति	1000W
	कार्य तापमान	25 +/- 3 डिग्री
	नमी	50%आरएच±10%
सुरक्षा नियम	लीड ग्लास अवलोकन खिड़की	पारदर्शी लेड ग्लास, जो मापी गई वस्तु का निरीक्षण कर सकता है
	विकिरण खुराक	स्टील लेड स्टील सुरक्षात्मक संरचना को अपनाते हुए, सामने वाले दरवाजे की खिड़की सीसा युक्त ग्लास से बनी है जो विकिरण से बचाती है। बॉक्स से 20 मिमी दूर किसी भी स्थिति में, परीक्षण की गई विकिरण खुराक की समतुल्य दर 1 μ SV/H से कम या उसके बराबर है जो मानकों को पूरा करती है।
	सुरक्षा गूंथ	उपकरण रखरखाव और रख-रखाव के लिए दरवाजा खोलने की स्थिति में दो उच्च संवेदनशीलता सीमा स्विच स्थापित किए गए हैं। एक बार दरवाजा खोलने पर, विकिरण स्रोत स्वचालित रूप से सुरक्षित हो जाता है और उसे खोला नहीं जा सकता
	आपातकालीन रोक बटन	संचालन स्थिति के बगल में स्थित, तुरंत बिजली बंद करने के लिए दबाएं।
	दृश्यमान खिड़की	एक दृश्यमान और पारदर्शी खिड़की के साथ, उपकरण संचालन के दौरान सीधे खिड़की से नमूना स्थिति का निरीक्षण करना आसान है
	एक्स-रे ट्यूब सुरक्षा	एक्स-रे बंद करने के बाद ही आप सॉफ्टवेयर को अन्य कार्यों के लिए छोड़ सकते हैं
