इन्फ्रारेड सोल्डरिंग स्टेशन

                                                                                      इन्फ्रारेड सोल्डरिंग स्टेशन

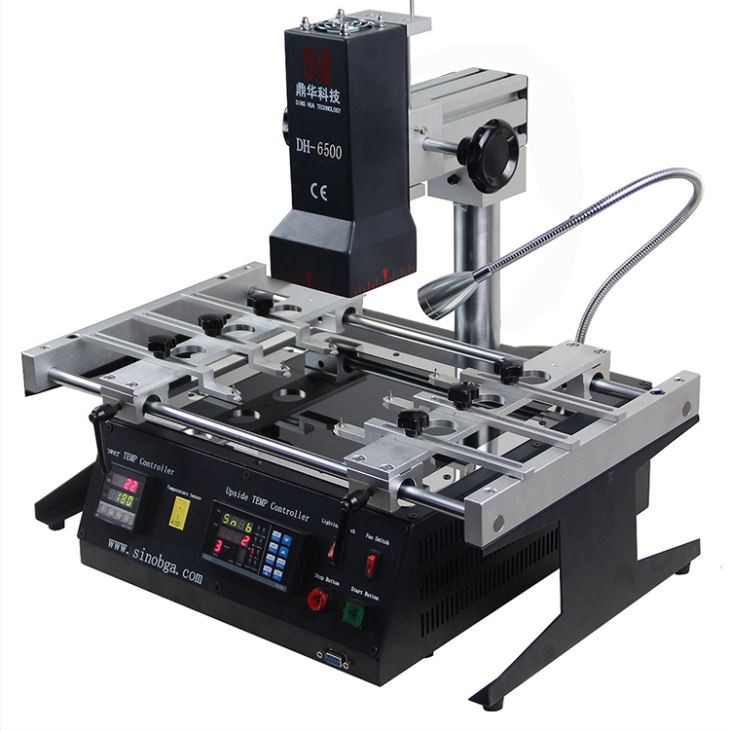

2 हीटिंग क्षेत्रों के साथ पूर्ण आईआर बीजीए रीवर्क स्टेशन, बड़े आकार की चिप (80*80 मिमी से कम) के लिए उपयुक्त है,

और वे पीसीबी, जैसे टीवी, गेमिंग कंसोल और कंप्यूटर आदि।

उत्पादन पैरामीटर

कुल शक्ति	2300W
शीर्ष हीटर	450W
निचला हीटर	1800W, पूरी तरह से कांच-परिरक्षित डिब्बे में बंद
शक्ति	110~250V 50/60Hz
शीर्ष सिर की गति	ऊपर/नीचे, स्वतंत्र रूप से घुमाएँ।
प्रकाश	ताइवान एलईडी वर्किंग लाइट, किसी भी कोण पर समायोजित।
भंडारण	तापमान प्रोफाइल के 10 समूहों को स्टोर करें
पोजिशनिंग	वी-ग्रूव, पीसीबी समर्थन को बाहरी सार्वभौमिक स्थिरता के साथ एक्स, वाई दिशा में समायोजित किया जा सकता है
तापमान नियंत्रण	के सेंसर, बंद लूप
तापमान सटीकता	±2 डिग्री
पीसीबी का आकार	अधिकतम 270 * 320 मिमी न्यूनतम 20 * 20 मिमी
बीजीए चिप	5*5~80*80 मिमी
न्यूनतम चिप रिक्ति	0.15 मिमी
बाहरी तापमान सेंसर	1 पीसी
DIMENSIONS	L480×W370×H390 मिमी
शुद्ध वजन	लगभग 15.5KG

उत्पाद विवरण

शीर्ष आईआर हीटर, 80*80 मिमी, लगभग सभी चिप को गर्म करने के लिए उपयोग किया जाता है

270*320 मिमी तक बड़े आकार वाले मदरबोर्ड के लिए व्यापक रूप से उपयोग किया जाता है

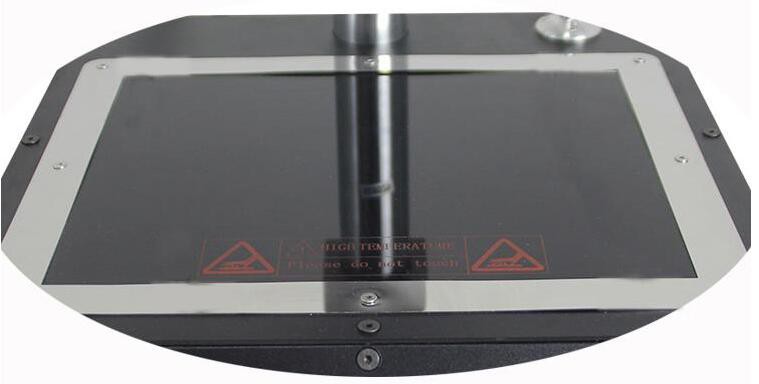

निचला आईआर पूरी तरह से ग्लास-शील्ड में घिरा हुआ है

तापमान और समय सेटिंग के लिए उपकरण पैनल, संचालित करने में आसान और सुविधाजनक रूप से उपयोग

यंत्र पैनल

इन्फ्रारेड सोल्डरिंग स्टेशन - विशेष सुविधाएँ:

• आयातित हीटर: उच्च गुणवत्ता और टिकाऊ।
• ग्लास गार्ड के साथ ताइवान इन्फ्रारेड प्रीहीटिंग सिरेमिक प्लेट।
• दो हीटिंग जोन: ऊपरी हीटर इन्फ्रारेड है, और निचला हीटर भी इन्फ्रारेड प्रीहीटिंग है।
• K-प्रकार बंद-लूप नियंत्रण: तापमान सटीकता ±2 डिग्री के भीतर है। बाहरी सेंसर कनेक्टर हीटिंग के दौरान वास्तविक तापमान का पता लगाता है।
• ध्वनि अधिसूचना प्रणाली: हीटिंग पूरा होने से 5-10 सेकंड पहले एक ध्वनि अनुस्मारक आता है, जो ऑपरेटर को तैयार होने के लिए सचेत करता है।

हमारी सेवाएँ

• डिलीवरी से पहले: डिलीवरी से पहले मशीन को कम से कम 12 घंटे तक कंपन परीक्षण से गुजरना होगा। इसके बाद, यह सुनिश्चित करने के लिए मशीन का दोबारा परीक्षण किया जाएगा कि यह ठीक से काम कर रही है।
• डिलीवरी के बाद: जब मशीन आपके स्थान पर पहुंच जाएगी, तो हम यह पुष्टि करने के लिए ईमेल, फोन या व्हाट्सएप के माध्यम से आपसे संपर्क करेंगे कि सामान समय पर संसाधित हो गया है।
• मशीन रसीद: हम स्थापना और संचालन के लिए तकनीकी सहायता प्रदान करेंगे।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: उत्पाद कैसे पैक किया जाता है?

उत्तर: उत्पाद को सुरक्षा के लिए अंदर फोम के साथ एक कार्टन केस में पैक किया जाता है।

प्रश्न: क्या आप एक फैक्ट्री हैं?

उत्तर: हाँ, हम अपने स्वयं के अनुसंधान एवं विकास विभाग और धूल-मुक्त कार्यशाला के साथ एक कारखाने हैं।

प्रश्न: यदि मैं बड़ी मात्रा में ऑर्डर करता हूं, तो क्या मुझे बेहतर कीमत मिल सकती है?

उत्तर: हाँ, विवरण के लिए कृपया हमसे संपर्क करें।

प्रश्न: क्या मैं आपकी कार्यशाला में आ सकता हूँ?

उत्तर: हाँ, आप जा सकते हैं। कृपया हमें पहले से बताएं.

इन्फ्रारेड सोल्डरिंग स्टेशन - इलेक्ट्रॉनिक असेंबलियों को संभालना

इलेक्ट्रोस्टैटिक डिस्चार्ज (ईएसडी)

इलेक्ट्रॉनिक असेंबलियों में उपयोग किए जाने वाले कुछ घटक स्थैतिक बिजली के प्रति संवेदनशील होते हैं और डिस्चार्ज से क्षतिग्रस्त हो सकते हैं। स्थैतिक आवेश तब उत्पन्न होते हैं जब गैर-प्रवाहकीय सामग्रियों को अलग किया जाता है, जैसे कि जब प्लास्टिक की थैलियों को उठाया या खोला जाता है, जब सिंथेटिक कपड़ों के बीच घर्षण होता है, या जब प्लास्टिक टेप वितरित किए जाते हैं। ये आरोप कई अन्य स्रोतों से भी उत्पन्न हो सकते हैं.

विनाशकारी स्थैतिक आवेश आस-पास के कंडक्टरों, जैसे मानव त्वचा, पर जमा हो सकते हैं और कंडक्टरों के बीच चिंगारी के रूप में उत्सर्जित हो सकते हैं। उदाहरण के लिए, जब एक मुद्रित बोर्ड असेंबली की सतह को स्थैतिक चार्ज वाले व्यक्ति द्वारा छुआ जाता है, तो क्षति हो सकती है यदि डिस्चार्ज एक प्रवाहकीय पैटर्न के माध्यम से स्थैतिक-संवेदनशील घटक से गुजरता है। यह ध्यान रखना महत्वपूर्ण है कि घटकों को स्थैतिक क्षति का स्तर आमतौर पर मनुष्यों द्वारा महसूस नहीं किया जा सकता है (आमतौर पर 3, 000 वोल्ट से नीचे)।

इलेक्ट्रिकल ओवरस्ट्रेस (ईओएस)

इलेक्ट्रिकल ओवरस्ट्रेस (ईओएस) क्षति अवांछित ऊर्जा स्पाइक्स के कारण हो सकती है, जो सोल्डरिंग आयरन, सोल्डर एक्सट्रैक्टर्स, परीक्षण उपकरणों और अन्य विद्युत चालित उपकरणों के भीतर हो सकती है। इस उपकरण को विद्युत् निर्वहन को रोकने के लिए डिज़ाइन किया जाना चाहिए जो नुकसान पहुंचा सकता है।

ईएसडी/ईओएस सुरक्षित कार्य क्षेत्र

ईएसडी/ईओएस सुरक्षित कार्य क्षेत्र का उद्देश्य स्पाइक्स और स्थिर डिस्चार्ज से संवेदनशील घटकों को होने वाले नुकसान को रोकना है। ईएसडी/ईओएस क्षति के जोखिम को कम करने के लिए इन क्षेत्रों को डिजाइन और रखरखाव किया जाना चाहिए।

रख-रखाव और भंडारण के तरीके

1, पीसी बोर्ड असेंबलीइसे हमेशा उचित रूप से निर्दिष्ट कार्य क्षेत्रों में संभाला जाना चाहिए।

2, निर्दिष्ट कार्य क्षेत्रों की समय-समय पर जांच की जानी चाहिए ताकि यह सुनिश्चित हो सके कि वे ईएसडी सुरक्षा के लिए सुरक्षा मानकों को पूरा करते रहें। प्रमुख चिंताओं में शामिल हैं:

• ए. उचित ग्राउंडिंग विधियां।
• बी. कार्य सतहों का स्थैतिक अपव्यय।
• सी. फर्श की सतहों का स्थैतिक अपव्यय।
• डी. आयन ब्लोअर और आयन एयर गन का संचालन।

3, निर्दिष्ट कार्य क्षेत्रों को स्थैतिक-उत्पन्न करने वाली सामग्रियों जैसे स्टायरोफोम, विनाइल, प्लास्टिक, कपड़े, या किसी भी अन्य सामग्री से मुक्त रखा जाना चाहिए जो स्थैतिक चार्ज उत्पन्न करते हैं।

4, कार्य क्षेत्रों को साफ सुथरा रखना चाहिए। पीसी बोर्ड असेंबलियों के संदूषण को रोकने के लिए, कार्य क्षेत्र में खाने या धूम्रपान की अनुमति नहीं है।

5,जब उपयोग में न हो, तो संवेदनशील घटकों और पीसी बोर्डों को परिरक्षित बैग या बक्सों में संग्रहित किया जाना चाहिए।

6, पीसी बोर्ड असेंबलियों को संभालते समय, ऑपरेटर को निम्न विधियों में से किसी एक द्वारा उचित रूप से ग्राउंड किया जाना चाहिए:

• उ. जमीन से जुड़ा कलाई का पट्टा पहनना।
• बी. दो हील ग्राउंडर पहनना और दोनों पैरों को स्थिर विघटनकारी फर्श की सतह पर रखना।

7, पीसी बोर्ड असेंबलियों को किनारों से संभाला जाना चाहिए। सर्किट या घटकों को छूने से बचें (चित्र 1 देखें)।

8, जब भी संभव हो, घटकों को किनारों से भी संभाला जाना चाहिए। घटक लीड को छूने से बचें (चित्र 2 देखें)।

9, सिलिकॉन युक्त हैंड क्रीम और लोशन का उपयोग नहीं किया जाना चाहिए, क्योंकि वे सोल्डरबिलिटी और एपॉक्सी आसंजन की समस्या पैदा कर सकते हैं। पीसी बोर्डों के संदूषण को रोकने के लिए तैयार किए गए विशेष लोशन उपलब्ध हैं।

10, भौतिक क्षति को रोकने के लिए पीसी बोर्डों और असेंबलियों को स्टैक करने से बचना चाहिए। रख-रखाव के लिए विशेष रैक और ट्रे उपलब्ध हैं।
