SMD BGA REWWORK स्टेशन

आईआर कीबोर्ड बीजीए रीबलिंग मशीन

दो हीटिंग ज़ोन के साथ पूर्ण IR BGA REWWORK स्टेशन, बड़े चिप्स (80 × 80 मिमी तक) के लिए उपयुक्त और विभिन्न पीसीबी जैसे कि टीवी, गेमिंग कंसोल, और कंप्यूटर .



1. SMD BGA rework स्टेशन का उत्पादन पैरामीटर

कुल शक्ति	2300W
शीर्ष हीटर	450W
बॉटम हीटर	1800W, पूरी तरह से एक ग्लास-परिरक्षित डिब्बे में संलग्न है
शक्ति	110 ~ 250V 50/60 हर्ट्ज
शीर्ष शीर्ष आंदोलन	ऊपर / नीचे, स्वतंत्र रूप से घुमाएं .
प्रकाश	ताइवान एलईडी वर्किंग लाइट, किसी भी कोण समायोजित .
भंडारण	तापमान प्रोफाइल के 10 समूहों को स्टोर करें
पोजिशनिंग	वी-ग्रूव, पीसीबी समर्थन को एक्स में समायोजित किया जा सकता है, एक बाहरी सार्वभौमिक स्थिरता के साथ y दिशाओं में
तापमान नियंत्रण	के सेंसर, बंद लूप
अस्थायी सटीकता	± 2 डिग्री
पीसीबी आकार	अधिकतम 270 * 320 मिमी मिनट 20 * 20 मिमी
बीजीए चिप	5*5 ~ 80*80 मिमी
न्यूनतम चिप स्पेसिंग	0.15 मिमी
बाह्य स्वभाव संवेदक	1PC
DIMENSIONS	L480 × W370 × H390 मिमी
शुद्ध वजन	लगभग 15.5 किग्रा





2. उत्पाद विवरण

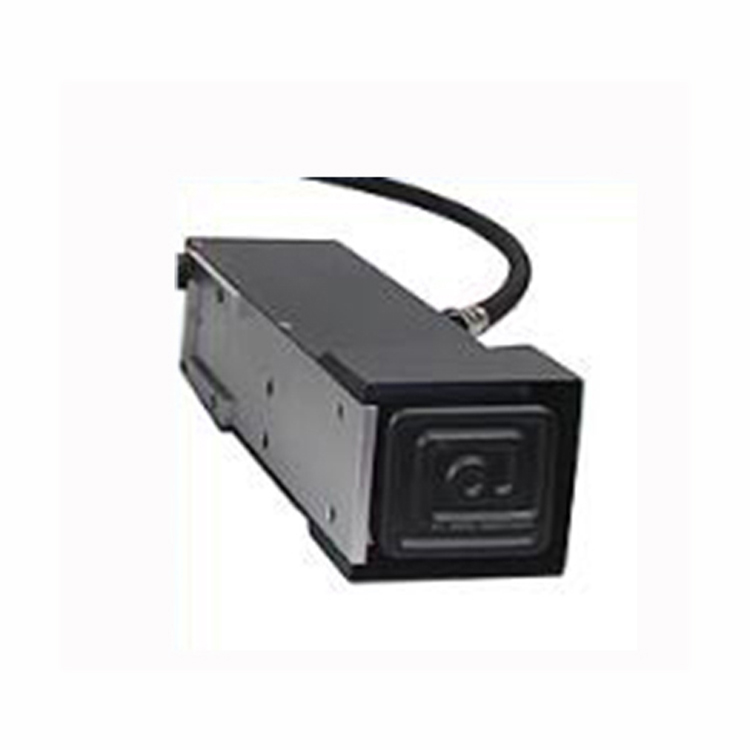

शीर्ष आईआर हीटर: 80 × 80 मिमी, 450 डब्ल्यू, 110–240 वी (वैकल्पिक) . लगभग सभी चिप प्रकार . को गर्म कर सकते हैं

270 × 320 मिमी . तक मदरबोर्ड के लिए उपयुक्त

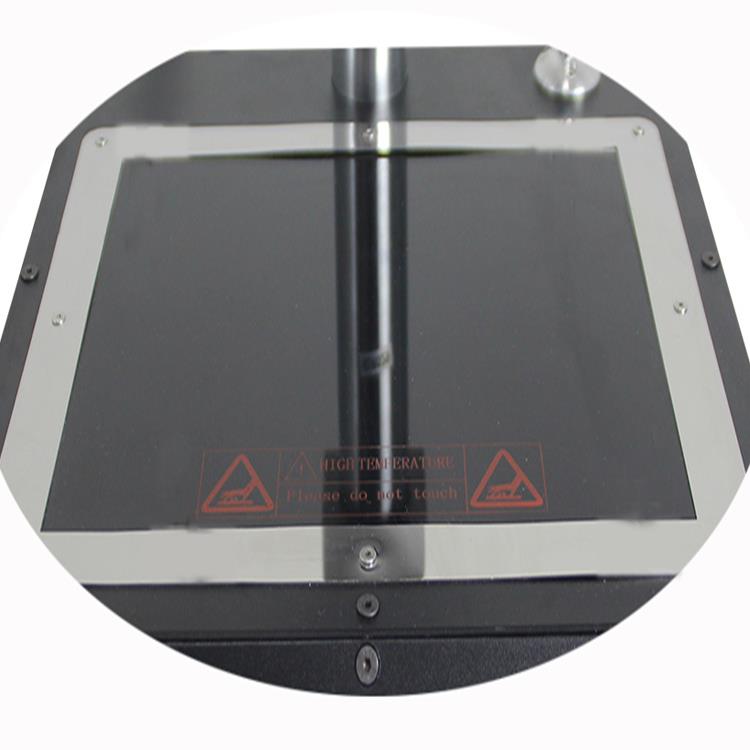

नीचे आईआर हीटर: पूरी तरह से एक ग्लास शील्ड के साथ संलग्न .

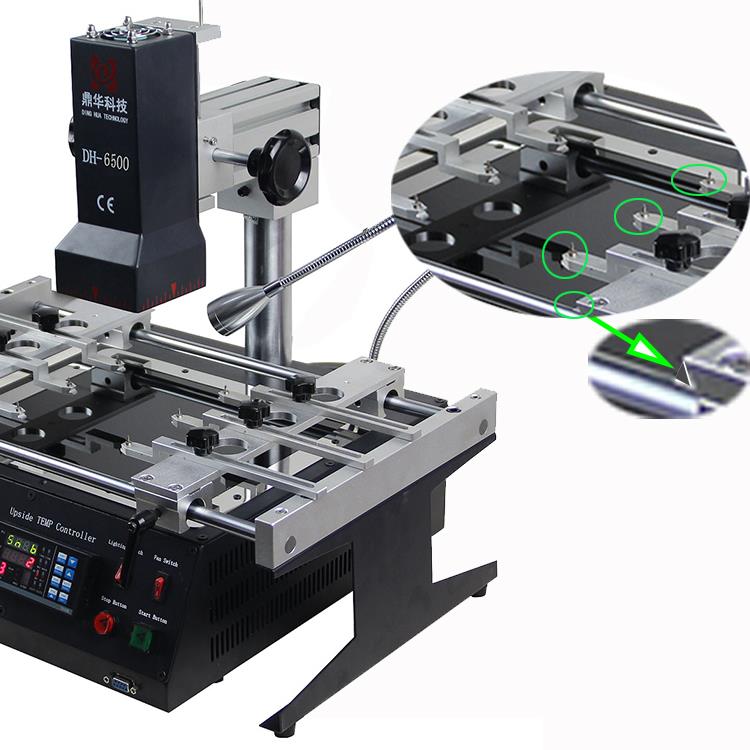

सार्वभौमिक जुड़नारमगरमच्छ क्लिप, "वी" ग्रूव्स, और उत्तल किसी भी आकार से टीवी और कंप्यूटर के पीसीबी को सुरक्षित करने के लिए iPhones . को शामिल करता है

कोई फर्क नहीं पड़ता कि पीसीबी टीवी, कंप्यूटर है, भले ही iPhone आदि .}

अनियमित आकार के साथ किसी भी पीसीबी के लिए सार्वभौमिक जुड़नार

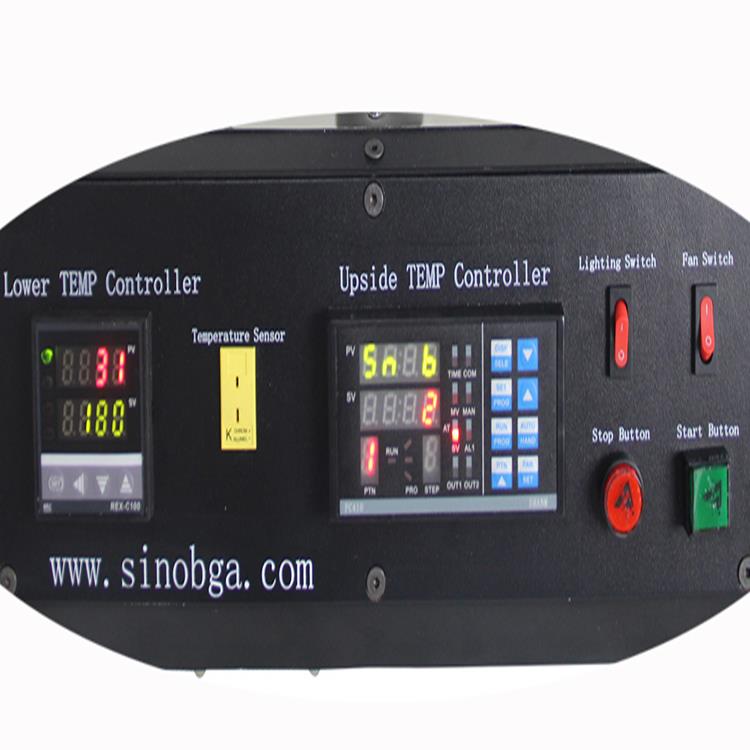

तापमान और समय की स्थापना के लिए इंस्ट्रूमेंट पैनल, आसानी से संचालित करने और आसानी से उपयोग करने के लिए

यंत्र पैनल



3. विशेष सुविधा

• आयातित उच्च गुणवत्ता, टिकाऊ हीटर .
• ताइवान-निर्मित इन्फ्रारेड सिरेमिक प्रीहीटिंग प्लेट ग्लास परिरक्षण . के साथ
• डुअल-ज़ोन आईआर हीटिंग: ऊपरी और निचले प्रीहीटिंग ज़ोन . दोनों
• K 2 डिग्री सटीकता . के साथ K- प्रकार बंद-लूप तापमान नियंत्रण
• अधिक सटीक तापमान रीडिंग के लिए बाहरी सेंसर कनेक्टर .
• साउंड अलर्ट: वॉयस रिमाइंडर 5-10 एस से पहले हीटिंग साइकिल समाप्त होने से पहले, ऑपरेटर को . तैयार करने में मदद करता है



4. हमारी सेवा IR कीबोर्ड BGA REBALLING मशीन

• प्रसव से पहले: प्रत्येक मशीन एक 24‑ hour कंपन परीक्षण से गुजरती है, उसके बाद एक अंतिम निरीक्षण .
• प्रसव के बाद: सीमा शुल्क पर पहुंचने पर, हम आपको ईमेल, फोन या व्हाट्सएप के माध्यम से संपर्क करते हैं ताकि क्लीयरेंस . के साथ मदद मिल सके
• प्राप्ति पर: हम स्थापना मार्गदर्शन और परिचालन सहायता प्रदान करते हैं .

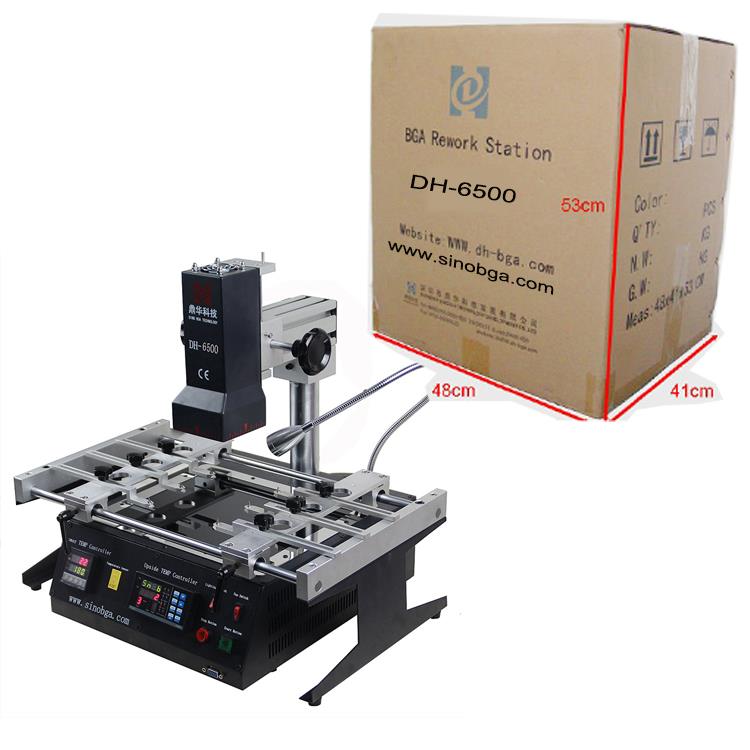

5. पैकिंग

• सुरक्षित परिवहन के लिए फोम आवेषण के साथ कार्टन केस .
• पैक किए गए आयाम: 48 × 53 × 41 सेमी; सकल वजन: 23 किग्रा .



उपवास



औचित्य और सामग्री

मरम्मत है, और हमेशा बना रह सकता है, एक अत्यधिक श्रम-गहन संचालन जो स्वचालन . की तुलना में व्यक्तिगत ऑपरेटर कौशल पर अधिक निर्भर करता है, उत्कृष्ट मरम्मत उपकरणों की उपलब्धता के बावजूद, कई इन-हाउस मरम्मत संचालन खराब रूप से सुसज्जित हैं . एक आधुनिक मरम्मत संचालन में आवश्यक आवश्यक उपकरणों के लिए कुछ बुनियादी दिशानिर्देश हैं:



1. एर्गोनोमिक वर्कस्टेशन

प्रभावी मरम्मत कार्य एक पुराने कार्यक्षेत्र या makeshift सेटअप पर नहीं किया जा सकता है . पीसी बोर्ड की मरम्मत के लिए एक उच्च स्तर की एकाग्रता और निपुणता . की आवश्यकता होती है, इसलिए, एक उचित वर्कस्टेशन - ईएसडी -ग्राउंडेड और पर्याप्त रूप से उपयोग करने के लिए आवश्यक है। दक्षता .





2. उच्च गुणवत्ता वाले स्टीरियो माइक्रोस्कोप

इस प्रकार के माइक्रोस्कोप के बिना प्रिसिजन मरम्मत नहीं की जा सकती है, जो हर समय उपलब्ध है . सीमित पहुंच अपर्याप्त है, क्योंकि इसका उपयोग लगातार . का उपयोग किया जाना चाहिए, जबकि वीडियो कैमरा और मॉनिटर निरीक्षण या प्रशिक्षण के लिए उपयुक्त हो सकते हैं, वे गुणवत्ता ऑप्टिक्स . द्वारा प्रदान की जाने वाली स्पष्टता की कमी है। प्रकाश की दिशा के लिए लचीले goosenecks के साथ इस उद्देश्य के लिए सबसे अच्छा विकल्प है .



3. टांकने की क्रिया

आधुनिक मरम्मत संचालन के लिए प्रेसिजन सोल्डरिंग महत्वपूर्ण है . तकनीशियन अब पारंपरिक सोल्डरिंग टूल पर भरोसा नहीं कर सकते हैं जो आमतौर पर कुछ साल पहले ही उपयोग किए गए थे . उन्हें अब शीर्ष-गुणवत्ता वाले टोलिंग आयरन की आवश्यकता होती है जो अत्यधिक नियंत्रणीय, एर्गोनोमिक रूप से डिज़ाइन किए गए हैं, और एक विस्तृत श्रृंखला के साथ संगत हैं {{3} {{3} {{3} {{3} {



4. घटक निष्कासन उपकरण

घटकों की बढ़ती विविधता - दोनों बड़े और छोटे - सुरक्षित और कुशल हटाने के लिए विशेष उपकरणों और तकनीकों की एक श्रृंखला की मांग करते हैं .} ये उपकरण आमतौर पर निम्नलिखित हीटिंग विधियों में से एक का उपयोग करते हैं: प्रवाहकीय (संपर्क द्वारा), संवहन (गर्म गैस द्वारा), {3} {{3} {



5. प्रीहीटिंग स्टेशन

जब भी संभव हो, एसएमटी घटकों को हटाने से पहले पूरे पीसी बोर्ड को प्रीहीट करें . प्रीहीटिंग थर्मल शॉक को स्थानीयकृत हीटिंग से कम कर देता है और रीवर्क प्रक्रिया . को गति देता है, जबकि अधिकांश सुविधाओं में ओवेन्स को ठीक करने या सूखने के लिए, एक अतिरिक्त प्रीहेटिंग स्टेशन {2 {2 {2 {2 {2 {2 {2 {2 {2 {2 {2 {के लिए एक अतिरिक्त प्रहार करने के लिए आवश्यक होता है। ओवन से हटा दिया जाता है या इसे परिवेश के तापमान से गर्म किया जाता है .



6. माइक्रो ड्रिलिंग और पीस उपकरण

भारी, हाथ से पकड़े जाने वाले ड्रिलिंग और पीसने वाले उपकरण, जो कि हाउस में मोटर और बिजली की आपूर्ति दोनों को हाउस करते हैं, विस्तृत मरम्मत कार्य के लिए नियंत्रित करना मुश्किल है . एक हल्का, उच्च गुणवत्ता वाला, दंत-शैली के ड्रिलिंग टूल को सटीक कार्यों के लिए पसंद किया जाता है .
